控制類產品名目繁多，各家叫法不一。通常使用的控制類產品包括DCS、PLC兩大類。我們又將DCS的概念拓展到FCS。

DCS（Distributed Contorl System）,集散控制系統，又稱分布式控制系統，是相對于集中式控制系統而言的一種計算機控制系統，它是在集中式控制系統的基礎上發展、演變而來的。

FCS（FieldBus Contorl Syestem），現場總線控制系統。它是用現場總線這一開放的、具有互操作性的網絡將現場各個控制器和儀表及儀表設備互聯，構成現場總線控制系統，同時控制功能徹底下放到現場，降低了安裝成本和維修費用。

PLC（Program Logic Control ）,可編程邏輯控制器。

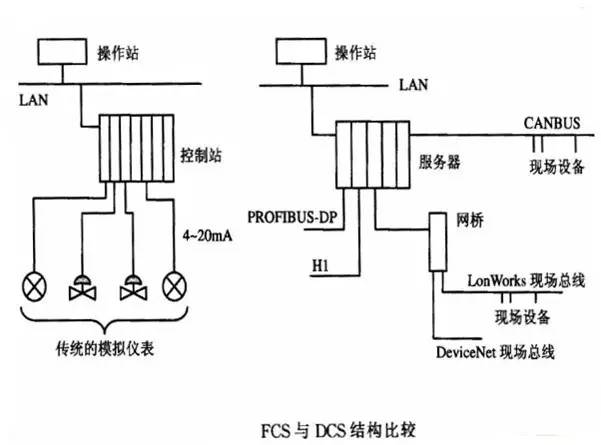

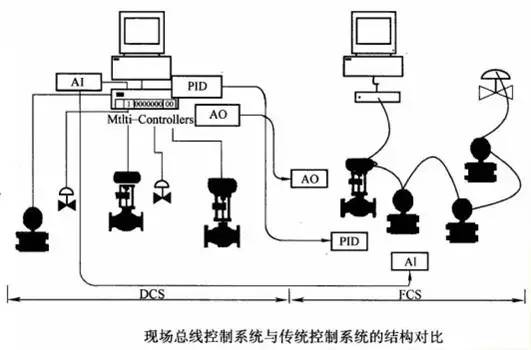

FCS和DCS的詳細對比

FCS是由DCS與PLC發展而來，不僅具備DCS與PLC的特點，而且跨出了革命性的一步。目前新型的DCS與新型的PLC，都有向?qū)Ψ娇繑n的趨勢。新型的DCS已有很強的順序控制功能;而新型的PLC，在處理閉環控制方面也不差，并且兩者都能組成大型網絡，DCS與PLC的適用范圍，已有很大的交叉。

DCS系統的關鍵是通信。也可以說數據總線是分散控制系統DCS的脊柱。由于它的任務是為系統所有部件之間提供通信網絡，因此，數據總線自身的設計就決定了總體的靈活性和安全性。數據總線的媒體可以是:一對絞線、同軸電纜或光纖電纜。通過數據總線的設計參數，基本上可以了解一個特定DCS系統的相對優點與弱點。

為保證通信的完整，大部分DCS廠家都能提供冗余數據總線。為了保證系統的安全性，使用了復雜的通信規約和檢錯技術。所謂通信規約就是一組規則，用以保證所傳輸?shù)臄?shù)據被接收，并且被理解得和發送的數據一樣。目前在DCS系統中一般使用兩類通信手段，即同步的和異步的，同步通信依靠一個時鐘信號來調節數據的傳輸和接收，異步網絡采用沒有時鐘的報告系統。

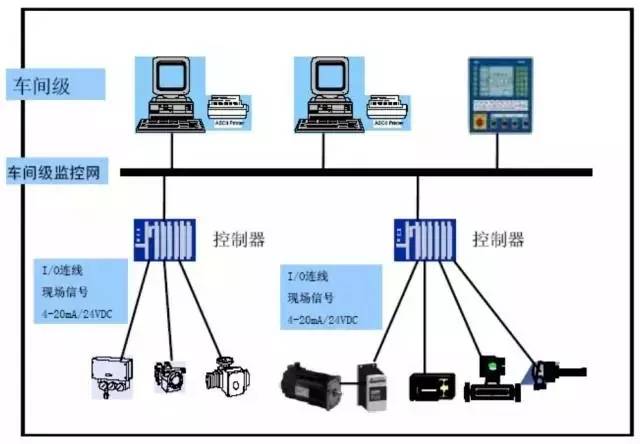

圖 傳統方式：現場級設備與控制器之間連接采用一對一I/O連線方式

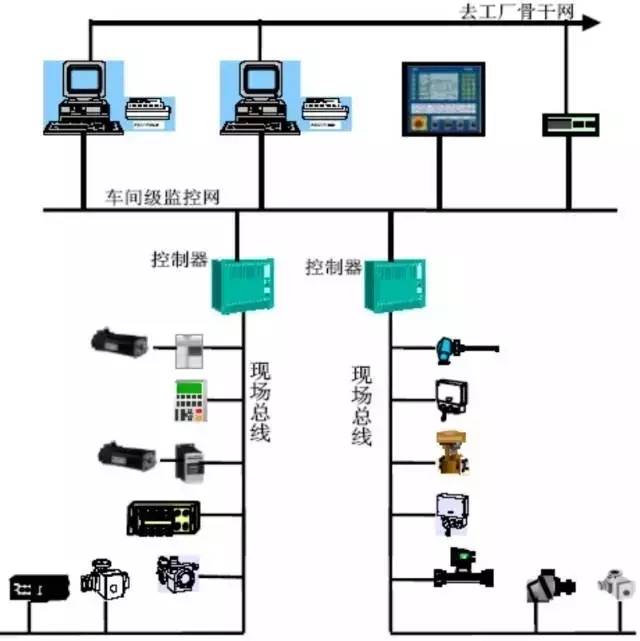

圖 現場總線技術：使用一根電纜連接所有現場設備

PLC和DCS

PLC：

• 從開關量控制發展到順序控制、運送處理，是從下往上的連續PID控制等多功能，PID在中斷站中。

• 可用一臺PC機為主站，多臺同型PLC為從站。

• 也可一臺PLC為主站，多臺同型PLC為從站，構成PLC網絡。這比用PC機作主站方便之處是：有用戶編程時，不必知道通信協議，只要按說明書格式寫就行。

• PLC網格既可作為獨立DCS，也可作為DCS的子系統。

• PLC主要用于工業過程中的順序控制，新型PLC也兼有閉環控制功能。

DCS：

• 分散控制系統DCS集4C（Communication，Computer， Control、CRT）技術于一身的監控技術。

• 從上到下的樹狀拓撲大系統，其中通信（Communication）是關鍵。

• PID在中斷站中，中斷站聯接計算機與現場儀器儀表與控制裝置是樹狀拓撲和并行連續的鏈路結構，也有大量電纜從中繼站并行到現場儀器儀表。

• 模擬信號，A/D—D/A、帶微處理器的混合。

• 一臺儀表一對線接到I/O，由控制站掛到局域網LAN。

• DCS是控制（工程師站）、操作（操作員站）、現場儀表（現場測控站）的3級結構。用于大規模的連續過程控制，如石化等。

業內人士細說PLC與DCS區別

PLC與DCS無法比較，PLC是控制器，是孤立的產品，而DCS是系統。但PLC可以與DCS的控制站比較，PLC的循環周期在10毫秒左右，而DCS控制站在500毫秒左右，PLC的開放性更好，作為產品其獨立工作的能力更強。

—— OMRON公司

DCS是一個系統包括上位軟件、網絡與控制器，而PLC只是一個控制器，要構成系統還需要上位SCADA系統和與之相連的網絡。

對PID回路控制，現在三菱的過程控制器也可以實現象SAMA組態一樣的FBD編程；DCS系統更大，控制的回路數目更多，有比較多的控制和算法，可以完成比較復雜的回路間的控制。硬件可靠性差不多。DCS可以做到I/O的冗余，PLC則不可以。相對而言，PLC構成的系統成本更低。

—— 三菱電機自動化精密控制部經理

DCS是一種“分散式控制系統”，硬件上包括現場控制器、操作員站計算機、工程師站計算機，以及聯系他們的網絡系統；DCS軟件上是一個整體方案，解決的是一個系統的所有技術問題，系統各部分之間結合嚴密。

PLC是一個裝置，硬件上等同于DCS中的現場控制器；軟件上是一個局部方案，站與站之間組織松散。

—— 貝加萊負責APROL產品應用開發的技術經理

分析DCS與PLC的區別，最關鍵的是兩點，一是DCS是分布式控制，擁有全局數據庫；二是PLC是順序掃描機制，DCS是以時間為基準的控制。我們的系統符合第一點，例如一個I/O標簽的修改，在HMI也可以同步體現。

——羅克韋爾自動化過程市場產品經理

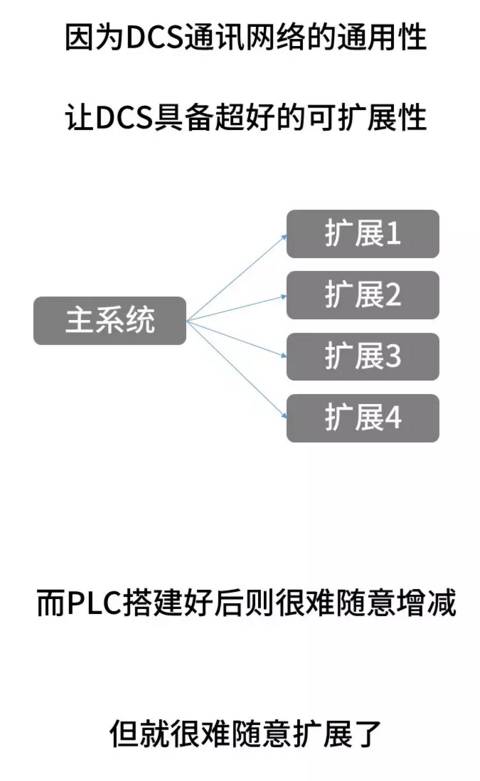

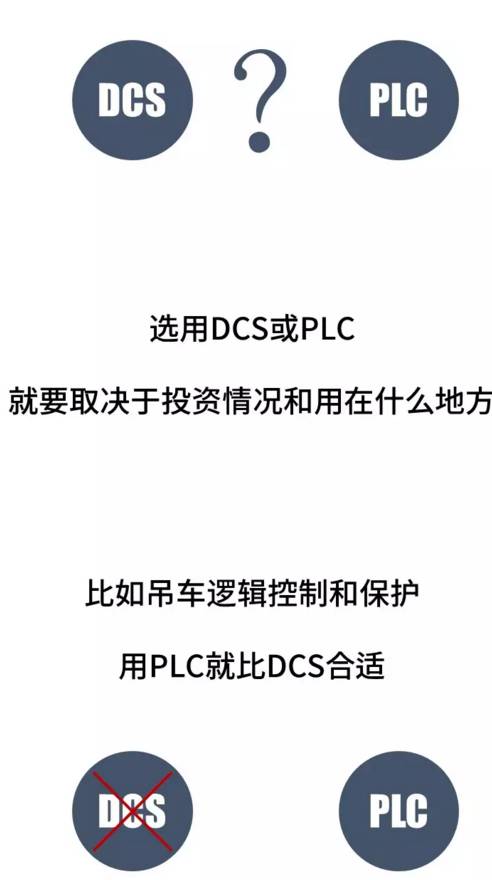

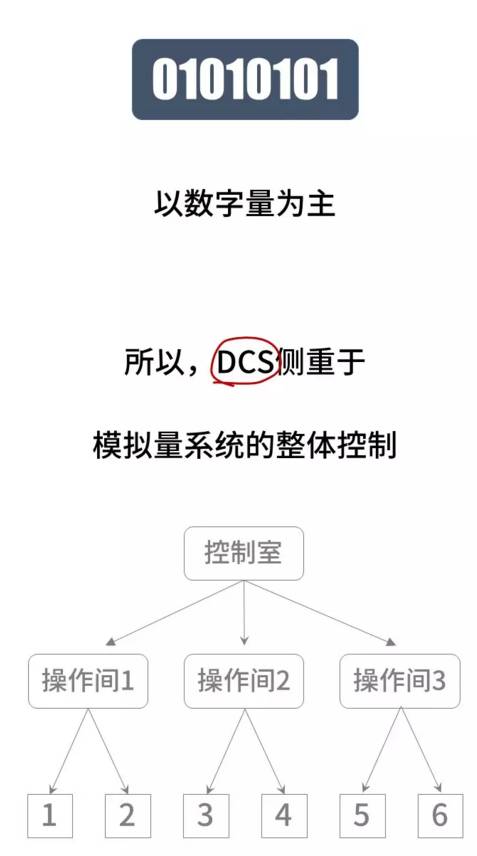

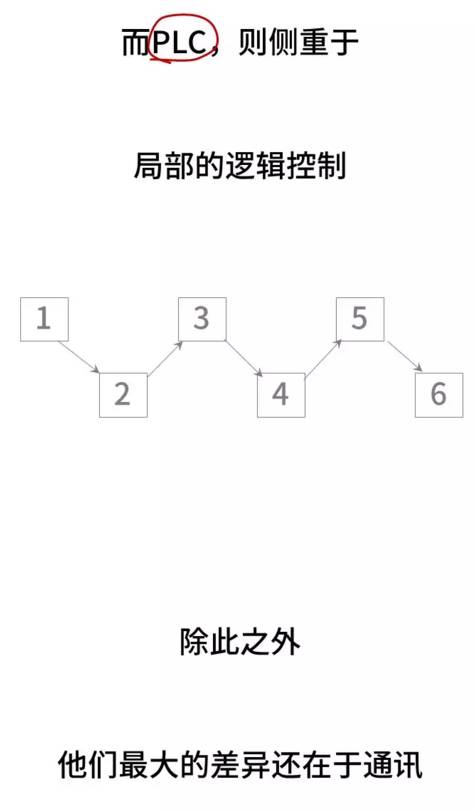

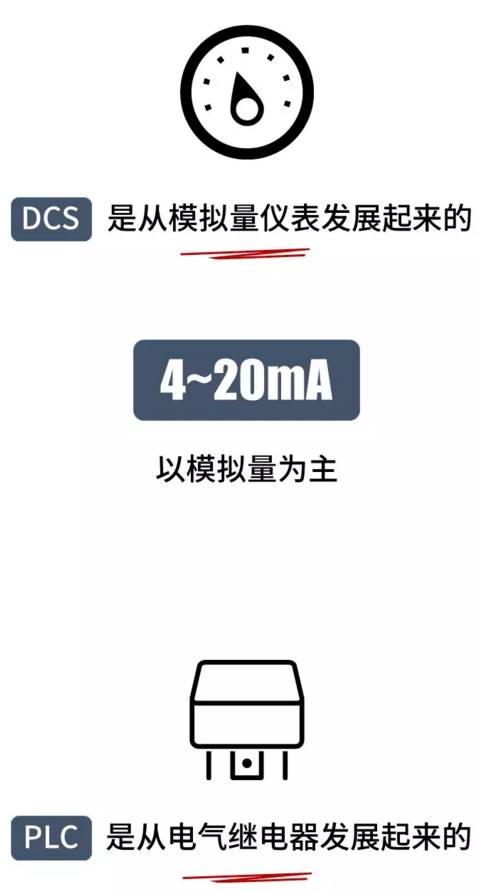

看漫畫，讀懂PLC與DCS
