S7-300與S7-300之間使用PROFIBUS-DP進行主主通訊

因?yàn)閮蓚€(gè)S7-300PLC都是主站，而每個主站上都有屬于自己的DP網絡，如果我們把兩個DP網絡接到一起是無法通訊的，因?yàn)橐粋€(gè)網絡中只能允許有一個主站，這里我們需要一個類似于“翻譯”一樣的東西，DP/DP耦合器

DP/DP耦合器實物圖片：

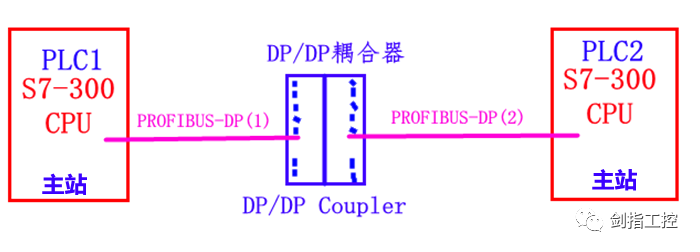

DP/DP耦合器連接圖：

從上圖我們可以看出，PLC1和PLC2都有自己的PROFIBUS-DP網絡，且在自己的網絡中都是主站，它們通過DP/DP耦合器進行數據的交換.

注意：因?yàn)镻ROFIBUS-DP（1）和PROFIBUS-DP（2）是兩個完全不同的網絡，所以它們之間的通訊速率可以不同，都可以有自己的DP從站，站點地址可以重復

下面開始進行PROFIBUS-DP主站通訊的組態：

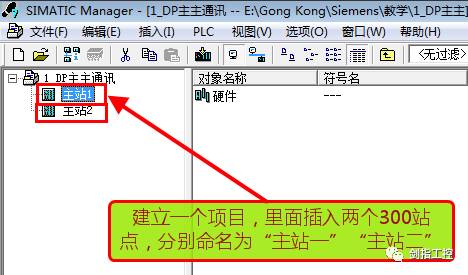

第一步：建立PLC主站一，組態數據交換區域

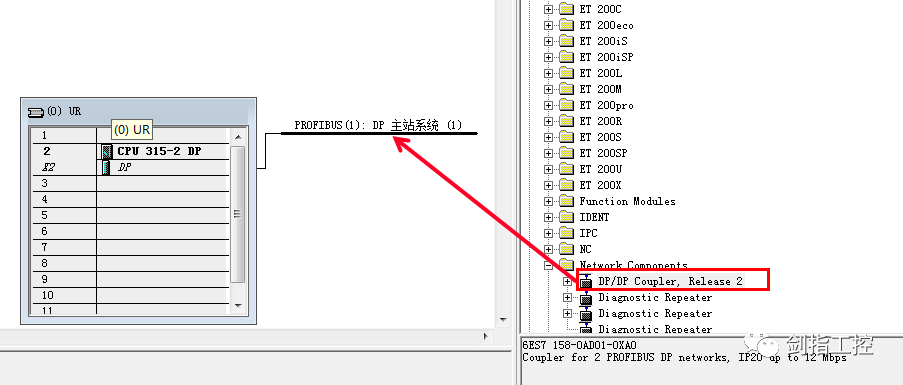

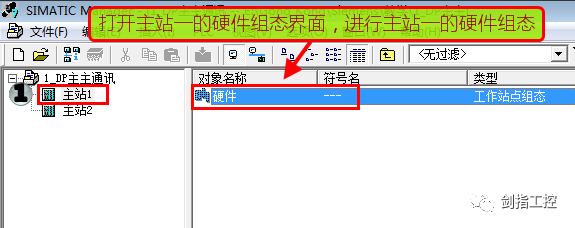

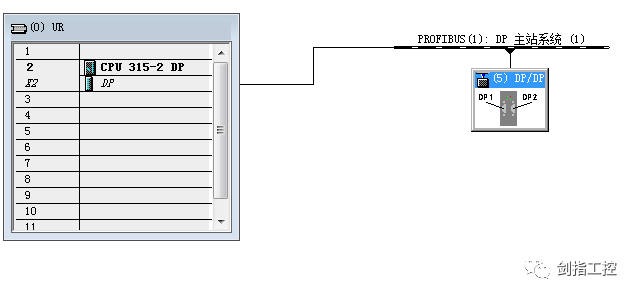

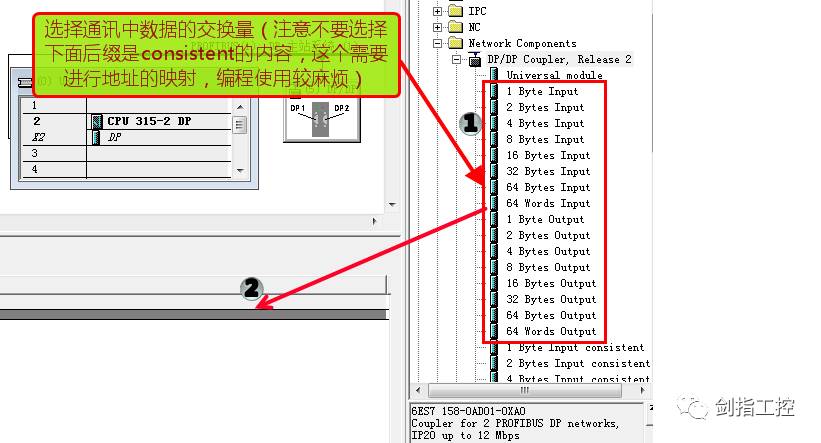

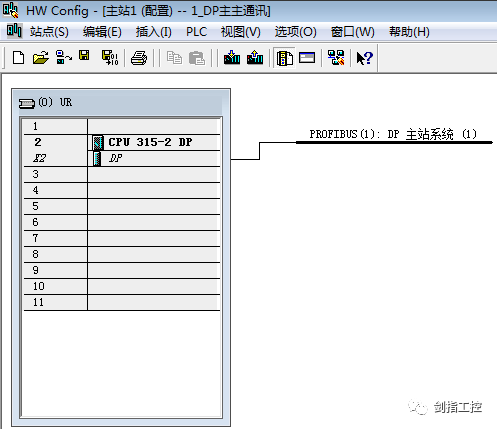

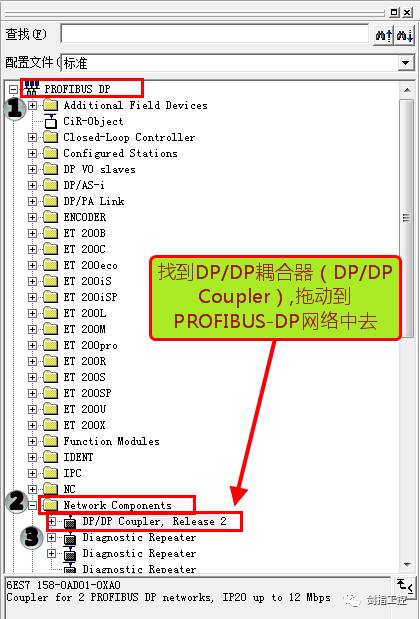

組態主站一的硬件，建立PROFIBUS-DP網絡

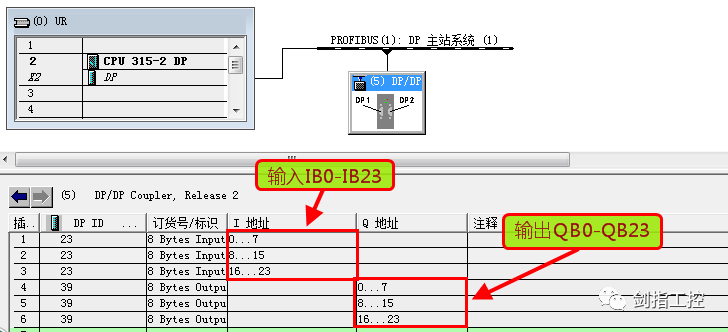

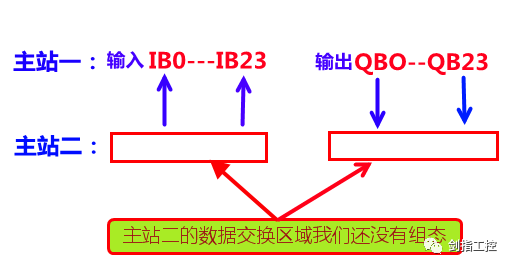

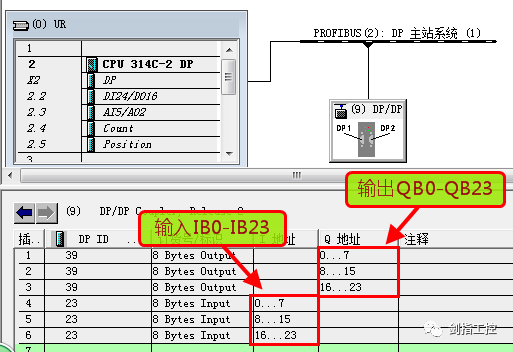

主站一的硬件組態和數據交換組態完成，這里我們需要記下數據交換的地址如圖：

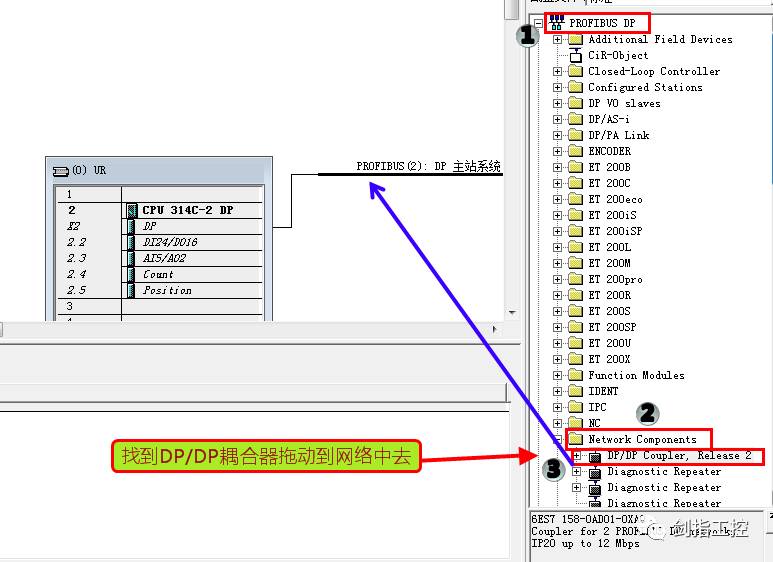

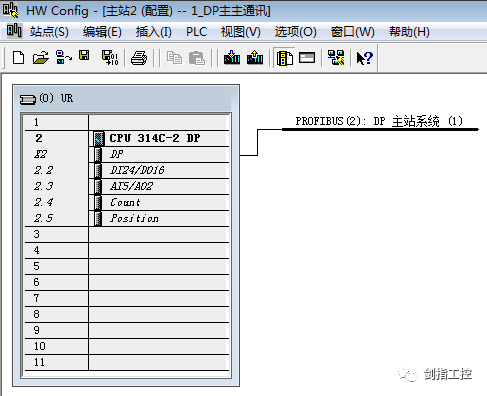

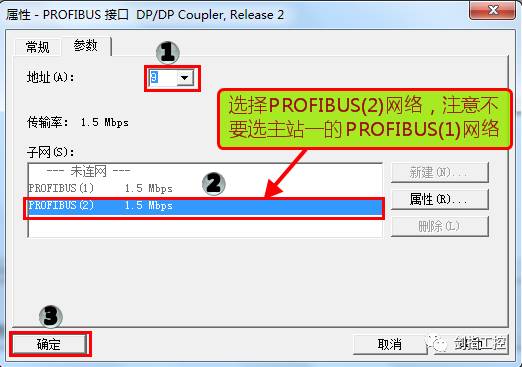

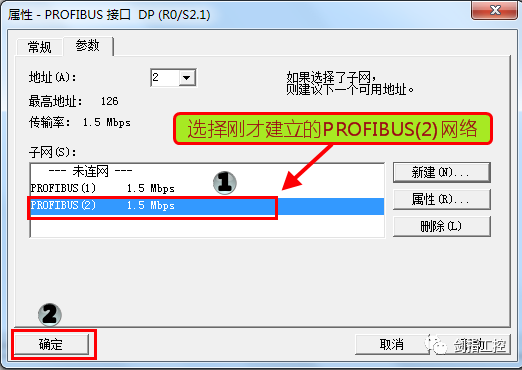

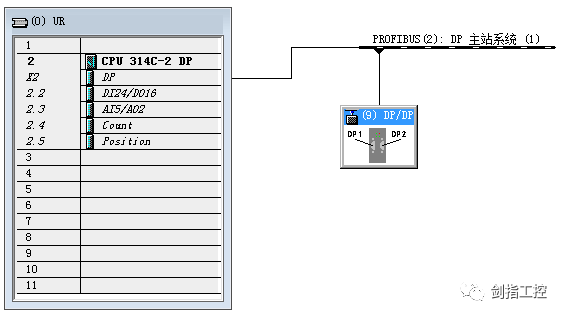

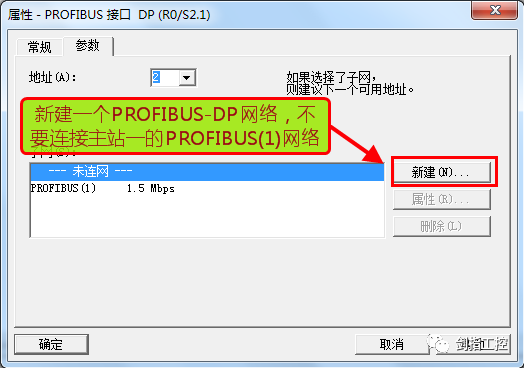

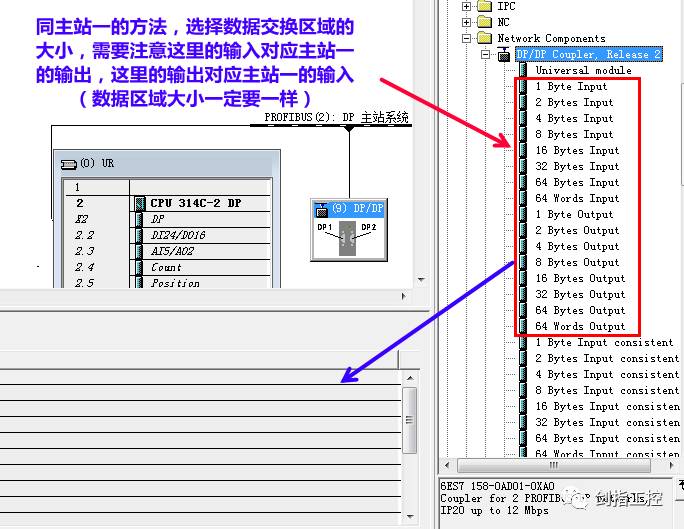

第二步：建立PLC主站二，組態數據交換區域

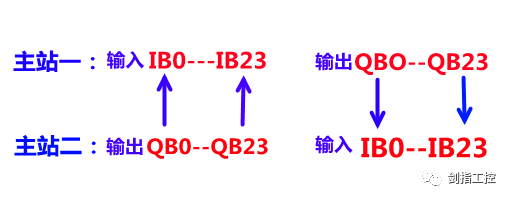

主站一和主站二的的硬件組態和數據交換組態完成，根據第一步中記下主站一的數據交換信息，現在的數據交換對應關系如圖：

在主站一和主站二中可以直接使用組態的數據交換地址進行編程，不需要進行地址的映射

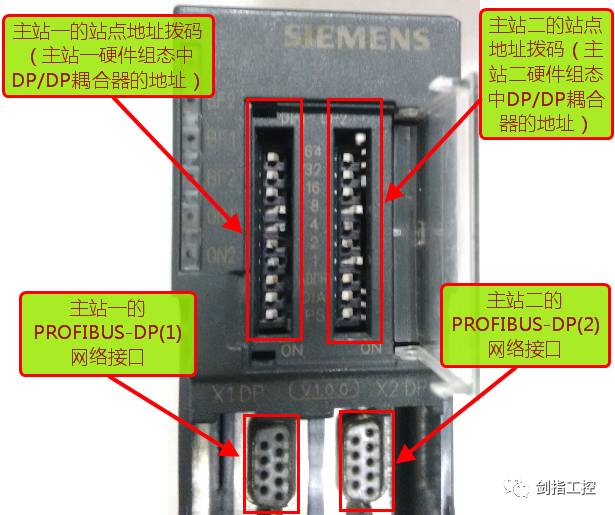

DP/DP耦合器DP接口和地址撥碼的相關說明，如圖：
