帶電源USB集線器如何實現供電能力
按USB接口標準,每臺電腦及其他帶有USB口電子設備都能外設提供500 mA的5V±5%供電。帶電源的USB集線器也能提供這種供電能力。用USB端口可以為外部 電路 供電，在沒有其它 直流電源 的情況下，這種方式很有用。

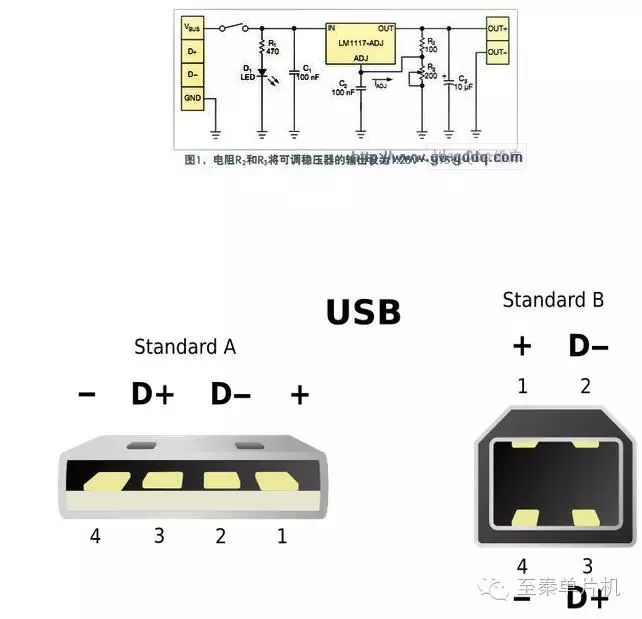

USB端口中有電源腳VBUS;返回腳GND(地);和兩個信號管腳。如果只需要一個5V電源，可以從USB 連接器中接出電源腳，但應在電源與地腳之間放一個10μF的 濾波電容 。不過，通過一個可調 穩壓器，還可以獲得1.25V~3.75V的電壓，大多數電路都使用這個范圍。圖1中的電路就覆蓋了這個區間。
通過R3可改變這個區間，如下式所示：VOUT=1.25V×(1+R3/R2)。式中的1.25V出現的原因是LM1117-ADJ 能在VOUT與ADJ(調節)管腳之間產生1.25V。因此， 電阻R2有一個恒定的電流通過電阻R3;IADJ(調節的電流)通常小到可以忽略不計。R2選擇為100Ω，將其電流設為12.5mA。如果R3使用一只200Ω的 電位器 ，則產生的電壓區間是：當R3為0Ω產生短路時為1.25V，直到R3為200Ω時的3.75V。為防止輸出短路或不知道負載情況而損壞電路，可以增加一個限流電路，將最大電流限制在500 mA。用Polyswitch熔絲或 晶體管對就可以很容易在電源輸入線處實現這種限流器。濾波電容應不超過10 μF。這個水平在沒有限流電路情況下，仍能控制好浪涌電流。一般來說，電容最好在1μF?10μF之間。
USB端口中有電源腳VBUS;返回腳GND(地);和兩個信號管腳。如果只需要一個5V電源，可以從USB 連接器中接出電源腳，但應在電源與地腳之間放一個10μF的 濾波電容 。不過，通過一個可調 穩壓器，還可以獲得1.25V~3.75V的電壓，大多數電路都使用這個范圍。圖1中的電路就覆蓋了這個區間。
通過R3可改變這個區間，如下式所示：VOUT=1.25V×(1+R3/R2)。式中的1.25V出現的原因是LM1117-ADJ 能在VOUT與ADJ(調節)管腳之間產生1.25V。因此， 電阻R2有一個恒定的電流通過電阻R3;IADJ(調節的電流)通常小到可以忽略不計。R2選擇為100Ω，將其電流設為12.5mA。如果R3使用一只200Ω的 電位器 ，則產生的電壓區間是：當R3為0Ω產生短路時為1.25V，直到R3為200Ω時的3.75V。為防止輸出短路或不知道負載情況而損壞電路，可以增加一個限流電路，將最大電流限制在500 mA。用Polyswitch熔絲或 晶體管對就可以很容易在電源輸入線處實現這種限流器。濾波電容應不超過10 μF。這個水平在沒有限流電路情況下，仍能控制好浪涌電流。一般來說，電容最好在1μF?10μF之間。
