看門狗定時器是一個計數器,基本功能是在發生軟件問題和程序跑飛后使系統重新啟動。看門狗計數器正常工作時自動計數,程序流程定期將其復位清零,如果系統在某處卡死或跑飛,該定時器將溢出,并將進入中斷。在定時器中斷中執行一些復位操作,使系統恢復正常的工作狀態,即在程序沒有正常運行期間,如期復位看門狗以保證所選擇的定時溢出歸零,使處理器重新啟動。軟件的可靠性一直是一個關鍵問題。任何使用軟件的人都可能會經歷計算機死機或程序跑飛的問題,這種情況在嵌入式系統中也同樣存在。由于單片機的抗干擾能力有限,在工業現場的儀器儀表中,常會由于電壓不穩、電弧干擾等造成死機。在水表、電表等無人看守的情況下,也會因系統遭受干擾而無法重啟。為了保證系統在干擾后能自動恢復正常,看門狗定時器(Watchdog Timer)的利用是很有價值的。

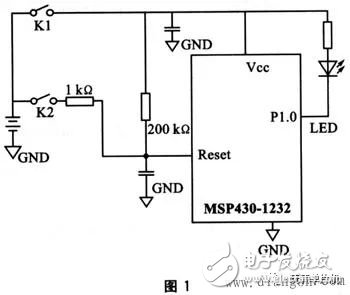

現今市面上流行的一些單片機,多嵌有內部WDT,如TI的MSP430系列,Philips的P87XXX和P89XXX系列,Microchip的PIC列,Atmel的AT89SXX系列和Holtek公司的Htxxx系列。但是這些內部看門狗在工作時,多存在一定的誤差。一些工程師在設計的過程中,由于忽略了這一點,導致系統出現異常。MSP430系列單片機是美國德州儀器公司(TI)近幾年開發的新一代單片機,該系列是一款16位、具有精簡指令集、超低功耗的全新概念混合型單片機。在眾多單片機系列中,由于它具有極低的功耗、豐富的片內外設和方便靈活的開發手段,已成為一顆耀眼的新星。其內部自帶看門狗及復位電路,理論上如果程序跑飛,可用看門狗將其復位。但在實際使用過程中,發現看門狗的作用并非萬無一失,以下實驗證明了這一點。實驗電路如圖1所示。
試驗程序清單:#include

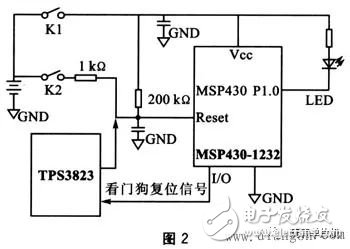

單片機看門狗電路上述電路中,TPS3823輸出定時溢出信號給Reset端。程序段中,CPU要不斷地通過I/O口輸出喂狗信號,使看門狗計數器清零。在此電路中重復上述試驗中K1、K2的相同動作,系統重啟成功率達到100%。
未來的內置看門狗必須有獨立可靠的時鐘。系統上電后,看門狗即為允許狀態,無需軟件設置,它只能被外部硬件跳線或內部熔絲(fuse)所禁止。目前,如果要求設計可靠性較高的嵌入式系統,外置看門狗是必須考慮的。內置看門狗的另一問題是系統復位后,程序應判斷是由Reset端正常上電復位,還是程序跑飛看門狗所致,由此確定現場數據是否應該保留。這也是在看門狗應用中所應考慮的。
-
