概述

SmartConnect WINC1500是一款I(lǐng)EEE 802.11 b/g/n 物聯網（IoT）網絡控制器片上系統（SoC）。該器件為現有單片機（MCU）解決方案提供了一種理想補充，使您可以輕松通過SPI轉Wi-Fi?接口將Wi-Fi和網絡功能集成于自己的設計之中。WINC1500可連接至任何AVR? MCU，而且資源要求極低。

WINC1500目標應用

• IoT應用

• 智能電器

• 多媒體流

• 安防

• 家居自動化

• 消費電子

• 工業自動化

WINC1500中最先進的模式為單流1 x 1 802.11n模式，可提供最高72 Mbps的PHY吞吐量。WINC1500配有完全集成的功率放大器、LNA、開關和功耗管理模式。

WINC1500提供內置閃存存儲器以及SPI串行主機接口。WINC1500唯一所需的外部時鐘源是支持各種參考時鐘頻率（12–32 MHz）的高速晶體或振蕩器。WINC1500采用QFN封裝。

電源架構和功耗

WINC1500采用創新電源架構，功耗極低而性能優異。此方法可減少外部元件數量并優化物料成本。

WINC1500具有多種器件狀態：

• 配置：隨時接收和發送數據；以Wi-Fi Soft AP形式發送信標。

• 空閑監聽：通過TIM/DTIM接收數據；隨時發送數據。

• 空閑：不接收或發送數據；與AP保持關聯以用于輪詢。

• 掛起：不接收或發送數據；無PS輪詢；完全從AP斷開。

加快RF設計

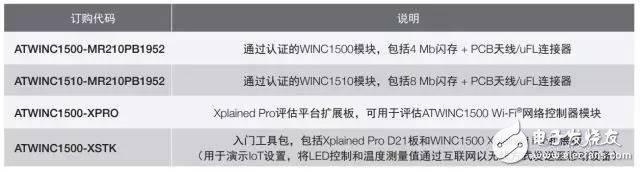

為幫助加快設計開發速度，Microchip提供了可快速集成的WINC1500單芯片模塊，以及兼容所有現有Xplained PRO評估板的XPRO擴展板。

主要特性

• 最高72 Mbps的IEEE 802.11 b/g/n（1 x 1）

• 集成PA和T/R開關

• 通過高級PHY信號處理支持出色的靈敏度和長距離傳輸

• Wi-Fi直連、工作站模式和Soft AP支持

• 支持IEEE 802.11 WEP和WPA

• 通過片上存儲器管理引擎來減輕主機負荷

• 4/8 MB堆疊閃存存儲器，支持OTA固件升級

• 串行主機接口：SPI

• TCP/IP協議棧（客戶端/服務器）套接字應用程序

• 網絡協議（DHCP/DNS），包括安全TLS協議棧

• 無線簡單配置WPS（WSC）
