作為一個狂熱的電子愛好者，從樹莓派發布第一版開始，我就入手搗騰，搭建各種使用場景。其豐富的接口，足夠的性能讓我可以將其應用在各種不同的領域。如家庭自動化、超級電腦、NAS服務器還有搭建梯子等。

在今年年初，乘樹莓派基金會成立4周年之際，他們推出了最新一代的 Raspberry Pi 3。根據官方介紹，作為樹莓派系列首款搭載64位處理器的產品，依然維持著一貫以來35美金的售價。

近來，我從樹莓派經銷商e絡盟手里拿到了一個Raspberry Pi 3 Modle B。為了帶領深入了解這款產品，特意做了一個深度評測。

在正式開始評測之前，我們先對新版的樹莓派來個初步的了解：

首先，這是Raspberry Pi系列產品采用了博通BCM2837 1.2GHz四核處理器、1GB RAM和VideoCore IV GPU，首次搭配的64位ARM Cortex-A53處理器性能比二代產品（32位Cortex-A7，900MHz）提升了60%之多。另外，GPU的規格也從250MHz上升至400MHz，RAM 也擴大到1GHz。其進步可以說非常明顯。

其次，內建的802.11.n WLAN和藍牙4.1（含BLE）讓Raspberry Pi在物聯網時代有了更大的應用和發展空間。

再次，Raspberry Pi 3還保留了二代產品的常規接口，四個USB接口，MicroSD卡槽，一個HDMI接口和以太網接口，但略有遺憾的是，Raspberry Pi 3依然沒有提供對ZigBee的支持，這讓Raspberry Pi 3在物聯網領域的應用受到了一些限制。

最后，Raspberry Pi 3可以兼容Windows10 IoT Core OS物聯網操作系統，以及Ubuntu在內的多個Linux發行版本。

詳細參數如下：

●處理器：1.2GHz 64位元四核心ARMv8

●無線網路：802.11n Wi-Fi、Bluetooth 4.1 （含Bluetooth Low Energy， BLE）

●GPU：VideoCore IV 3D （2代為250MHz，3代高達400MHz）

●有線網路：10M/100M Ethernet （SMSC LAN9514-JZX芯片）

●周邊連接：4組USB 2.0接口（SMSC LAN9514-JZX芯片）

●擴充介面：GPIO埠：40pin

●視訊輸出：HDMI 1.4接口（數字端子）、3.5mm孔（AV端子）

●內存：1GB LPDDR2 （Elpida B8132B4PB-8D-F LPDDR2 400）

●攝像頭接口：支援CSI （ Camera Serial Interface）協議的攝像頭

●顯示器接口：支援DSI （Display Serial Interface）協議的顯示器

●卡槽：支援microSD記憶卡（push-pull設計）

●供電方式：以microUSB供電（最大瓦數4W）

●面積大小：85.6mm x 56.5mm

●整機重量：45g

好啦，我們來開始評測：

第一步：開箱

這是一個必不可少的程序。收到了e絡盟的快遞以后，我迫不及待的拆開了包裝。迎面而來的依然是熟悉的配方、熟悉的味道。

來一幅盒子正面照：

正面，簡潔的配置。除了標明了logo和版本以外，還在右上角標明了制造和經銷商e絡盟。值得注意的是在左右下方分別標明了WIFI和藍牙。強調其對這兩種無線連接的支持。

在物聯網時代，為了幫助更多開發者便捷的搭建相關產品，這兩種無線連接是必不可少的。但遺憾的是沒看到對Zigbee的支持。但按照樹莓派創始人兼首席執行官Eben Upton的說法，他認為物聯網的未來是藍牙，而不是Zigbee的。

但就目前來說，我還是不是很贊同這種觀點，在組網方面，Zigbee還是有著其獨特的優勢。至于樹莓派是否會在后續的版本里面添加Zigbee功能，我們暫且按下不表。

我們繼續看一下盒子反面：

除了用不同語言標明這是Raspberry Pi 3 Model B以外，同樣還特意強調了對WIFI和藍牙的支持。另外還對樹莓派做了一個簡單介紹。

在看了外殼以后，我們是時候去看一下板子的廬山真面目了：

第二步：一探廬山真面目

打開了包裝盒以后，迫不及待拿出了板子和說明書如下圖所示：

一塊板子，一個安全指南，一個快速入手指南，就是所有的東西。沒有任何線纜。如果我們想玩這個東西，最低配置都得配一個顯示器，一個電源，一個鍵盤，一條HDMI線。

不過兩百多塊錢，相當于買了一個電腦主機，還要啥自行車。

我們來看一下板子的細節：

再看一下樹莓派的反面：

中間有一個爾必達的閃存。

看了主板以后，我們對接口來幾個特寫：

LAN和USB接口

HDMI、3.5mm音頻輸出接口、HDMI接口和Micro USB接口

總結：

總體來說，在性能的增強和對WIFI等無線的支持，使得以前很多需要通過Dongle實現的功能，現在可以方面的實現。

另外從造工方面，從各種元器件和接口的焊接來看，從焊點上觀察， Raspberry Pi 3 Model B保持了一貫的水準，對比于很多班子來說，還是很有誠意的。

還有，在新版本加入了BCM43438，這是一個復合式芯片，含有Wi-Fi 802.11 b/g/n（2.4GHz）與藍牙4.1功能。因為是獨立芯片，不會與USB和以太網那端（SMSC LAN9514）搶頻寬。

不過需要注意一下，和以往的版本相比，雖然GPIO仍相容，但連接的UART改了，原本內建的硬件UART改由藍牙芯片使用，而GPIO腳位14與15則也改成mini-uart port，這也應該值得注意。

再者，若是新的內存卡，請到官方網站下載新版Raspbian，才能支持樹莓派 3。

第三步：實際使用

我用樹莓派3做了一個“用Python驅動HC_SR04超聲測距模塊”的體驗：

樹莓派一直以來是兼容最多拓展模塊的神器，HC_SR04是普遍常用的超聲測距模塊。HC-SR04超聲波測距模塊可提供2cm-400cm的非接觸式距離感測功能，測距精度可達高到3mm；模塊包括超聲波發射器、接收器與控制電路。

基本工作原理：

（1）采用IO口TRIG觸發測距，給最少10us的高電平。

（2）模塊自動發送8個40khz的方波，自動檢測是否有信號返回；

（3）有信號返回，通過IO口ECHO輸出一個高電平，高電平持續的時間就是超聲波從發射到返回的時間。測試距離=（高電平時間*聲速（340M/S））/2。

連接方式：

樹莓派3的第2只腳為5V，與超聲波模塊VCC連接，為其供電。

樹莓派3的第39只腳為GND，與超聲波模塊GND連接，共地。

樹莓派3的第3只腳為GPIO2，與超聲波模塊Trig連接，接受數據。

樹莓派3的第5只腳為GPIO3，與超聲波模塊Echo連接，發送數據。

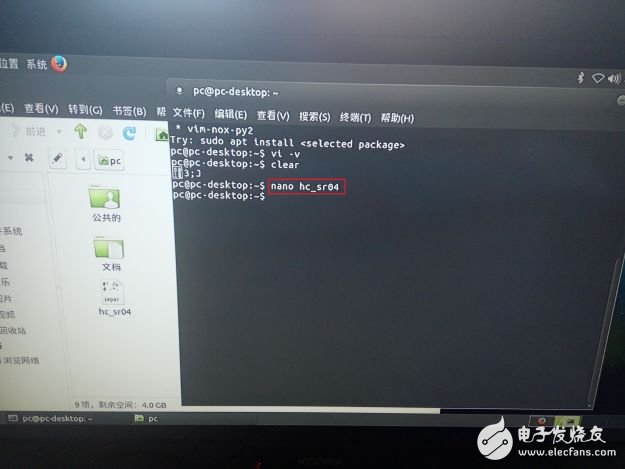

樹莓派3上電開機，在終端輸入“nano hc_sr04”。

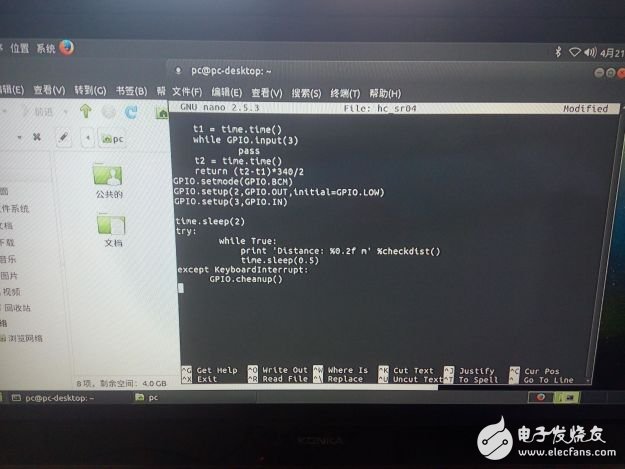

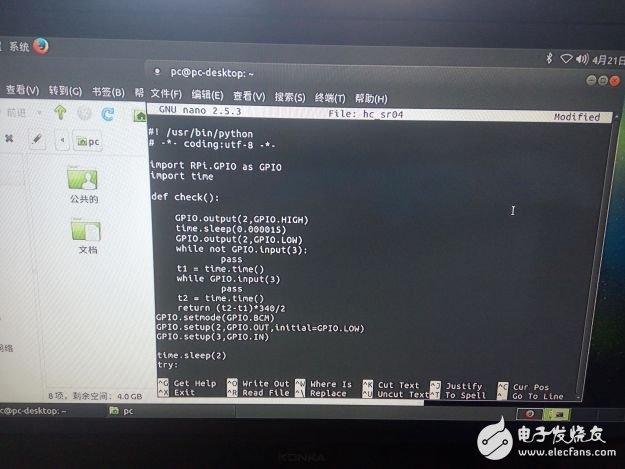

用Python寫一段驅動HC_SR04超聲模塊測距的程序。

寫完后，鍵盤上摁“Ctrl+O”保存。

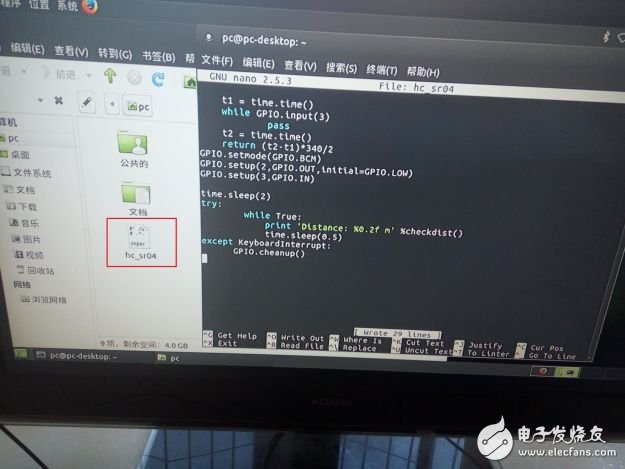

再摁鍵盤上的回車，出現hc_sr04程序（雙擊可打開修改），之后鍵盤上摁“Ctrl+C”回到終端界面。

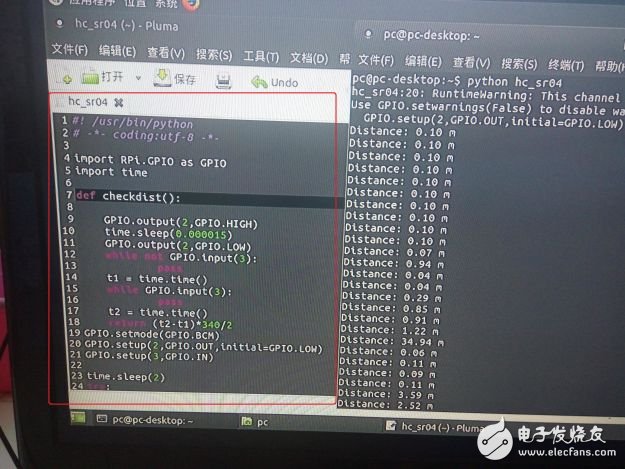

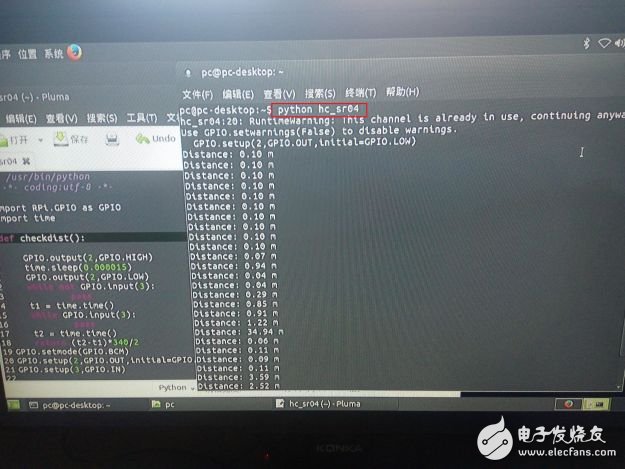

終端輸入“python hc_sr04”，執行程序。

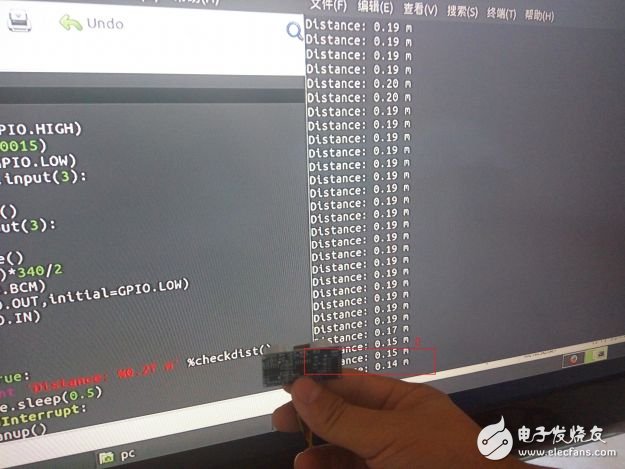

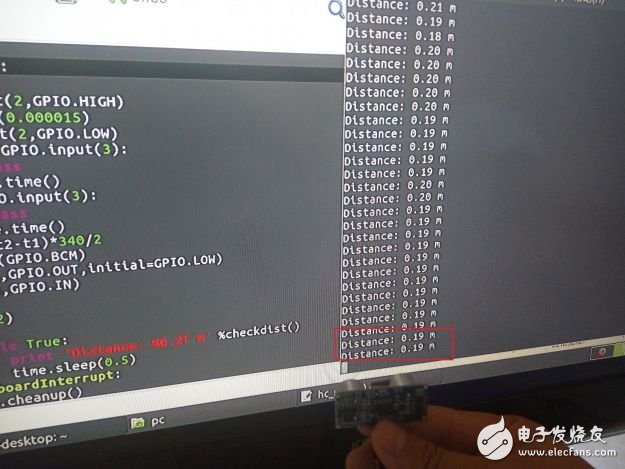

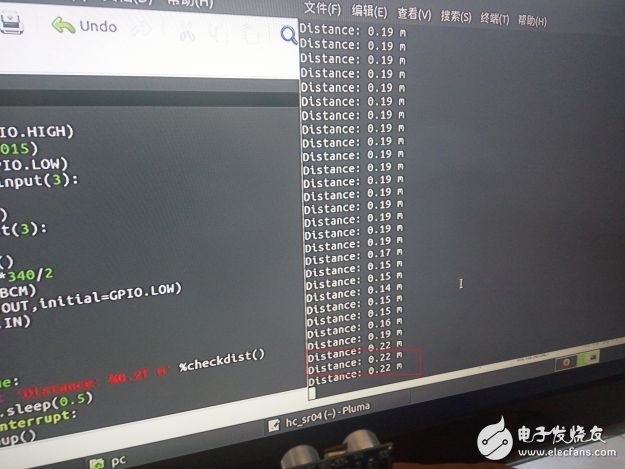

測試圖。

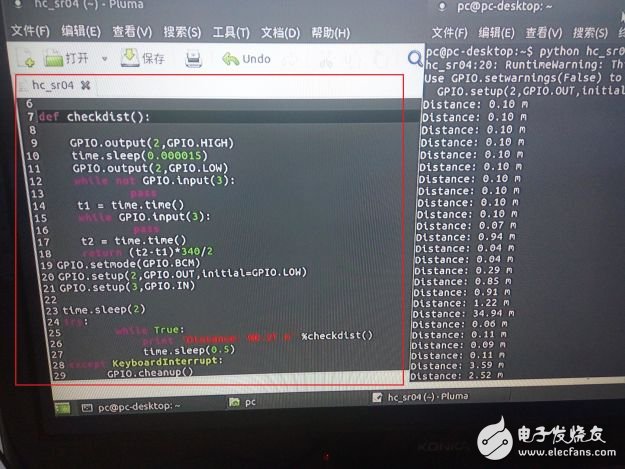

雙擊hc_sr04程序，即可對其修改和調試。

樹莓派3的GPIO擴展，用python程序控制HC-SR04超聲波測距模塊，連接方便，操作簡單，非常適合新手入門學習和進階開發，而且全面向下兼容所以樹莓派擴展配件，真可謂實力不俗，期待日后的發現。

希望這次的體驗能給大家一些啟發。
