這篇WRT1900AC拆機文章更多的注重路由器做工方面的感受，整體而言很容易拆，前前后后只不過用了一個小時多一點，就拆了個精光又裝了回去，而且還包括了拍照和看了看部分線路。

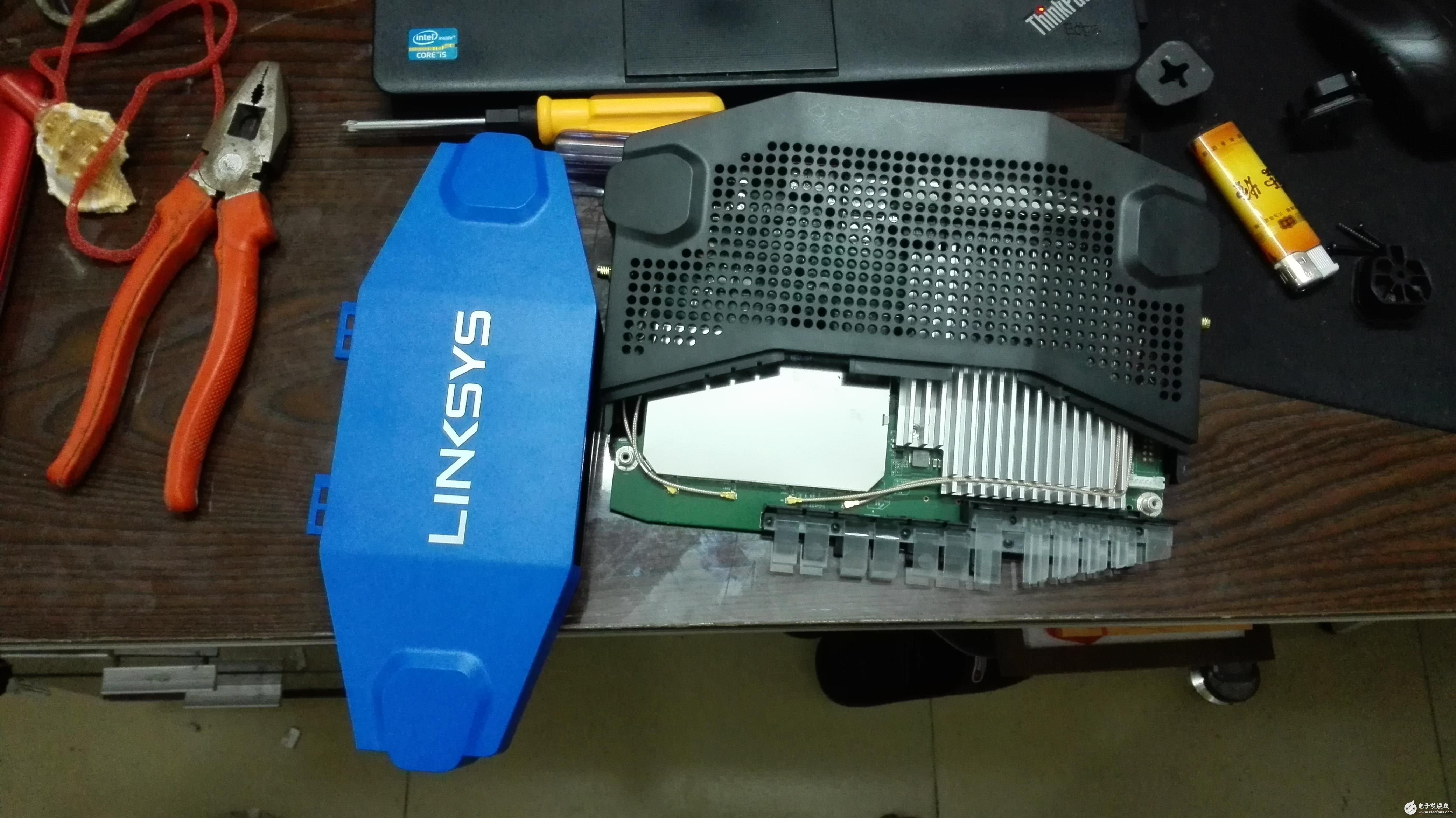

但是，這個機子的外殼是最難拆的。在拆了那四個螺絲釘以后，我一直不知道怎么接著往下拆，是掰呢，還是翹？最后我發現怎么都打不開，只好習慣性搜索，視頻沒找著，就找拆機貼，這才知道，這個地方是要用一點蠻力拔才可以的。我使了一下蠻力，還是挺容易就拆出來了，但是說實在的，那一下咔嚓的脫開幾個塑料扣的聲音還是嚇了我一跳，我特別怕把它弄壞。這個時候，就把前后藍色和黑色的部分拆開了。

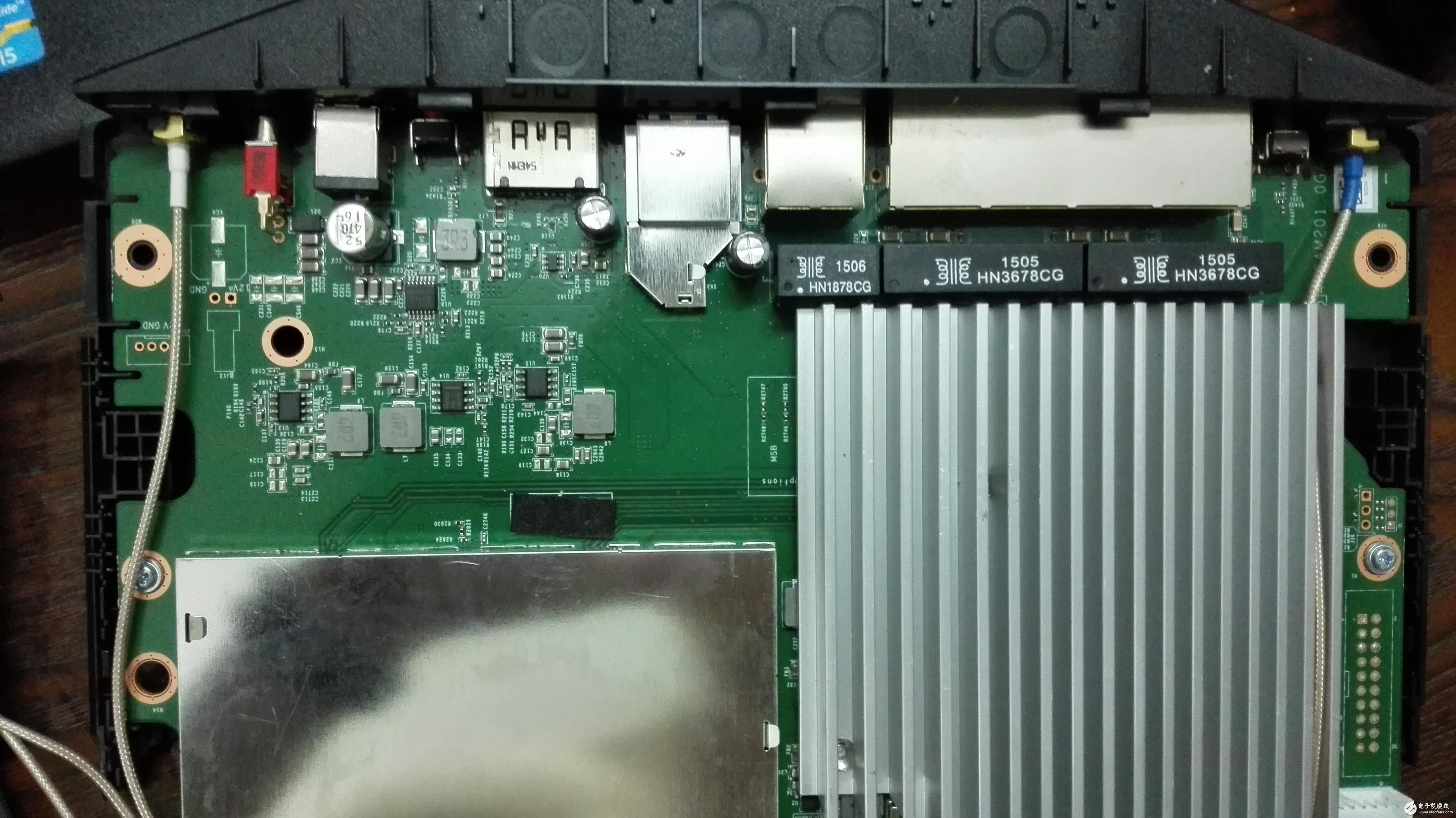

我最早注意到的，除了中間那兩片大面積的看似鋁制的大金屬塊，其實是那排LED指示燈一樣的東西。那兩個大金屬塊，一個很顯然是散熱片——這時我才想起，這也是這個系列路由器最屌的地方之一：居然帶散熱器，但后來我隨即想起，其實這個WRT1900系列還有另一款，不僅帶散熱器還帶風扇，事實上，從網上的拆機圖看，那個東西真的已經和一個普通電腦主板沒什么兩樣了。

但我這個時候更加注意到的其實是前面那排不起眼的應該是 指示燈的東西。其實還沒拆的時候，我就覺得這個路由器的指示燈，和一般的國產或者普通的路由器的顯然一眼就看出是LED的指示燈不一樣。它的前面是一個平整的封閉的塑料面板，黑暗的外殼，只有一條一條的帶各種指示形狀的條子透出光，這個地方與技術無關，但是，這種外觀非常具有科技感，平添了幾份我們的喜愛之情。我在最初看到這款路由器的時候最先就被這種外觀所震撼，當時我的第一感覺是，這好像一個UFO，所以隨后我甚至天馬行空的想到，把路由器和四軸結合在一起，讓路由器在空中移動，動態提高它的信號質量。

最難拆的地方其實還不是這個地方，而是剝離路由器上方黑色后半部分的那半個外殼。真的非常難拆。因?yàn)榄h(huán)著整個黑色殼，就有七八個塑料端子，靠著和下半部分扣在一起來安裝的，尤其是那兩個靠近螺絲位的地方，更是扣的緊，這個地方我拆的最小心也最花時間。開始我想?yún)⒖疾饳C(jī)貼那哥們說的，用一字螺絲批翹起來，但顯然我沒有理解他是怎么個翹法，我沒有成功。

最后我一半碰運氣一半沒啥耐心，就想輕點撬開算了，沒想到這招還挺管用。我一點點地掰，一聲更加讓我怕掰壞的聲音又響了起來，所幸仔細看看，那塑料卡子相當結實，沒斷。于是我去掰另一邊，這時我已經對那個聲音不太在意了。最后我成功拆出了半個殼子，從此，我拆解的過程變得順利和快速起來了，再無任何阻擋。

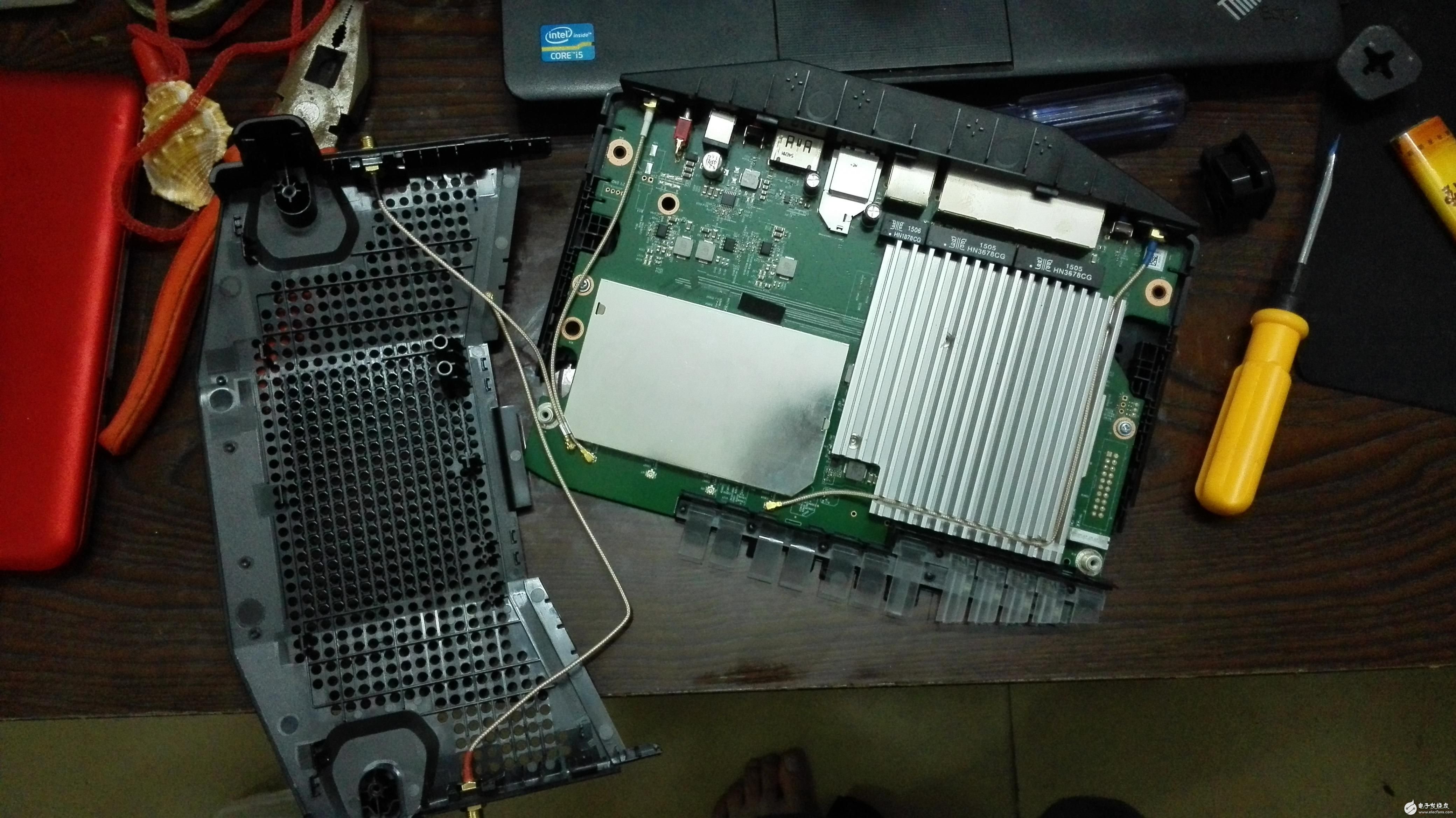

這個時候，我發現自己的眼睛第一次被刺亮了。

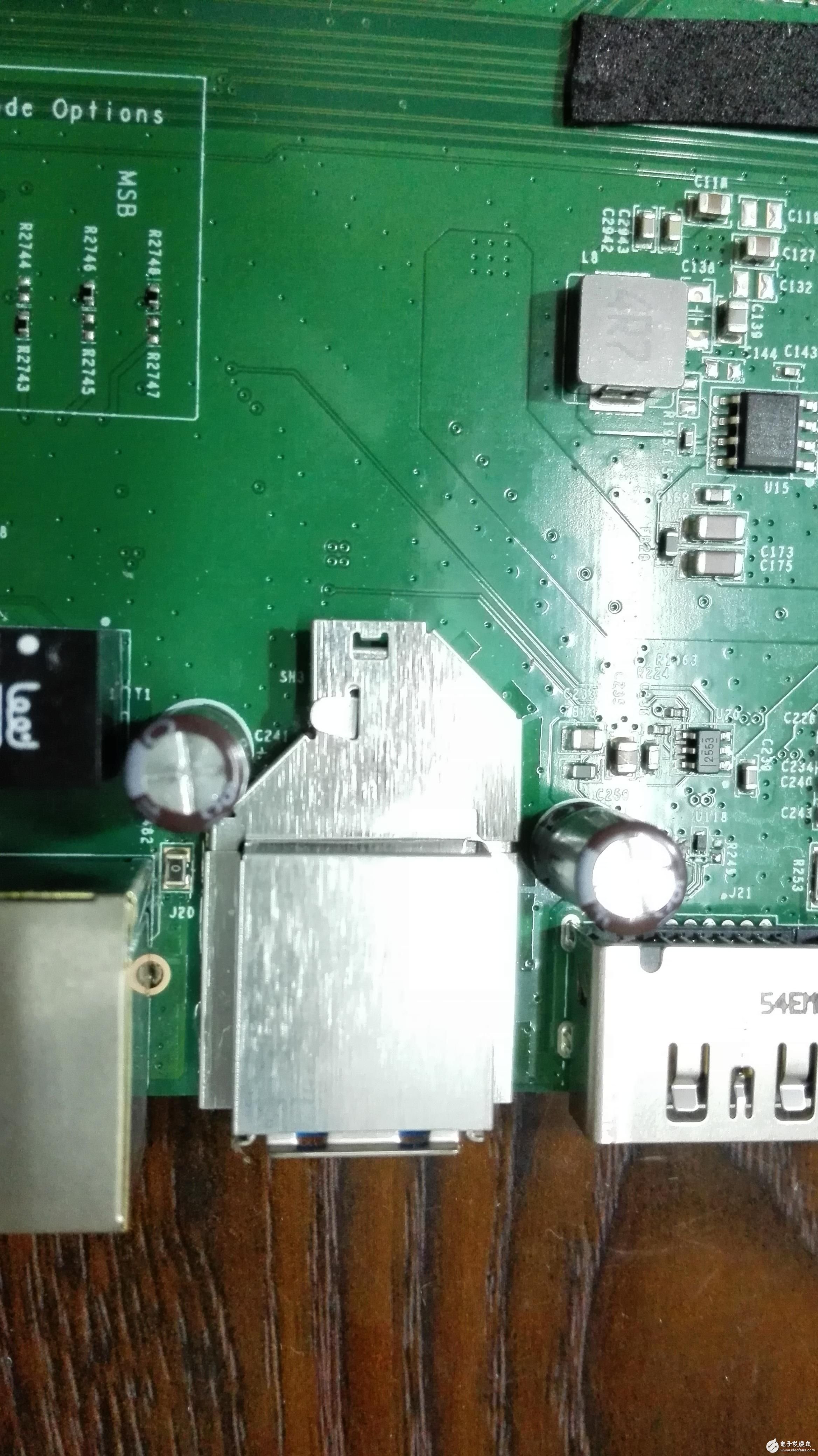

看到上面中間那兩個方形的金屬殼子沒？猜猜那是什么？那只是個USB口！

回想一下我們?cè)谄渌a(chǎn)品里，包括電腦主板上看到的USB口子，簡直是慘不忍睹，難看得要死。而這個路由器里面使用的卻完全不是一個樣子，雖然我不懂制造工藝方面的內容，但很顯然，這個東西顯示出來它的高檔厚重和沉穩。

其實很多時候，我們買國外品牌的電子產品，比如我們最熟悉的福祿克萬用表，本身我并沒有指望它多么好看的性能參數，只有國產山寨貨才喜歡玩這個（但一般最后都做得不好而成了毫無意義的虛標）。我們信任和青睞國外品牌，最多的原因往往是相信它的做工，用料一流。

事實上，“ 做工一流” 這種感覺是我在拆解過程里感受最深的地方。

外殼不好拆，里面卻很好拆，相比一開始的小心翼翼怕把塑料殼子掰斷，我發現里面卻是非常好拆，盡管結構不算簡單。看一組圖就知道了，里面好多個地方都是可以拆開的。一層一層的，名堂不少，但是操作起來很簡單。

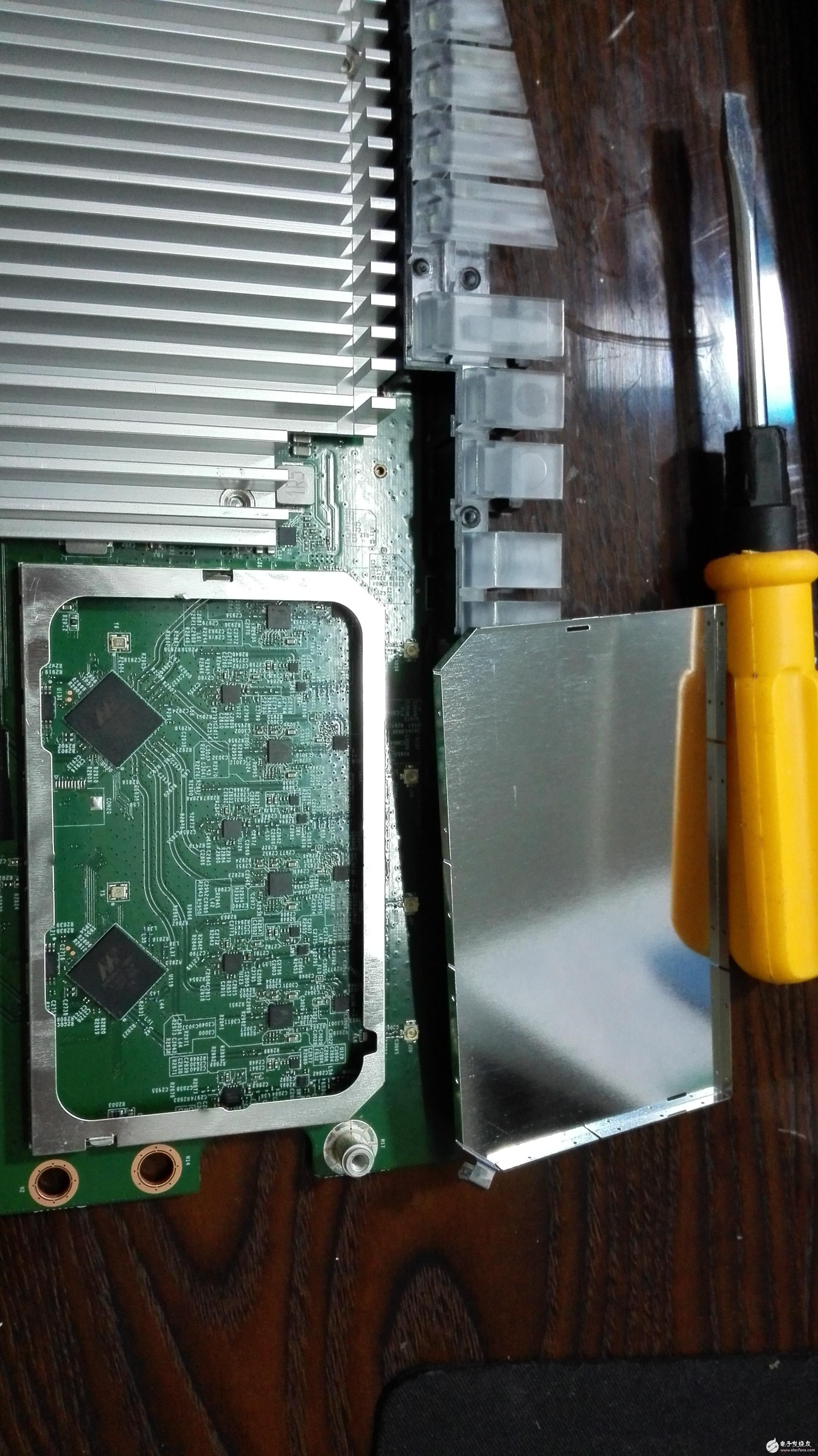

邊上那個金屬罩子是拆下來的，這個地方原來是路由器拆開上面的殼后，左邊的那個大片銀色殼子的地方，拆開了，好家伙，里面的線路相當復雜，光主控長相的marvel芯片就有兩個，型號看了看，似乎是一樣的，但因?yàn)椴皇煜み@家的芯片也不知道是啥。

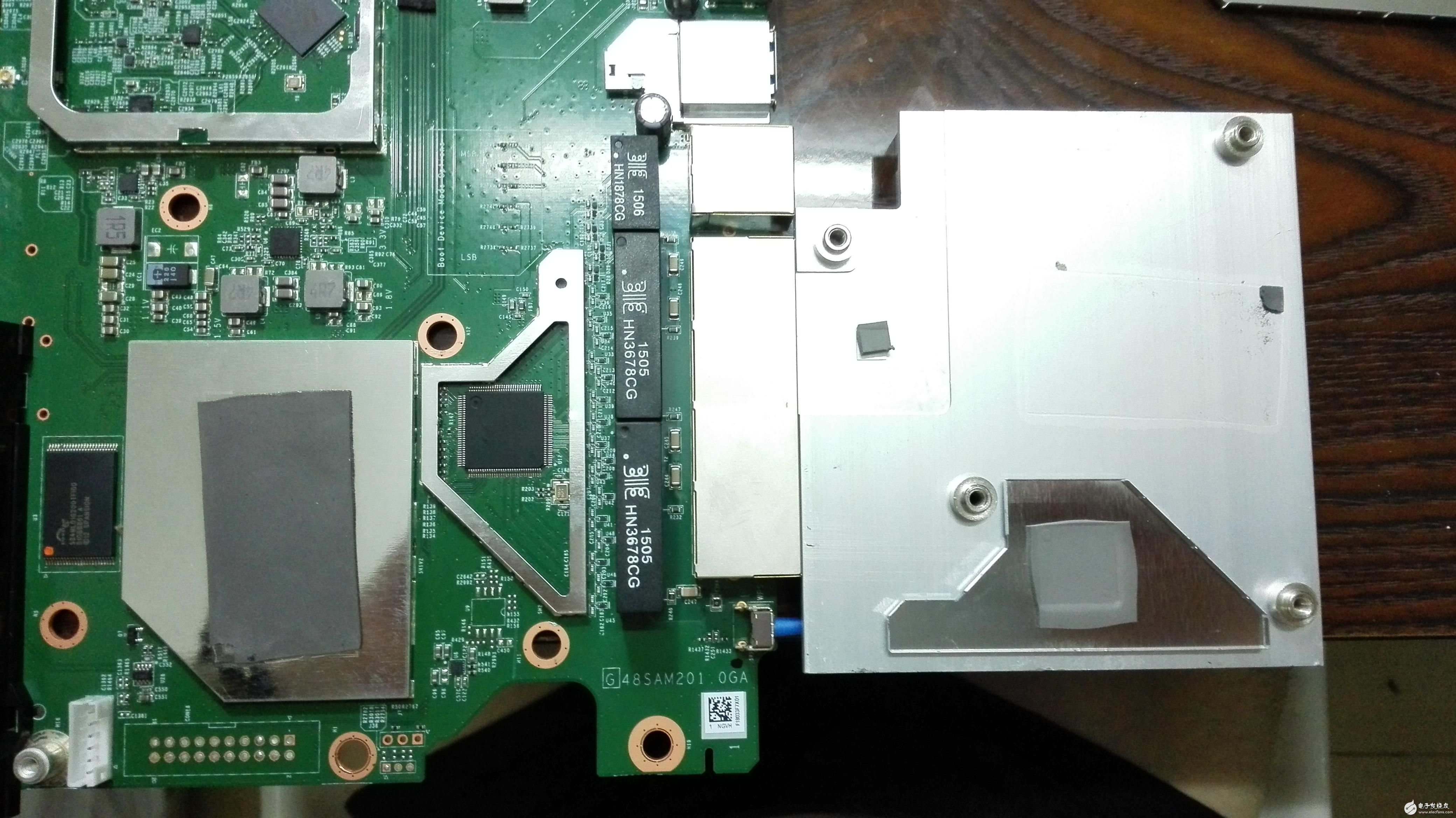

這是右邊的那個散熱器，我原以為拆下來會看到 硅膠 和 CPU，但事實上并沒有。（另一款倒確實是這樣）。沒想到下邊還有一層。

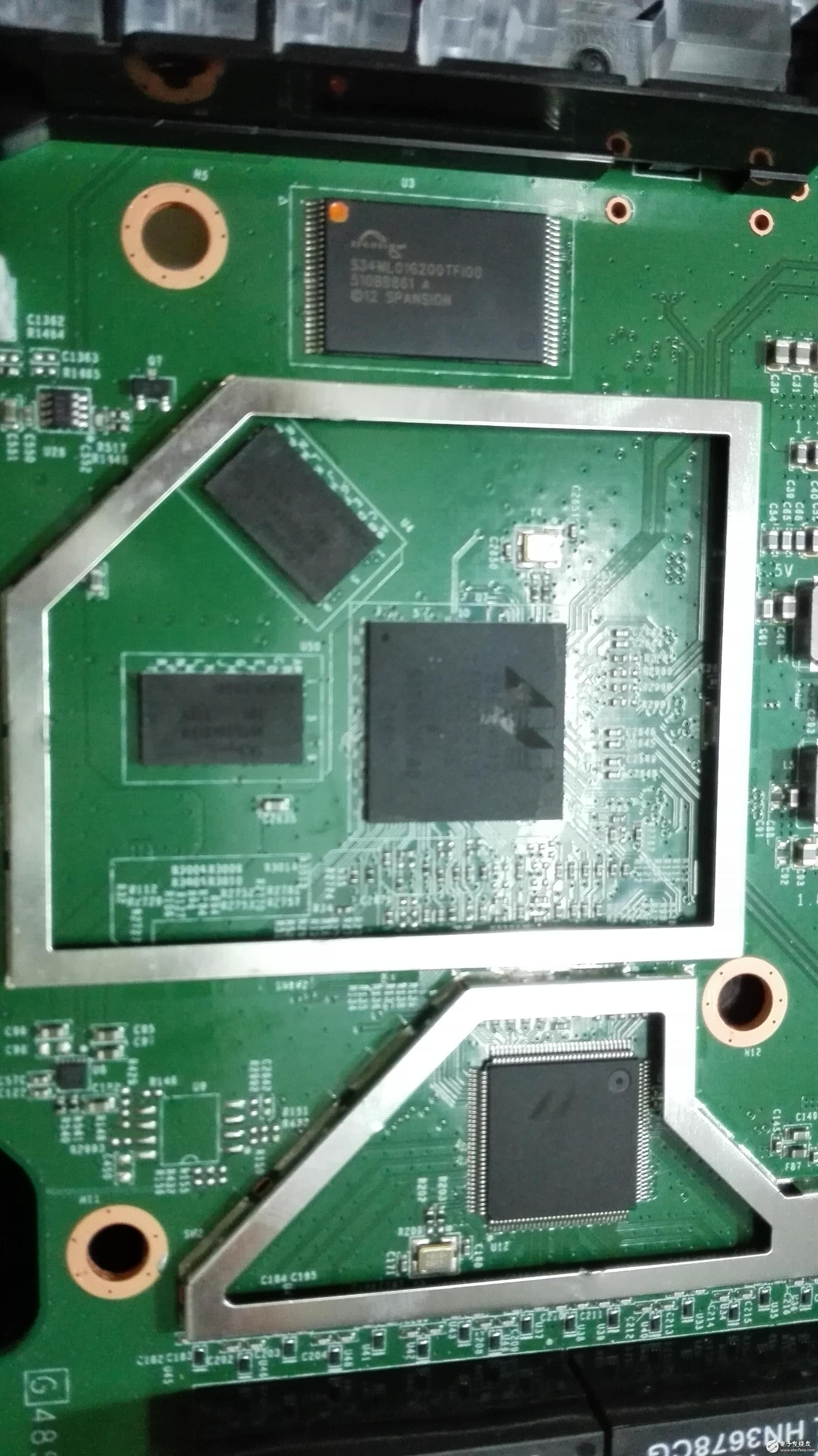

這兩塊大的芯片，還是marvel。看起來這一款路由器主要采用的都是marvel的芯片。在看拆機貼的時候，我記得有一些帖子整理了上面出現的這些主要芯片，有些是交換器，有些是路由器，還有些當然少不了是無線收發芯片。我沒有怎么拆過這類3C產品，但是，我偶爾的幾次經驗，我經常看到的是被擦除的芯片，以至于我根本不知道那到底是什么芯片。完全沒法修也沒法研究。

而這次，我有很多照片都是細節特寫，想利用手機攝像頭拍到芯片的絲印來分辨該芯片型號——但到了后來我覺得這樣很多余，因?yàn)榫W(wǎng)上很多現成的帖子，他們的相機和拍攝技術遠在我之上，而且還有清清楚楚地列表，我甚至懷疑說不定我能搜到這個路由器的電路圖。

不過話說回來，它的軟件也是采用了開源的openwrt系統，似乎也能抄。當然并非是這樣，起碼人家就沒開源它自己采用的軟件源碼。只是bin文件用于固件更新。這還是一種來源于實力的氣度，我不去猜測它是否被人copy抄襲無數，也不管他是否對此很無奈，但至少它就是有一種“ 我全脫光了給你看也不怕你” 的那種真正強者的氣勢。這肯定來源于一種極其強大力量的行業王者才能有的心態。

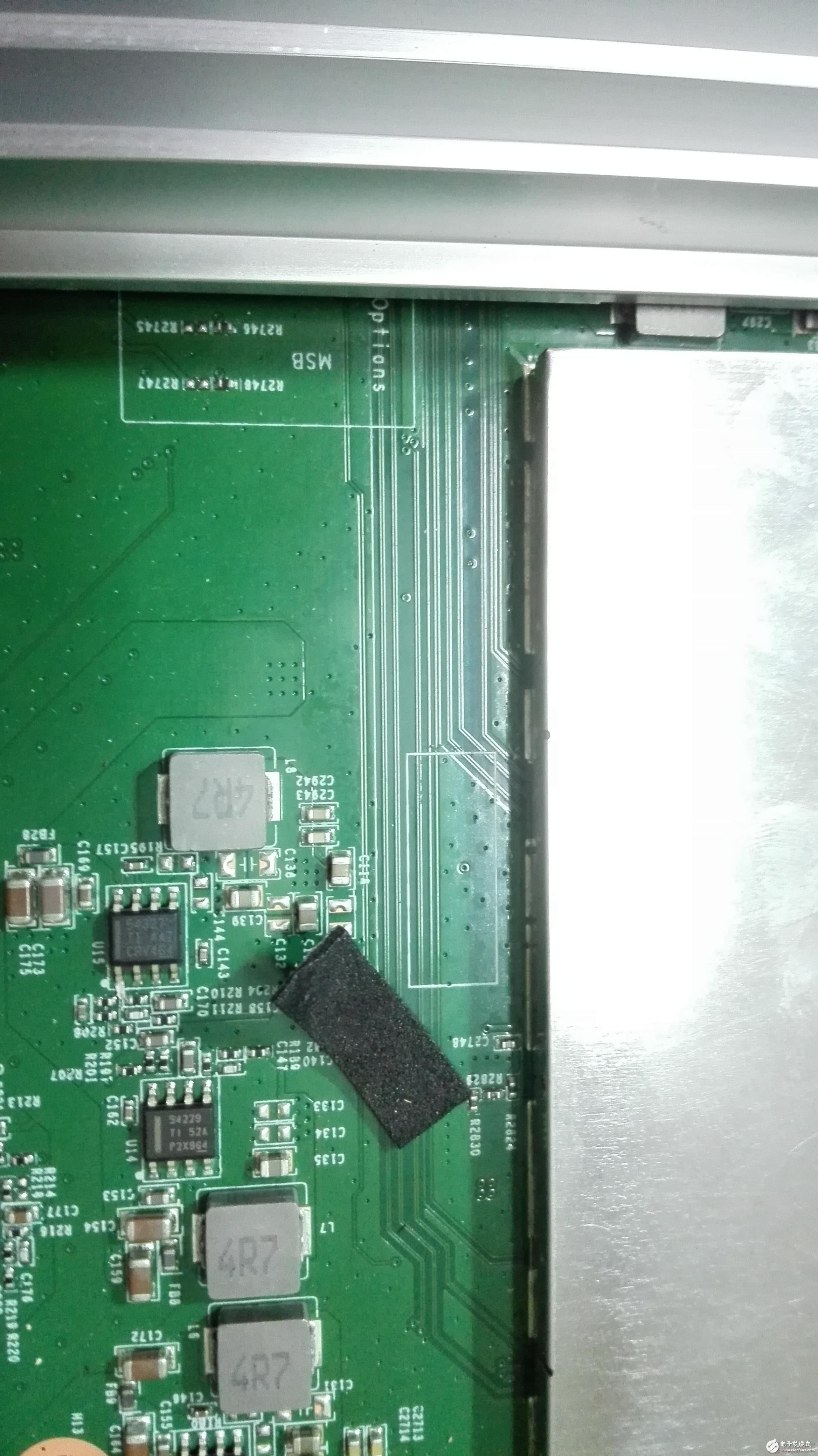

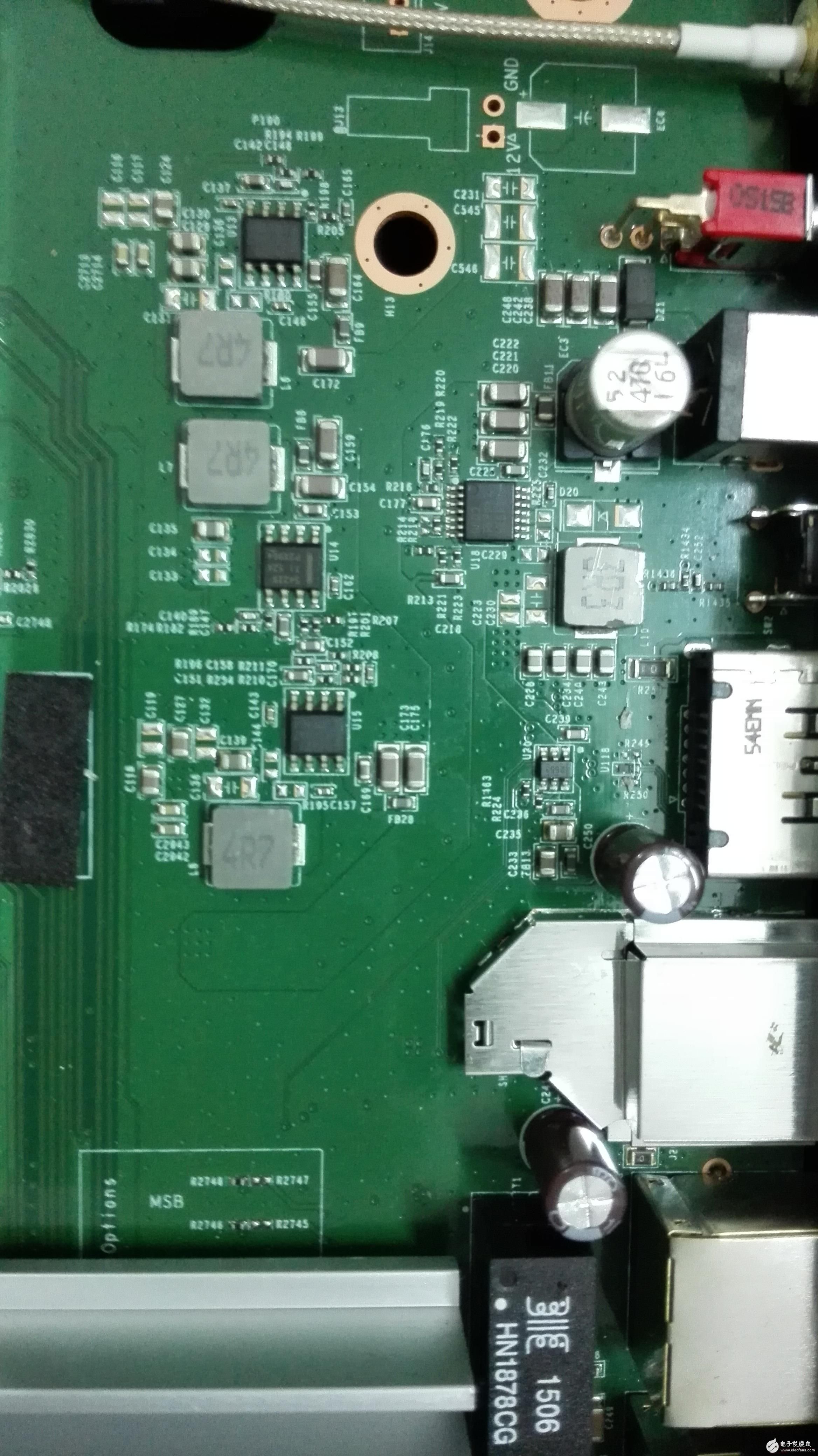

關于這個，我最后想展示兩個地方。那是這個板子上兩個貼著黑色不知啥玩意的狗皮膏藥的地方，我一向頗為陰謀論的認為這里必然有秘密，于是，我小心翼翼地拆開，然而事實的真相卻是（看圖）啥都木有！！

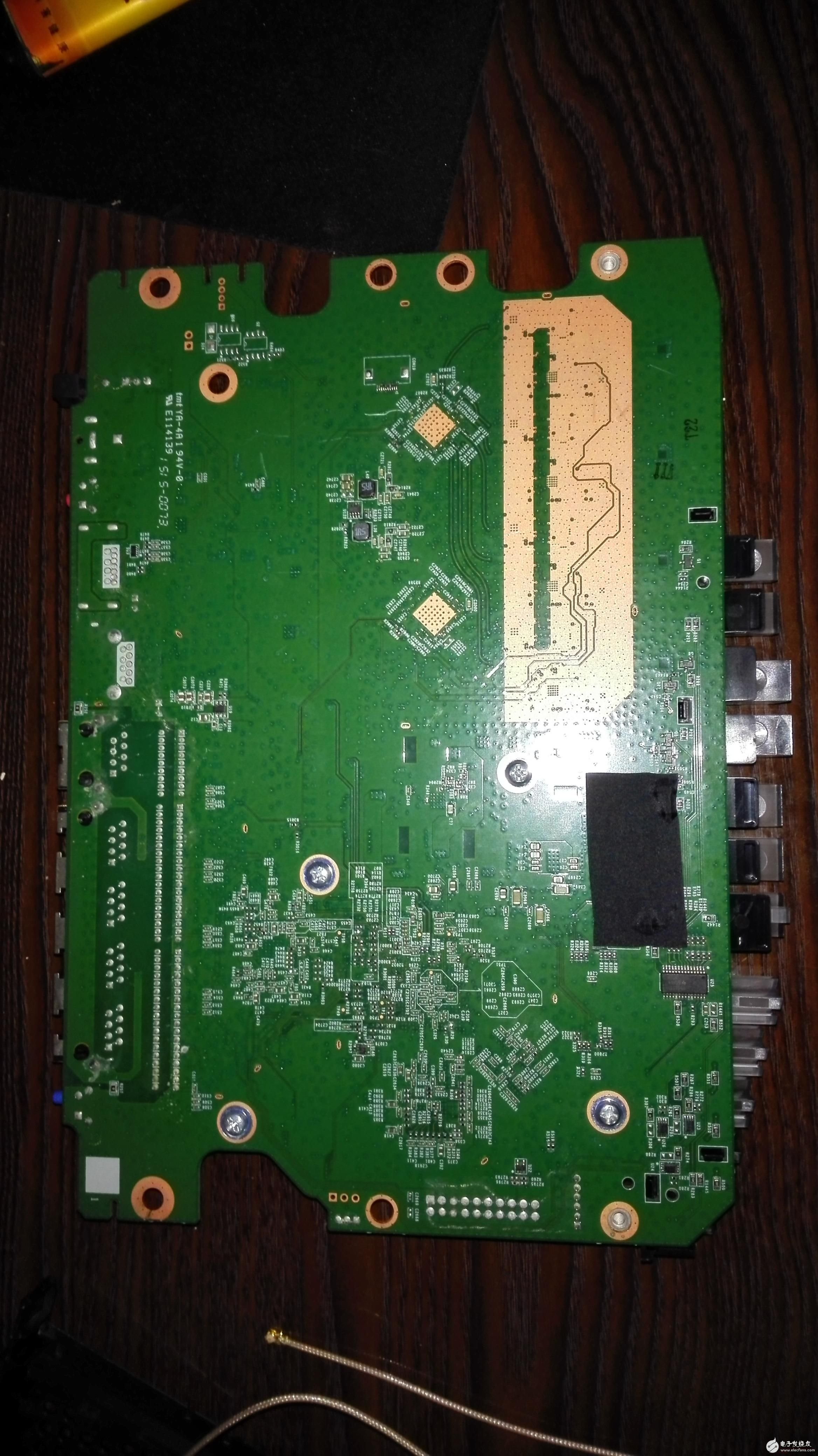

對于這個其實我沒啥發言權，因?yàn)槲也欢布m然偶爾也要焊焊板子什么的，但我弄的東西大多都是0805級別的阻容和一般的ssop lfqp之類的封裝，而這上面，顯然是比較先進的，但很可能只因我不懂沒接觸過，而不知道這其實是現在比較主流使用的。這個板子上的器件封裝大小差異很大。阻容件最大到0805，最小的在0201。

而幾塊Marvel的主控都是見不到焊盤的封裝。這個板子看起來就和一般的筆記本主板沒太大區別。路由器其實和一個電腦在本質上是沒有差別的。不過，由于見慣了那些幾十塊上百塊甚至十幾塊的小路由器，當我見到這個已經和一部筆記本沒啥差別的硬件的時候，還是很震撼的。

這說的當然是外殼。因?yàn)槔锩婺切┢骷鋵?shí)拆和裝都很容易，只要細心觀察，就是我這樣很少拆機的人都會很快掌握所需要的技巧。這外殼裝起來確實是十分簡單。基本上就是一插一拔。

這個機子，雖然定位高端，不過從它的設計來看，似乎是發燒友的玩法。真正的發燒友當然不止于更新一下固件就算了。特別是現在炒得火熱的 智能路由器，要是碰上我這樣的專門搞嵌入式的單片機的，誰說的準我哪天想不開就在這上面加?xùn)|西玩了。而這款路由器的內部，從我拆解過程的簡單程度來看，顯然也沒有打算封閉起來，不然它那幾個罩子或者散熱器直接采用固定死的安裝方法就好了。

最后說說那個最開始就引起我注意的指示燈

要知道，這種靈活的拆卸方式，對于生產上可絕對是要付出代價的。那我就很想知道了，為什么，外殼要設計的這么難拆呢？誠然，它為了減少螺絲釘?shù)臄?shù)量， 用了塑料扣子摳嵌的方式是一種很聰明，很省事的做法。然而如我前面的拆解經歷來看，就足以說明，這種方式在方便省事的同時，卻造成了拆解的困難。如果拆解 很困難，那重新裝回去很簡單又有什么意義呢？除非你根本就沒指望你的購買者只是那些只想買來用的普通用戶，而不是超級發燒友的GEEK DIY愛好者？但從上面分析又似乎不是這樣。在這里我想說的是，說實在的，我真的不太在意拆多幾個螺釘?shù)模揖褪翘貏e怕找不到地方拆，還很怕不小心把外殼 掰壞。

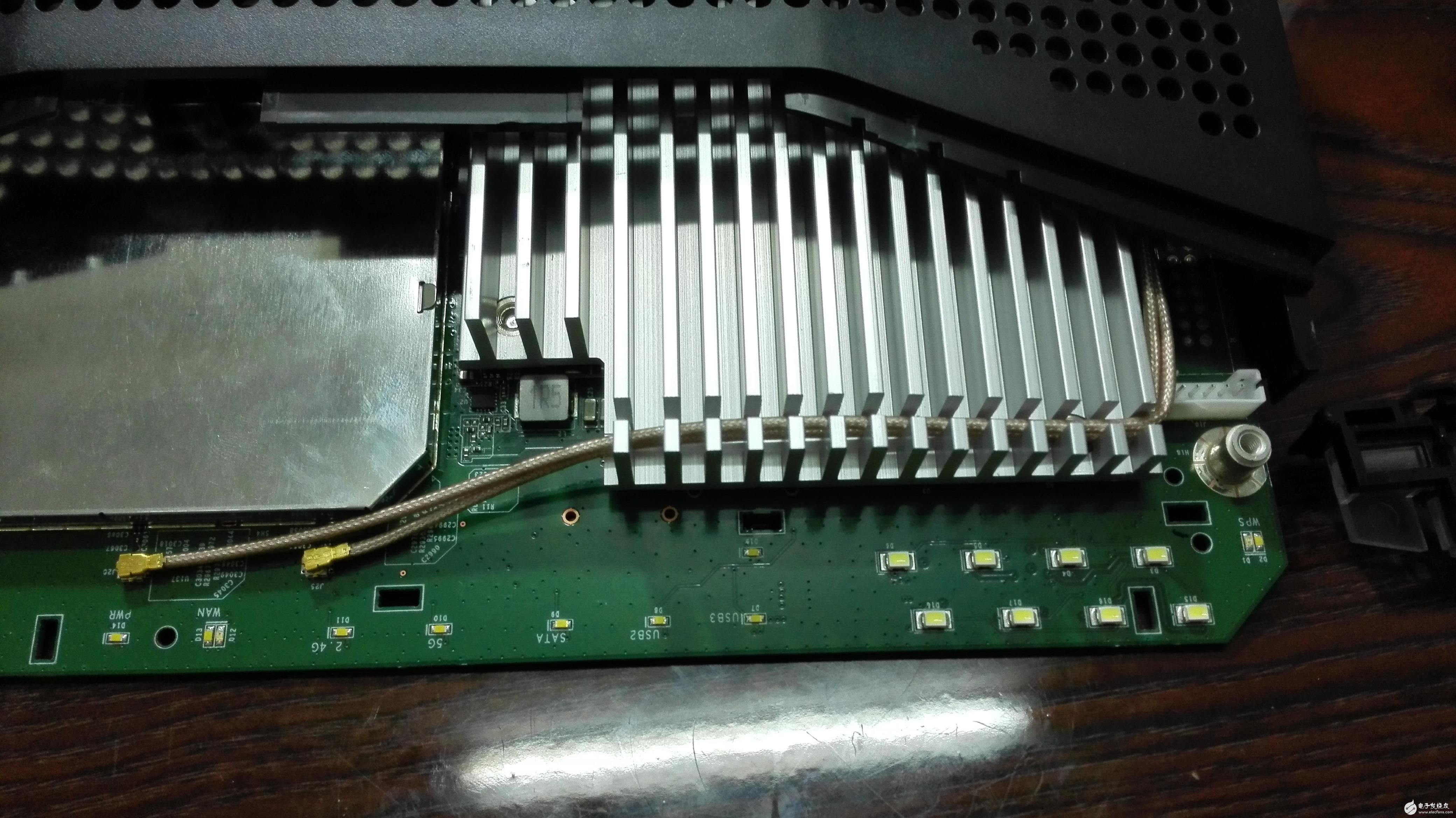

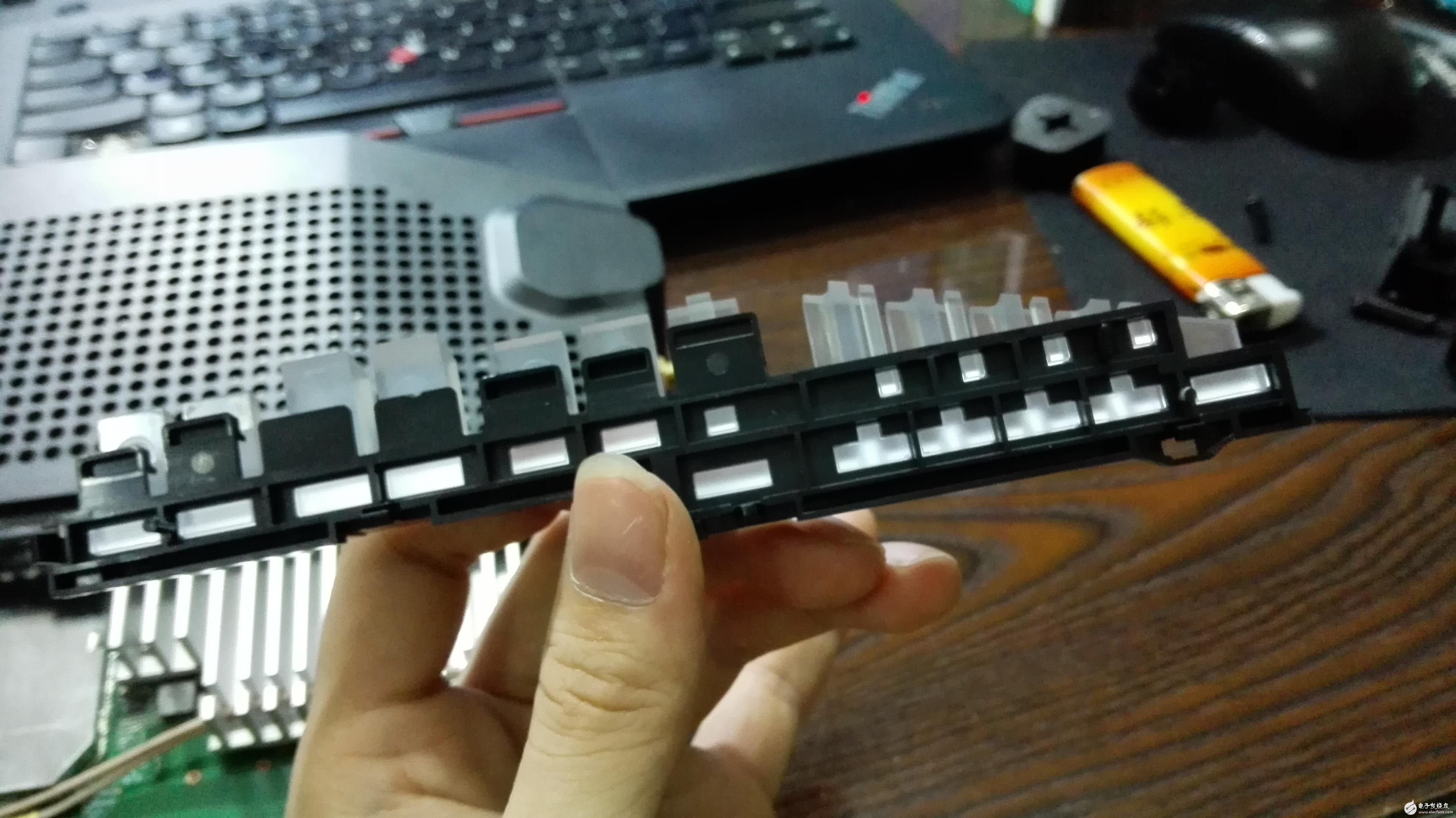

這個東西，剛拆的時候，我還不能確定它只是一些導光板，我一直以為，這是一些特殊定制形狀的LED燈。然而當我把這塊拆出來的時候，我看到了藏在下面的貼片LED燈。而且這些白色的條狀物沒有任何電氣連接的時候，我就敢肯定，這果然是導光條！

導光條有啥好處我說不太上來，不過，稍微細心點的人，光從這照片都能注意到這導光條是磨砂處理的，這有個好處，就是透出來的光要柔和許多。所以，即使燈的亮度很高，看起來，也不會很刺眼。

最后，由于我對路由器和無線射頻電路，以及PCB布線這些都沒有什么經驗，所以我只能驚嘆于這個電路的復雜，像那個非常像主控的兩個Marvel主芯片在一起的那一片被金屬外殼罩住的部分，里面的元件就非常的小，我在里面看了半天唯一印象深刻的是：

1.幾條連續彎弧的線，連成了一條看起來非常像河道的線，這和一般PCB總是四四方方不一樣，觀賞性十足，至于是否有射頻布線上的講究，偶就不理解了。只是記得，射頻這個東西，布線也是特別講究的。

2.我好像認出了其中有幾塊PA（無線射頻功放）芯片，以及它附近的幾組有0201電容或者電感組成的巴倫匹配線。我對這個不熟，只是因?yàn)樵?jīng)做過CC2530，所以對這個電路結構印象深刻。

由此我開始判斷，果然是在散熱器下的才是 整個路由器的主控CPU，這兩個想必應該是無線收發控制芯片。不過任何過多的猜測都是多余的，網上很多拆的不比我徹底的拆機貼，要想知道更多直接去搜更快。
