鑒于煤礦主排水泵房在礦井安全中的重要地位，設計了一套適用于煤礦主排水泵房的溫度監測系統。系統采用主從式結構，分為檢測主站和采集分站兩部分。采集分站選用數字式溫度傳感器MAX6577對排水泵房中十個測點的溫度信號進行分時采集和處理。檢測主站實時接收分站的溫度數據，可實現溫度顯示、超限報警、記錄存儲等功能。主站與分站之間的數據傳輸采用RS485總線。系統結構簡單，維修量小，可靠性高，具有很好的推廣價值。

采集分站的硬件設計

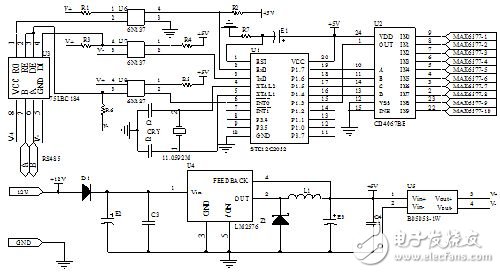

采集分站主要是完成對十個測點的溫度測量，并與檢測主站進行通信，從而完成溫度數據的傳輸。分站CPU選用片內資源與標準8051單片機完全兼容的STC12C2052型號單片機。由于系統測量精度要求不高，而且排水泵房中各測點（主電機前后軸、減速機前后軸以及液壓油站等）的溫度值都低于 100℃，因此，選用低功耗的數字溫度傳感器MAX6577作為各測點的溫度檢測傳感器。分站對各測點的溫度傳感器供電，傳感器的輸出端即可產生與溫度有關的頻率值，分站經計算后即可得到各測點的溫度數據。分站CPU通過控制16選1數字控制模擬開關芯片CD4067來完成對十路溫度頻率信號的分時采集。分站電源部分采用開關電源穩壓芯片LM2576-5.0將DC12V電源轉換為DC5V電源，為溫度傳感器以及分站供電，同時對DC5V電源隔離后，為通信模塊供電。采集分站電路圖如圖3所示。

圖3 采集分站電路圖

煤礦主排水泵房溫度監測系統在煤礦現場的應用提高了煤礦檢測儀器的總體智能化水平，減輕了現場工作人員的檢修工作量，有效地減少了煤礦因排水系統故障引起的安全事故。現已在山東裕隆集團某煤礦運行，現場運行反應良好，對煤礦安全生產起到一定的積極作用，具有很好的應用前景。
