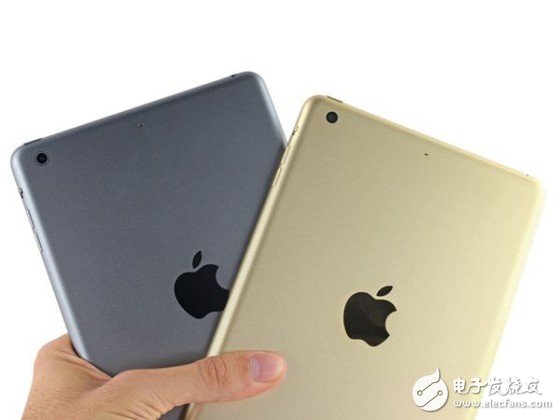

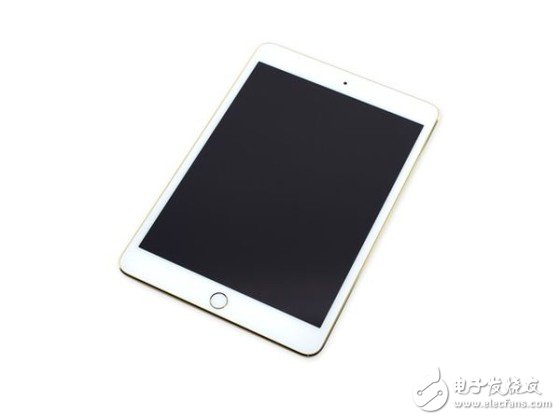

北京時間2014年10月17日凌晨，蘋果發布了最新款的iPad mini 3平板電腦，而這款產品的名稱，則毫無創意的命名成了iPad mini 3。這是蘋果所發布的第三代小尺寸平板電腦。

iPad mini 3已經發布有一段時間了，國行產品也已經上市，配備Touch ID的iPad mini 3就這樣與iPad Air 2一同發布了更新，不過更新幅度卻不如iPad Air 2。與iPad mini 2相比，除了升級了Touch ID功能以及加入了土豪金顏色以外，貌似與iPad mini 2并沒有什么太大區別。那么事實真的如此么？今天，國外知名拆解網站對iPad mini 3進行了拆解，讓我們一探究竟，看看這款設備內部是否會有一些變化呢？

iPad mini 3 的詳細配置為：

● 7.9 英寸 （對角線） LED 背光 Multi-Touch 顯示屏，具有 IPS 技術

● 配備 64 位架構的 A7 芯片、M7 運動協處理器

● 500 萬像素 iSight 攝像頭 + 20 萬像素FaceTime HD 攝像頭

● 支持無線網絡 （802.11a/b/g/n）；雙頻 （2.4GHz 和 5GHz） 和 MIMO 技術

● 內置 23.8Whr 可充電鋰聚合物電池

● 三軸陀螺儀 + 加速感應器 + 環境光傳感器

那么 iPad mini 3 與 iPad mini 2 有什么區別呢？

● 首先，iPad mini 3 現在支持 Touch ID，可以用來進行 Apple Pay

● 第二，iPad mini 3 有更大的容量選擇

● 第三，就是金色版本

與 iPad Air 2 相似，iPad mini 3的型號為 A1599

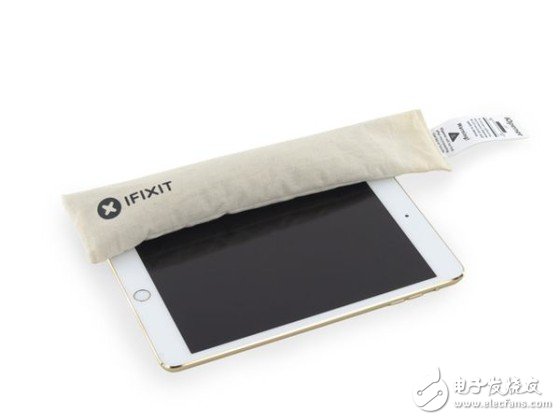

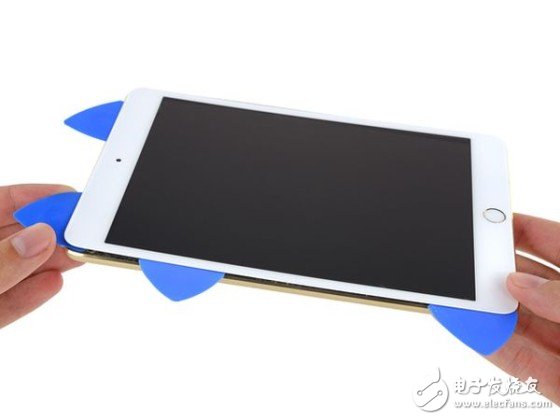

通過專用工具加熱 iPad mini 3邊緣，并用 iOpener 工具打開 iPad mini 3

取下玻璃面板

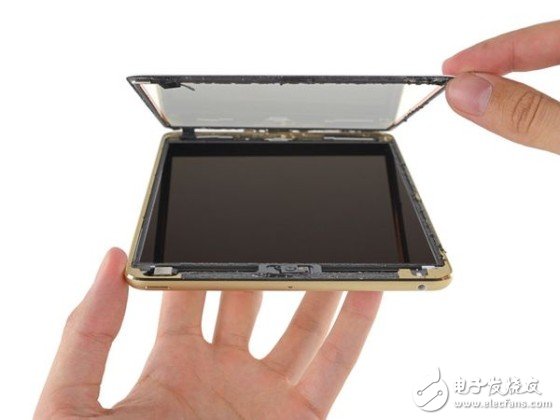

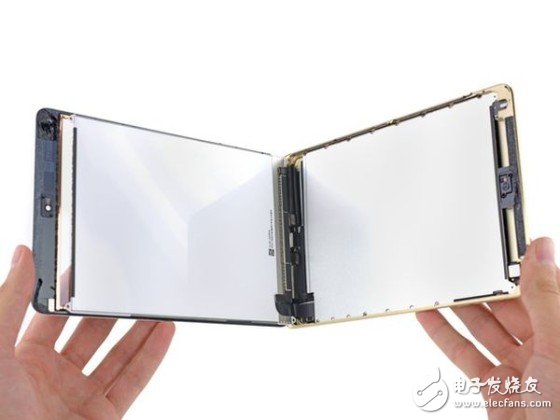

取下前置玻璃面板

與全新 iPad Air 2 不同，前置面板玻璃和 LCD 仍然是獨立的組件，可以單獨替換

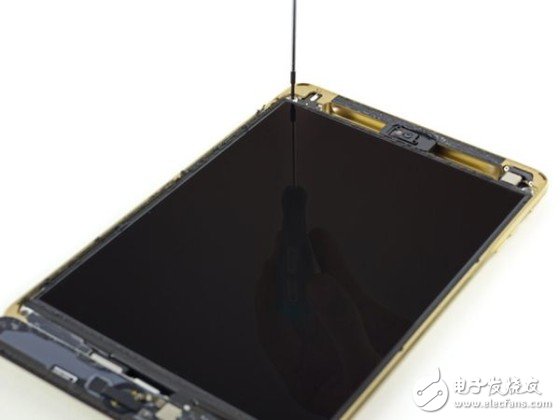

屏幕部分

iPad mini 3

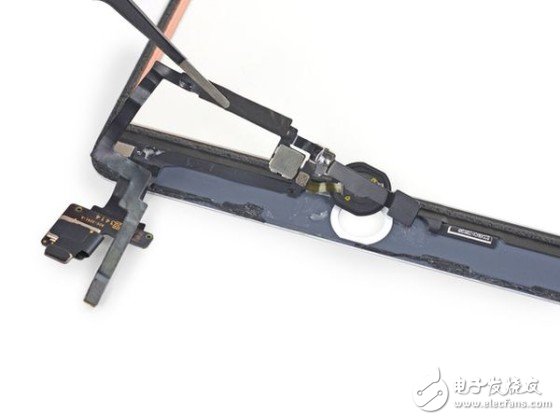

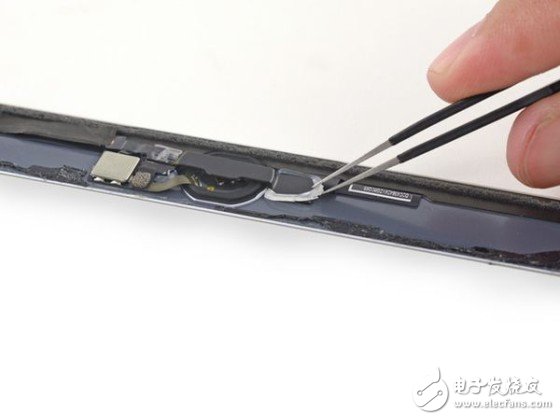

當 LCD 拆下時，我們發現了一些 Home 鍵線纜，使用粘合劑固定

Touch ID采用粘合劑粘在了面板上

確認無誤是粘合劑，將 Home 鍵與前置面板固定。如果碎屏需要小心翼翼將其一處，才能確保 Touch ID 功能性

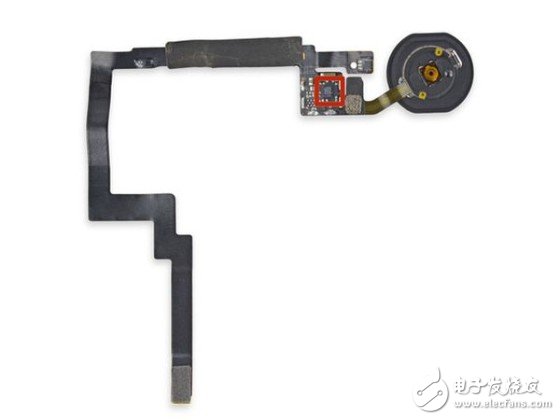

Touch ID 模塊

Touch ID模塊

Touch ID 沒有太多驚喜，iPad mini 3中的 Touch ID 傳感器來自恩智浦 NXP，型號為8416A1

Touch ID模塊

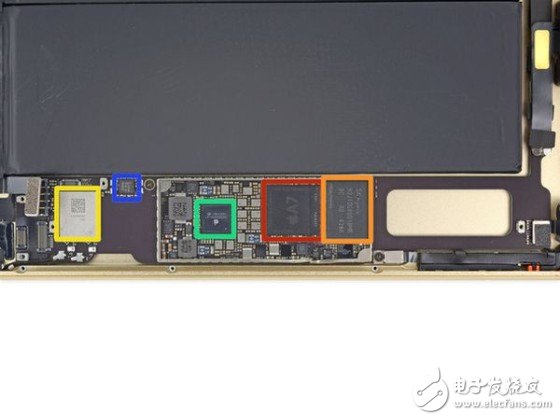

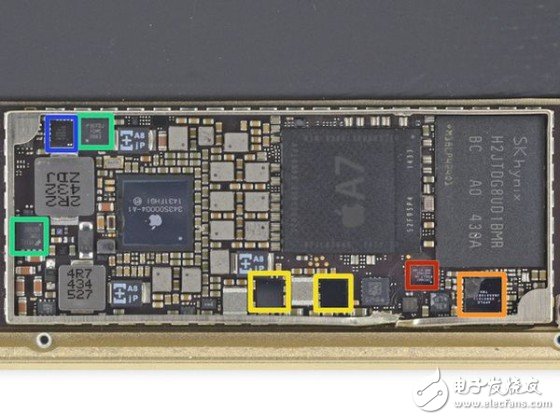

iPad mini 3的主板，上面包含的芯片有：

● 紅色：蘋果 A7 APL0698 SoC，A7芯片中包含 SK 海力士 H9CKNNN8KTARKR 1GB LPDDR3 運行內存

● 橙色：SK 海力士 H2JTDG8UD1BMR 16GB 閃存

● 黃色：環旭電子 339S0213 WiFi 模塊

● 綠色：蘋果 343S00004-A1 芯片

● 藍色：恩智浦 65V10 NFC 控制器

主板

更多芯片：

● 紅色：恩智浦 LPC18A1（蘋果 M7 運動協處理器）

● 橙色：蘋果（Cirrus Logic）338S1213音頻解碼器

● 黃色：蘋果 338S1199——可能是音頻放大器，與之前 iPad mini 中的蘋果338S1077類似

● 綠色：仙童半導體 FDMC6676BZ 和 FDCM6683 金氧半場效晶體管

●藍色：恩智浦1610A1顯示接口 IC

主板細節

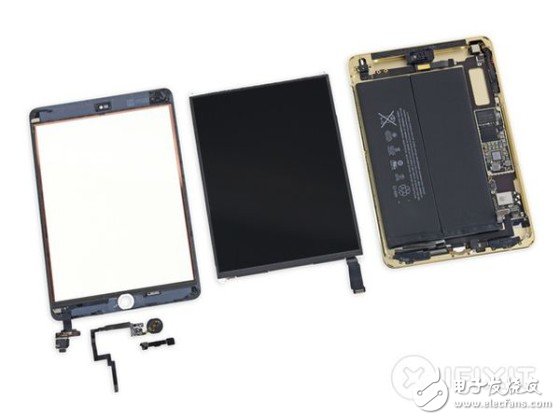

拆解完成

拆解之后的全家福

如果滿分為10分，iPad mini 3 的可維修性評分只有2分。LCD 和玻璃沒有焊接在一起，方便更好拆解，電池沒有焊接在主板上。不過，大量的使用粘合劑導致設備非常難于維修；Lightning 連接器焊接在主板上，所以損壞后非常麻煩；移除 Touch ID 難度大，更換屏幕成為嚴峻考驗！

寫在最后：

筆者認為iPad mini 3甚至不能夠用“全新”來形容，這只是iPad mini 2的簡單升級版，僅僅在Home鍵方面有所改進。說得更直白一些，把iPad mini 2的Home鍵模塊換成支持Touch ID功能的，它就變成了iPad mini 3，它的磨具，甚至是主板，都有可能跟iPad mini 2基本一致。的確，iPad mini 3可以說非常令人失望。iPad mini 3采用的A7處理器已經用了一年多的時間，性能雖然現在看來還算表現出眾，但是誰能確定這款處理器還能再保持一年的領先？

但是不得不佩服蘋果的產品研發實力和工業設計，即便iPad mini 3并沒有太大變化，但它依舊是當下最好的小尺寸平板電腦之一。現在市場中的小尺寸平板電腦，并不會對它造成太大威脅，不過這也只是現階段而已。iPad mini 3對于普通消費者來說，并沒有太強的吸引力。如果你已經手持iPad mini 2，那么基本不用考慮購買iPad mini 3了。如果你覺得手中的iPad mini第一代不太給力，則可以考慮升級iPad mini 3或者等iPad mini 2降價之后，入手二代產品。

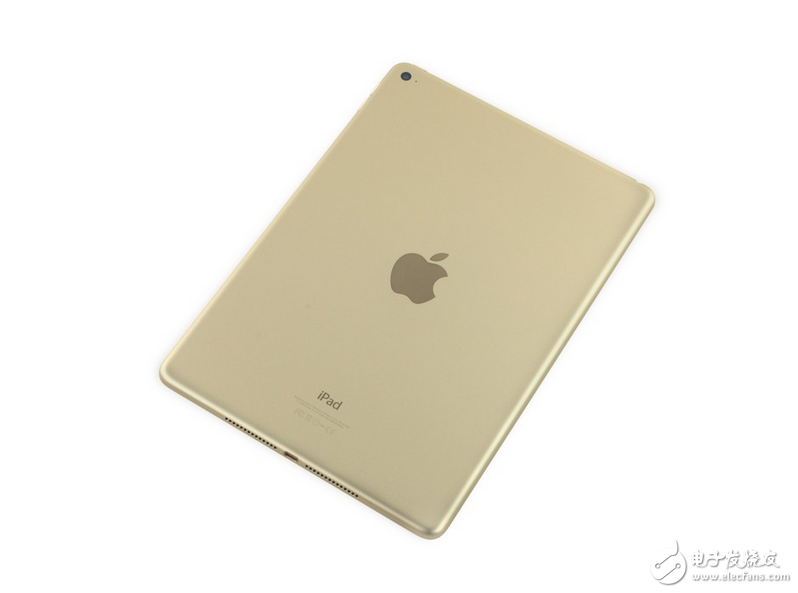

土豪金iPad Air2拆解

蘋果公司于當地時間10月16日上午10點（北京時間10月17日凌晨1點）在美國加州庫比蒂諾（Cupertino）總部 TownHall大廳發布了全球最薄平板iPadAir2，該機最大的改變在于添加了TouchID指紋解鎖功能、新增土豪金版本，機身厚度也壓縮到 6.1mm，并裝備最新更加強悍的A8X處理器，配置2GB內存，拆除電池，根據數據顯示為7340毫安時/27.62瓦時，相比較iPadAir的 8827毫安時/32.9瓦時容量有所下降。最終iFixit給出的可維修分為2分（總分為10分，分數越高越容易維修）。

iPad Air 2 成為了“全球最薄的平板”，The Verge 評價說它“薄得像塊屏幕”。拆機大神 iFixit 將它大卸八塊，來看看這個機身中隱藏了什么。

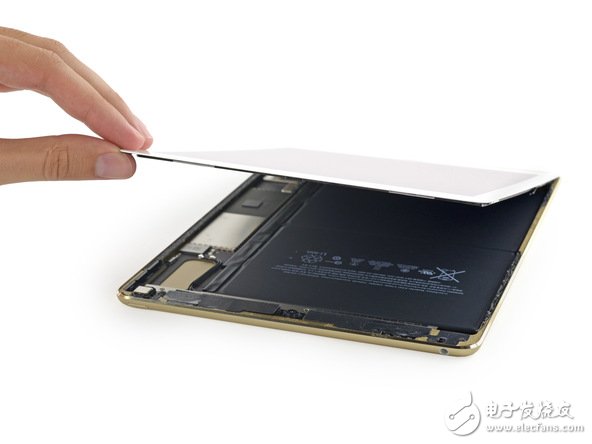

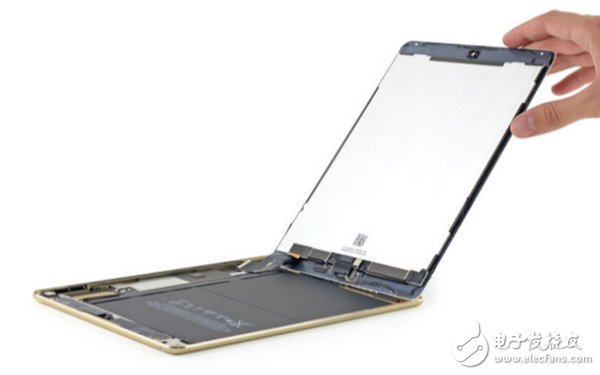

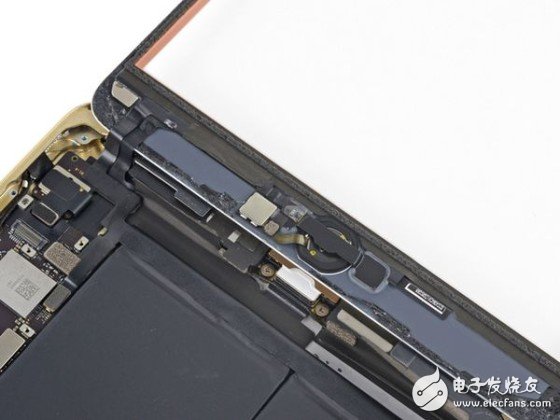

iFixit 首先撬開了前面板。前面板比前代 iPad 的要堅硬，比較難開。面板的上的排線都被安排在了底部，這一點同前代產品大有不同，后者將排線放置在了兩側的位置。這個改變是積極的，這意味著更換屏幕將變得更為輕松。

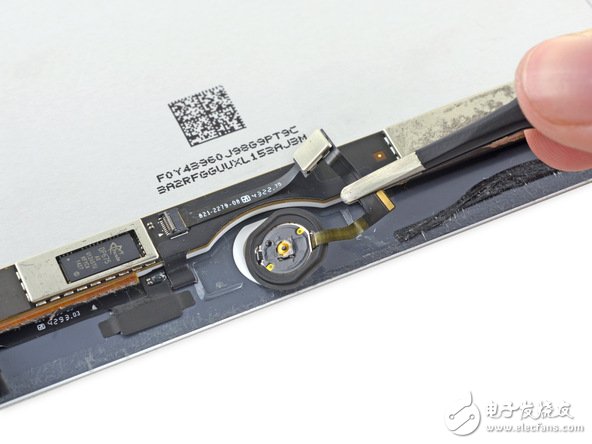

前面板上最重要的部件就是 Touch ID 傳感器了，它的構建排列很像 iPhone。移開 Home 鍵之后，可以看到一個獨立的集成芯片，這就是 8416A1 Touch ID 傳感器。

iPad Air 2 的環境光傳感器被分為兩個，其中一個位于耳機插孔處。這有可能是為了提高感應器的準確性。

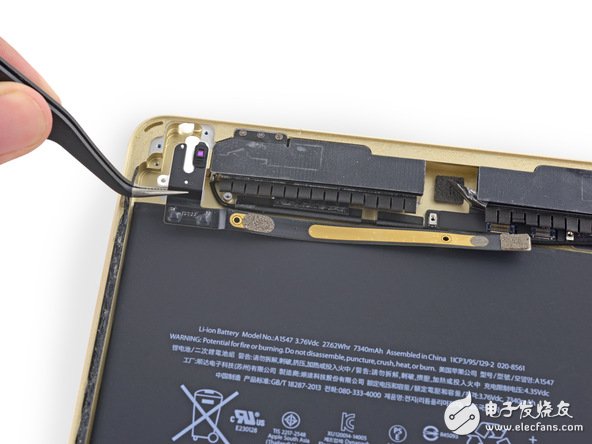

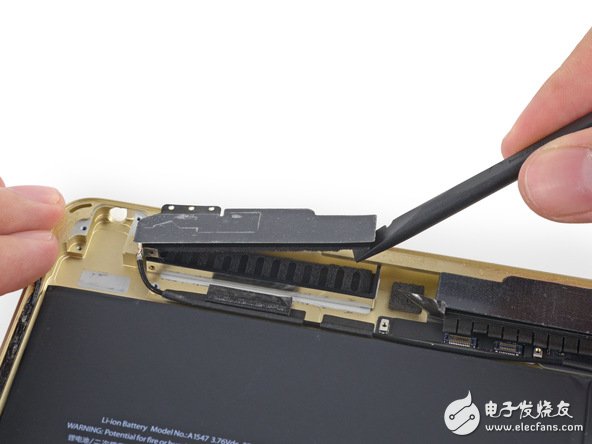

Wi-Fi 模塊的天線被移到了機身的頂部，之前的產品中，天線是在底部邊緣處。

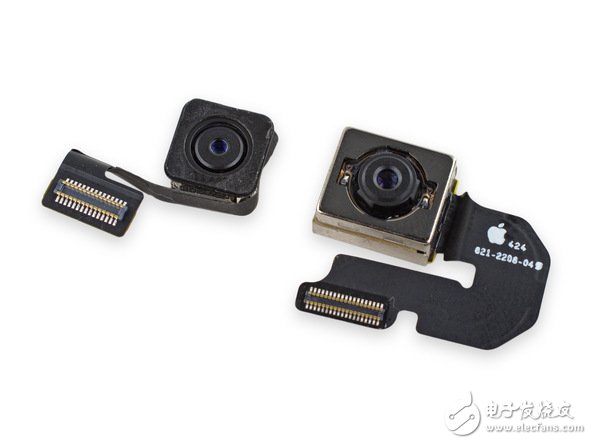

接下來是兩個攝像頭。800 萬像素的攝像頭比 iPhone 6 Plus 的要小一些，但是相比上一代 iPad Air，它已經有了極大的飛躍。

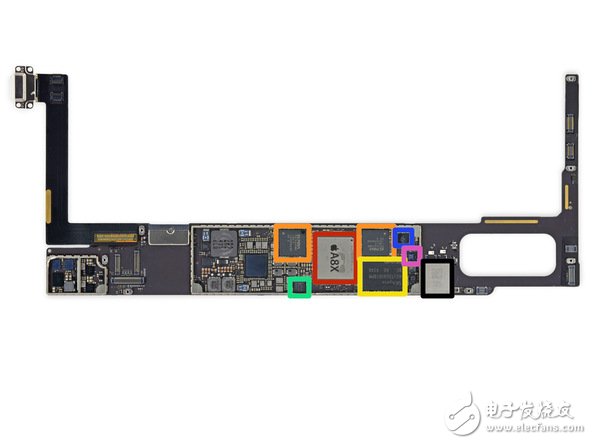

重點來了，主板上我們可以清楚的看到 A8X 處理器（紅色）。除此之外的組件包括：

爾必達/美光科技的 F8164A3MD 內存，一共 2 GB。（橘色）SK 海力士 H2JTDG8UD1BMR NAND 閃存，共 16 GB。（黃色）NXP 65V10 NFC 模塊，和 iPhone 6/iPhone 6 Plus 的相同。（綠色）蘋果（Cirrus Logic） 338S1213 音頻解碼器。（藍色）蘋果 M8 協處理器。（紫色）Murata 339S02541 Wi-Fi 模塊。（黑色）

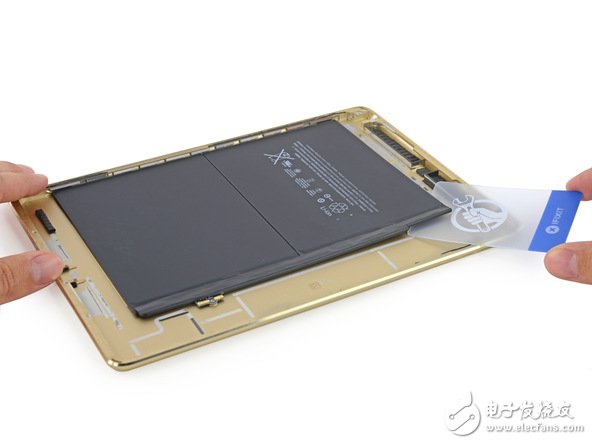

電池方面，由于機身更薄，電池容量下降到了 27.62 Wh，上代 iPad Air 為 32.9Wh，蘋果稱 iPad Air 2 仍然有 10 小時的待機時間。

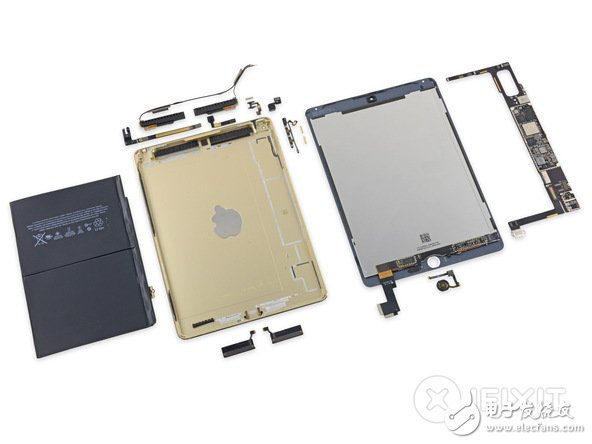

照例來張全家福。這一次，iFixit 給 iPad Air 2 打出的可維修指數為 2 分，分數越高，越容易維修，最高為 10 分。

LCD 和前面板被焊接在了一起，這稍微簡化了打開的步驟，但是它同樣也增加了維修時的碎屏以及 LCD 損壞的風險。

和前代產品一樣，前面板和其他設備是用粘合劑粘合在一起的，這也增加了維修時的風險，其他空間里的粘合劑同樣讓維修變得更為復雜。
