在正式開始拆解細節之前，我們對蘋果官方提供的規格進行修訂和完善，iPad Air 2詳細規格如下：

9.7英寸IPS多點觸控LCD屏幕，分辨率為2048*1536，像素密度為264ppi，配備防眩光涂層

64位A8X處理器（傳言是三個核心，時鐘頻率為1.5GHz），匹配2GB內存和M8協處理器

800萬后置iSight攝像頭，能夠拍攝30fps的1080P高清視頻、120fps的720視頻

120萬前置攝像頭，能夠拍攝720P視頻

Touch ID指紋解鎖+氣壓計+雙麥克風+3軸陀螺儀+加速計+環境光傳感器

支持802.11ac的雙天線MIMO WiFi和藍牙4.0

蘋果提供16GB/64GB/128GB的板載儲存版本

iPad Air 2采用了“A15xx”的新型號序列，所以WiFi版本iPad Air 2型號為A1566。

iPad Air 2諸多重要改變之一就是新增Touch ID指紋傳感器。

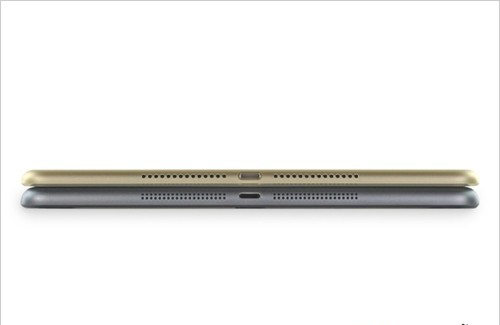

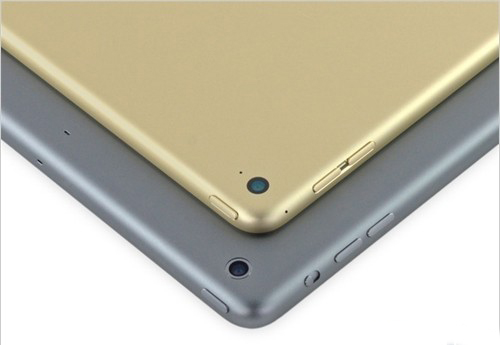

蘋果將iPad Air 2的厚度壓縮至6.1mm，甚至比鉛筆更薄。

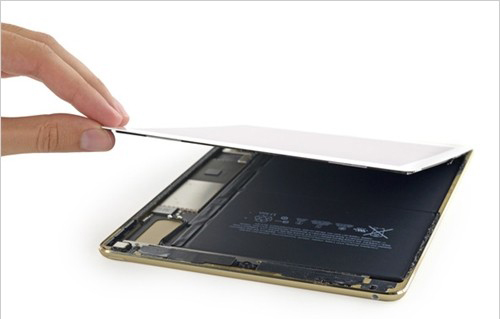

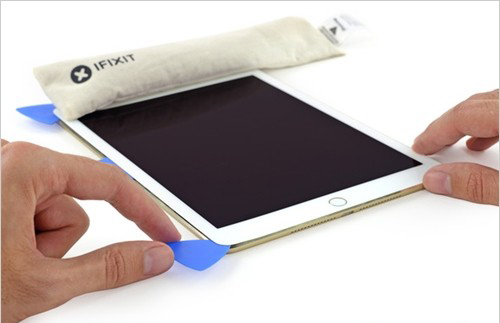

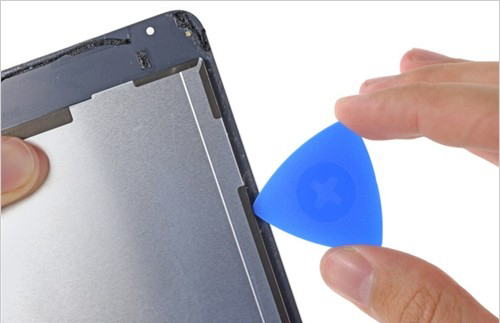

好，介紹完了機身外觀，我們正式開始拆解。使用撬片非常小心的從邊緣將屏幕撬起來。在此過程中要比前代難拆一點。

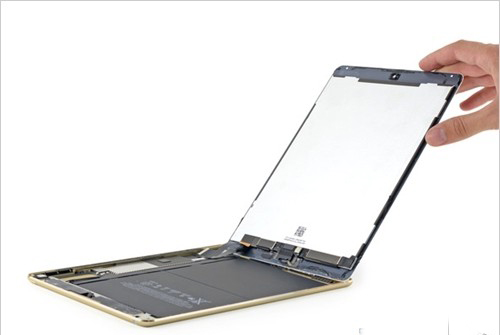

在拆開之后我們可以看到屏幕和主板之間的連線都集中在屏幕下方的位置，相比較此前iPad Air這是非常受歡迎的改變，這意味著消費者自行更換屏幕或者LCD排線更加輕松簡單了。

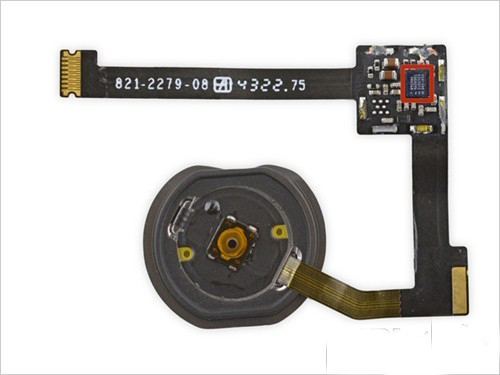

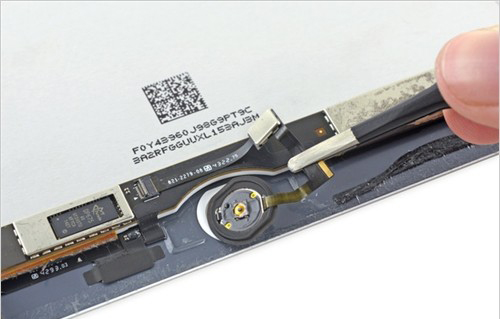

Touch ID的傳感器排線同iPhone上使用的非常相似，在Home按鍵拆除之后我們可以看到下方看到一個獨立的集成芯片，根據觀察后發現這是NXP半導體公司的8416A1 Touch ID傳感器。

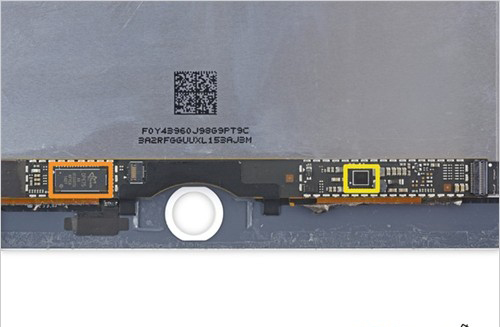

在前面板拆解中我們發現了更多集成芯片：

桔色：Parade技術公司的DP675 LCD主控

黃色：德州儀器的TPS65143A LCD Bias 解決方案

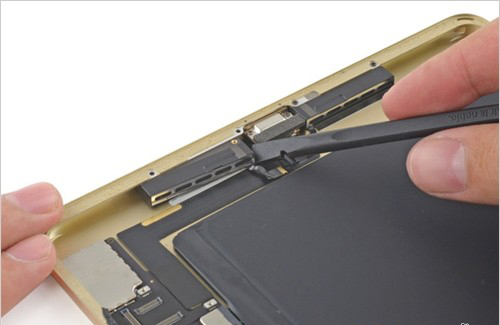

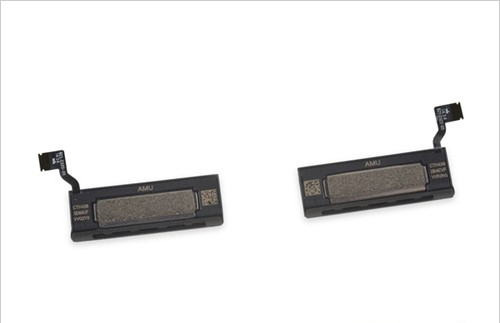

這是我們拆除的各種小部件，包括揚聲器等等

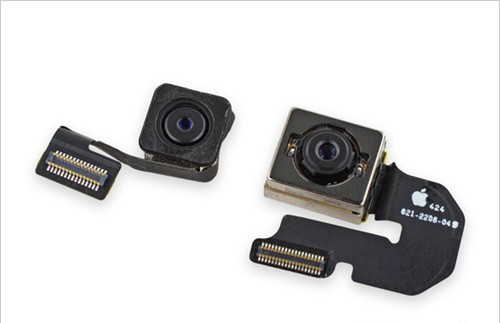

移除FaceTime HD攝像頭和800萬iSight攝像頭

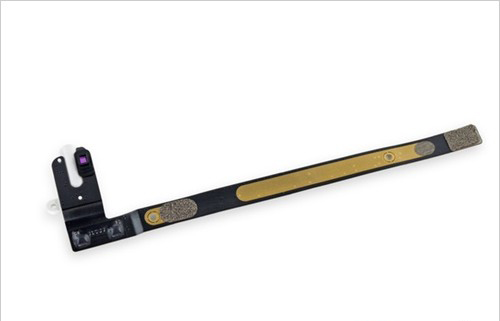

耳機插孔的位置和設計基本上相同

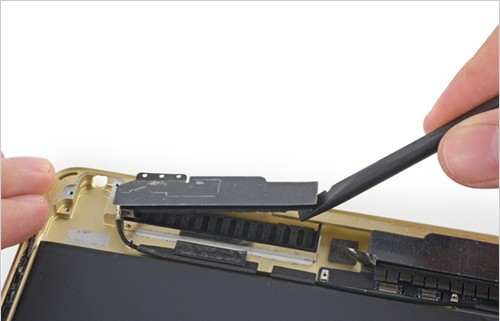

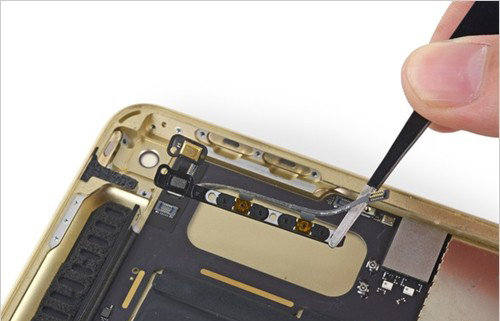

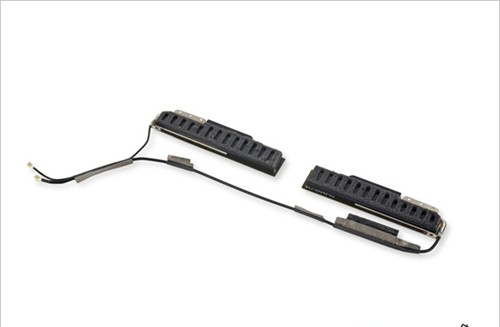

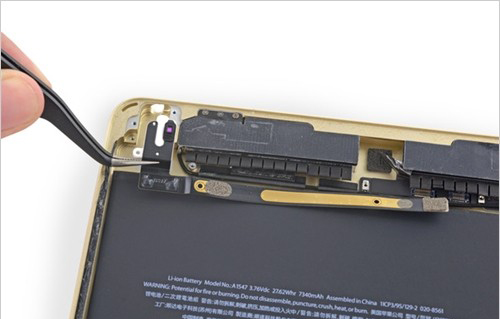

拆除雙天線

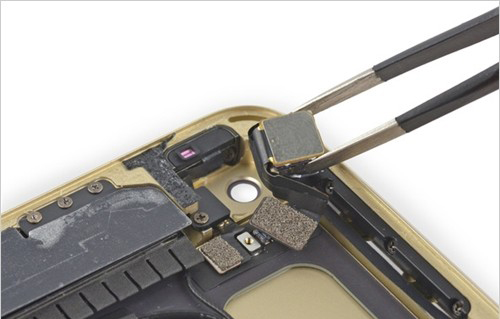

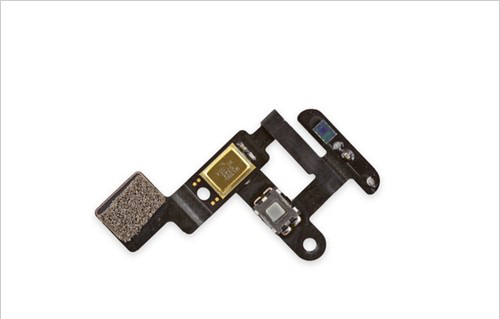

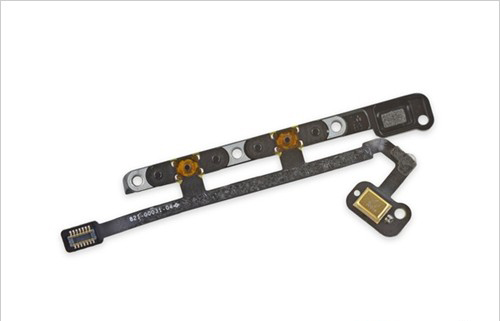

移除麥克風、環境光傳感器

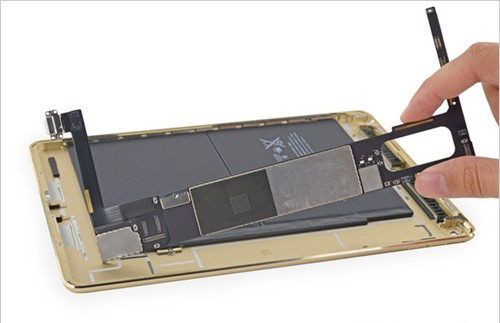

非常不幸的是邏輯主板依然使用膠水進行固定

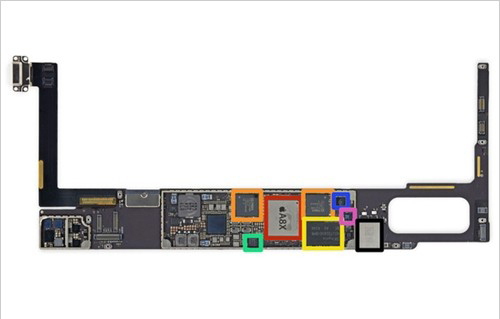

接下來我們對邏輯主板各個元件進行介紹：

紅色：蘋果APL1012 A8X 64位處理器

桔色：爾必達/美光科技的F8164A3MD的8Gb內存（1 GB x 2 = 2 GB）

黃色：SK海力士H2JTDG8UD1BMR的 128Gb（16GB）NAND閃存

綠色：NXP 65V10 NFC模組（同iPhone 6/iPhone 6 Plus所用相同）

藍色：蘋果（Cirrus Logic） 338S1213音頻解碼器

紫色：NXP半導體公司LPC18B1UK ARM Cortex-M3微型主控（蘋果M8協處理器）

黑色：Murata 339S02541 Wi-Fi模組

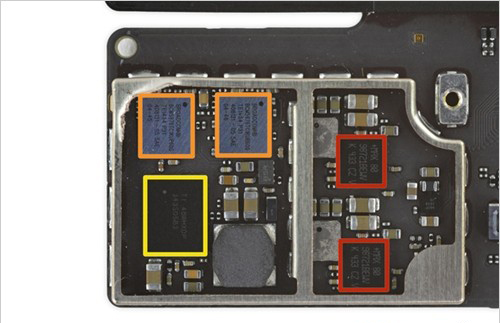

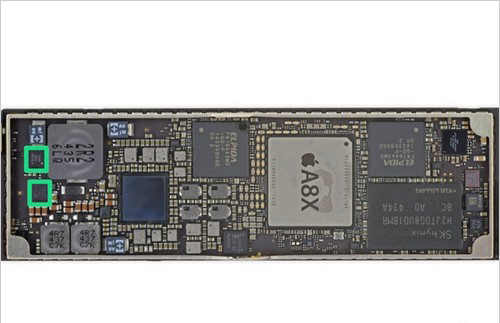

繼續：

紅色：Maxim Integrated MAX98721BEWV振動器

桔色：博通BCM5976數字化控制器

黃色：德州儀器TI48WHXDP 343S0583

綠色：仙童半導體公司FDMC 6683和FDMC 6676BZ

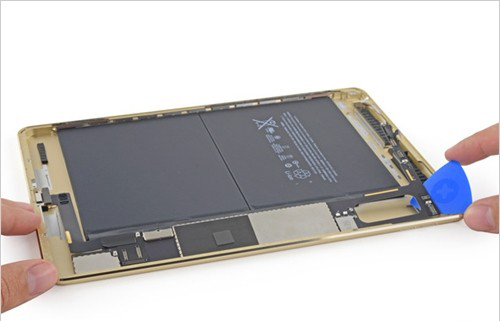

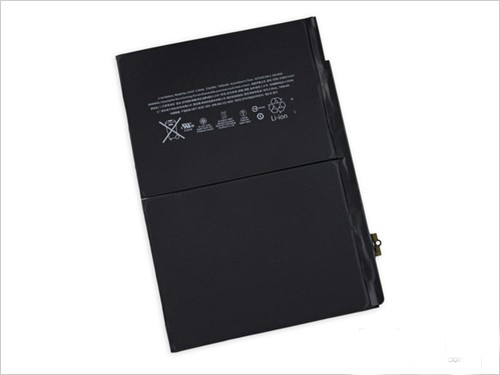

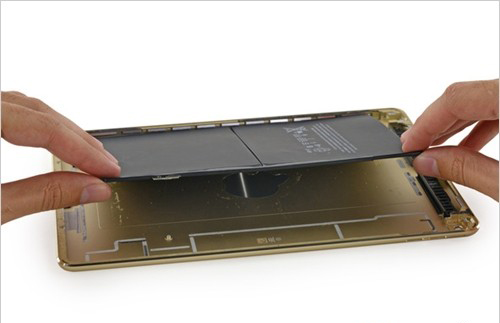

拆除電池，根據數據顯示為27.62 Wh，相比較iPad Air的32.9Wh能力有所下降

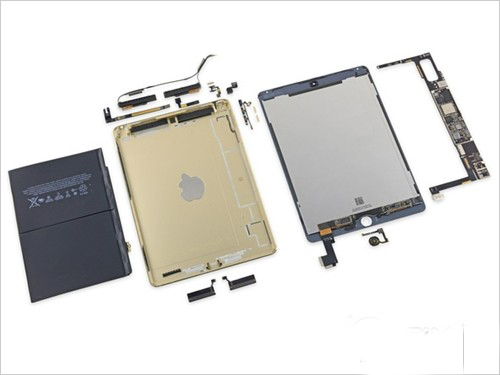

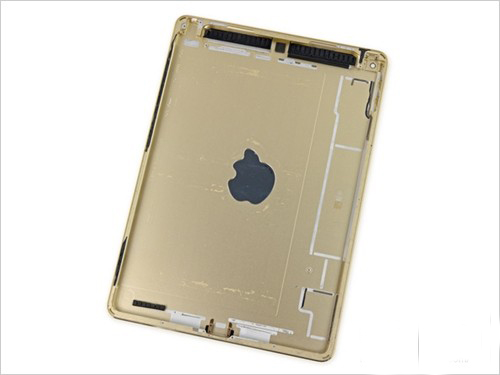

全家福

優點：

電池并未焊接到邏輯主板上

LCD和前面板玻璃整合在一起。這簡化了拆解過程。

缺點：

屏幕破碎后增加了維修成本，被迫需要完整進行更換。此外當拆解的時候增加了對LCD屏幕的損壞。

同此前iPad一樣，前面板使用了膠水，在維修和拆解過程中增加碎屏風險。

機身內部大量使用了膠水進行規定，這意味著用戶維修變得比較麻煩。
