芯片：PCM2912

想要更好地了解PCM2912，可以點擊下面鏈接下載相關資料：

PCM2912芯片介紹

PCB：雙面板

外形尺寸：想裝在U盤殼中，精致美觀

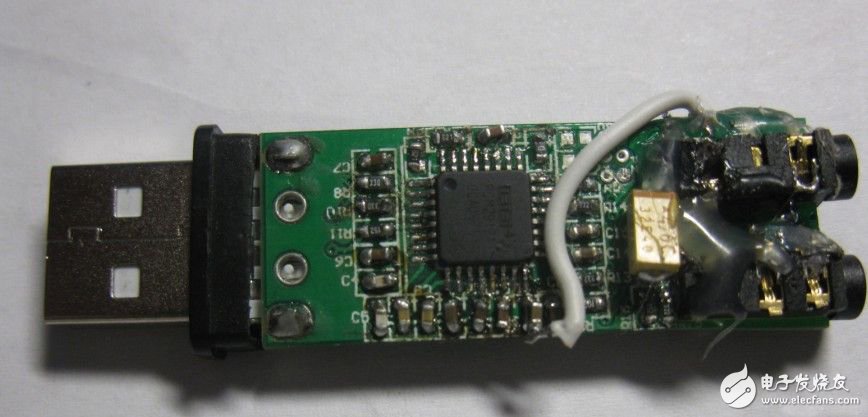

以下是電路板的實物圖：

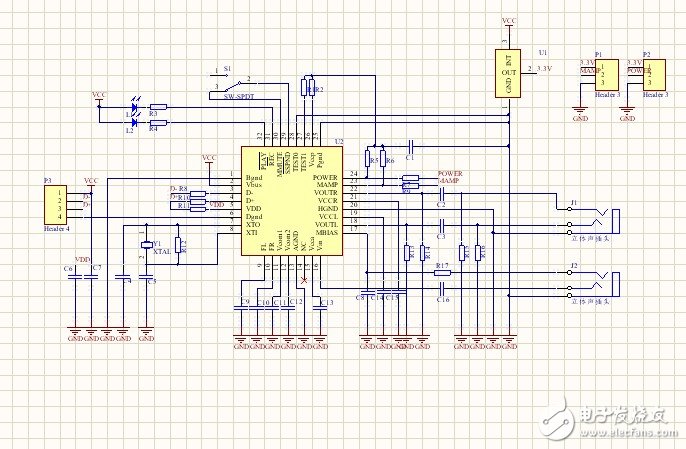

先給大家看一下原理圖：

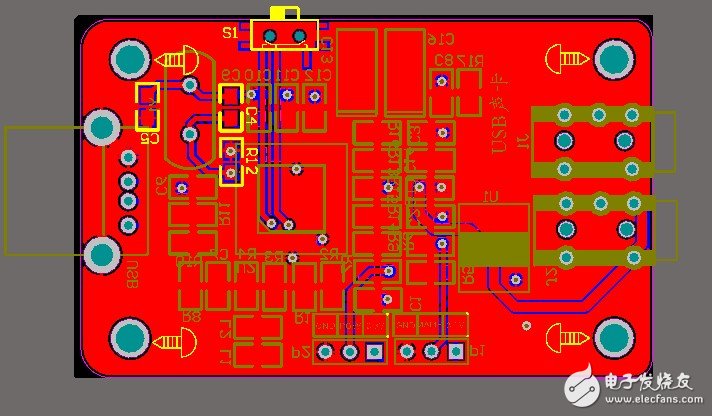

接下來是PCB的設計圖：

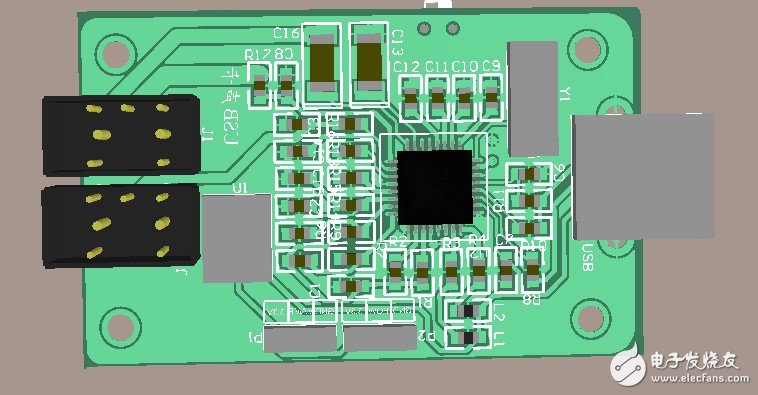

PCB設計的3D識圖：

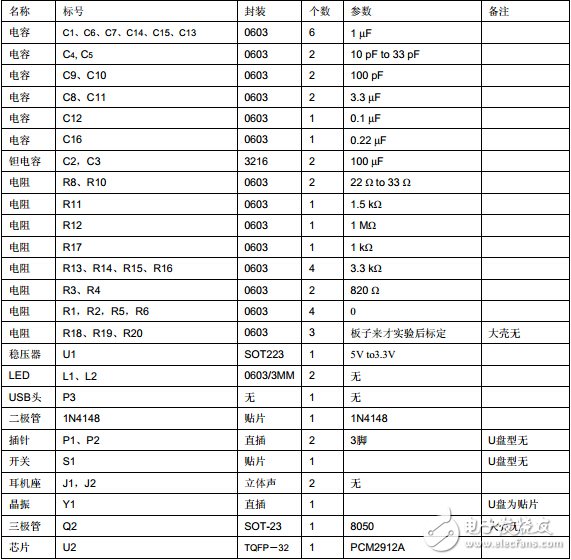

元件清單：

外型U盤殼：

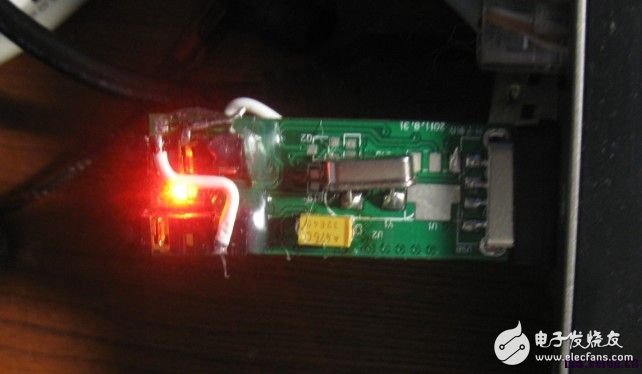

聲卡開始工作：

調試心得：

1、 由于耳機尺寸不對，電路板耳機座有點小，需要用挫刀挫電路板耳機座 0.3MM。

2、 耳機的兩個定位柱不要，用刀片去掉。

3、 PCB 寬度有點寬，若要裝入外殼，也要用挫刀需要修改 PCB 的寬度，還需要用挫刀修

一下外殼，使外殼的內徑增大，我做 PCB 的時候由于沒有外殼，按商家給我的尺寸做

了，結果商家給我的是外徑，馬虎了一次！！！

4、 其中 U1，Q2，R19，R20，R7，R9 不用焊，是我調試它的功能設計的，如果只想要功

能不必接。Q2 好像我也忘了，不好意思，用的 8050 的三極管。

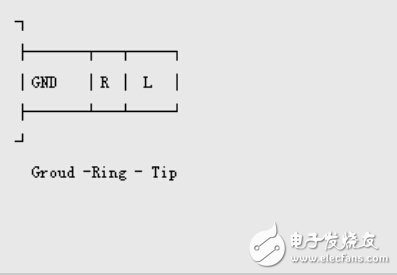

5、 當時也不知道聲頻接口，網上查圖，看到這個資料，附圖：

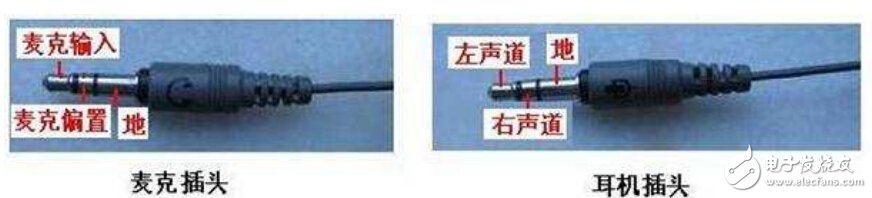

我把這個當成了耳機座，結果是耳機插頭的，真正的附圖：

而我畫電路的時候耳機座都是屁股地，這是一個錯誤。不過不用改，也會有聲音，但左右聲

道有區別，大家細細辨別。

6、 晶振本來就是貼片的，但我買的時候店里只有插件的，沒有辦法，電子城我轉遍了。

7、 按上述稍改，插入就會發現新硬件的。
