本內容提供了蘋果ipod nano、ipod Touch、ipod classic的產品拆解圖，讓大家更加全面的了解蘋果產品.

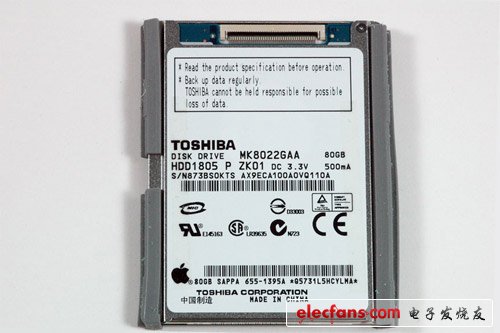

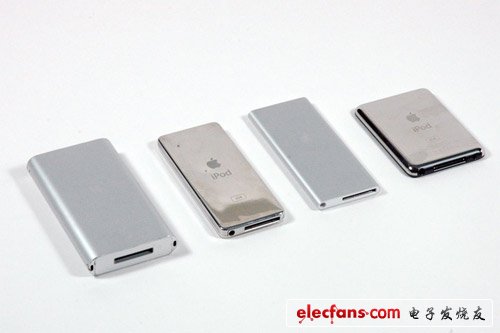

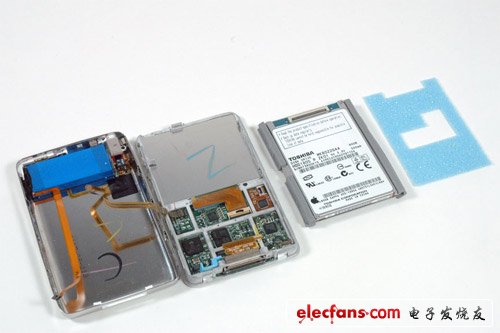

下面的一組照片，是蘋果公司iPod classic和nano的拆解圖片，iPod nano現在使用了相當數量的粘合劑，以使它更牢固的組合在一起。iPod classic使用了更輕薄的硬盤，并在顯示屏后搭配了新的金屬板，我們推測它的作用是保護顯示屏，以防止顯示屏破裂。

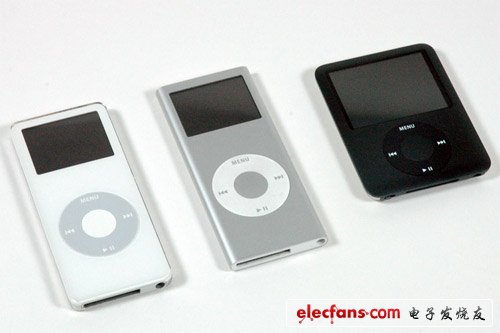

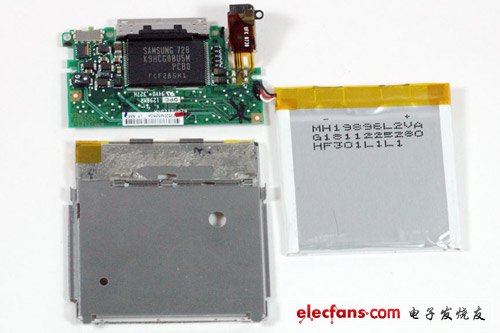

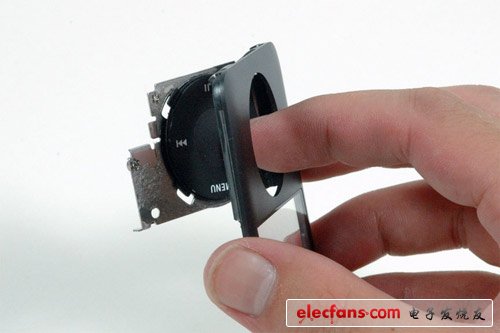

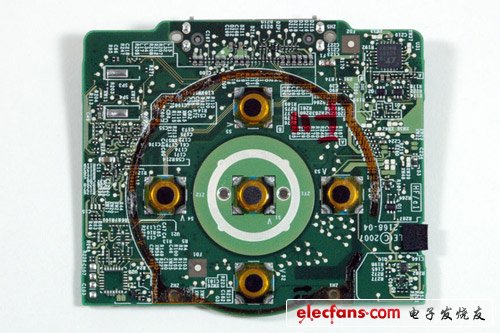

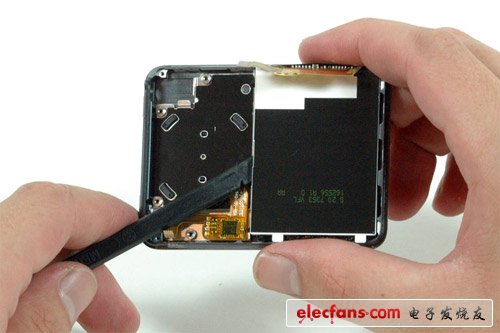

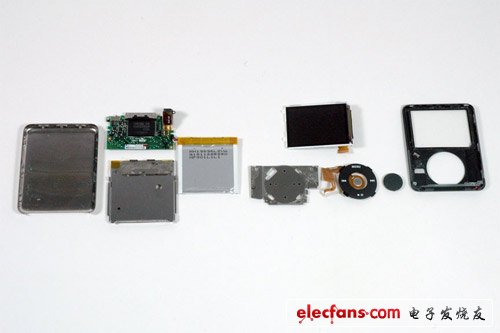

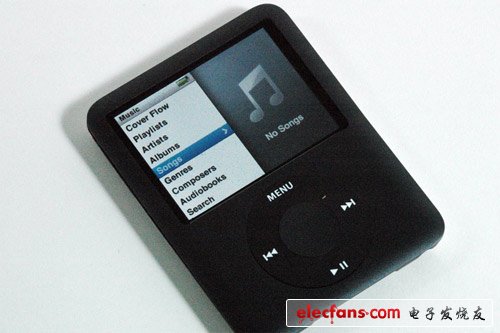

iPod nano

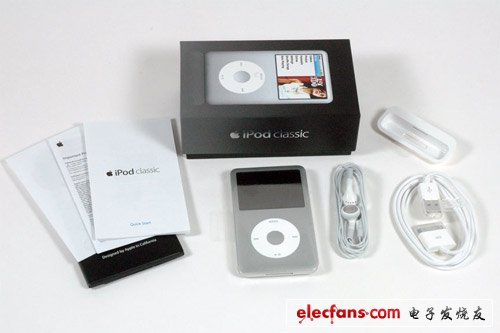

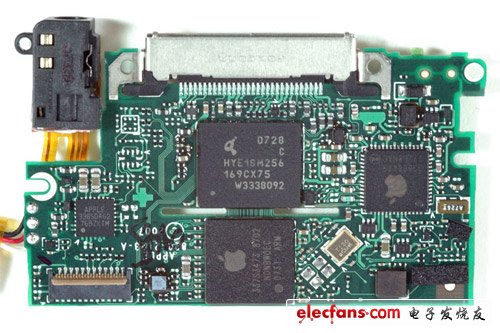

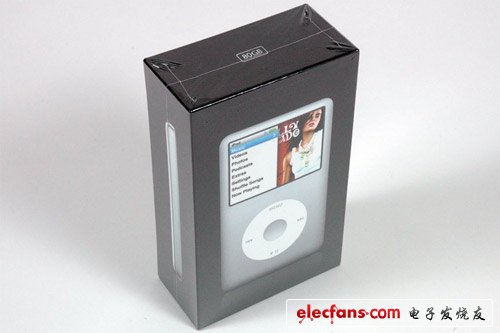

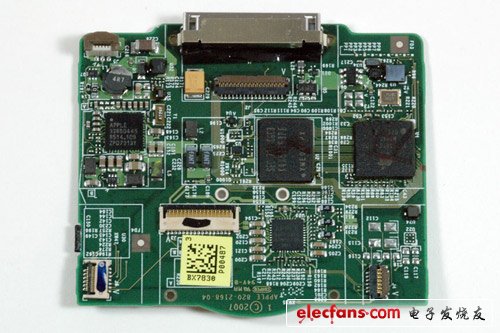

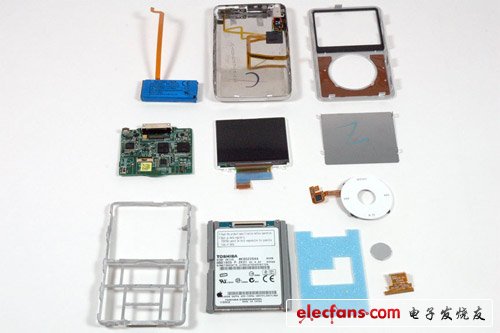

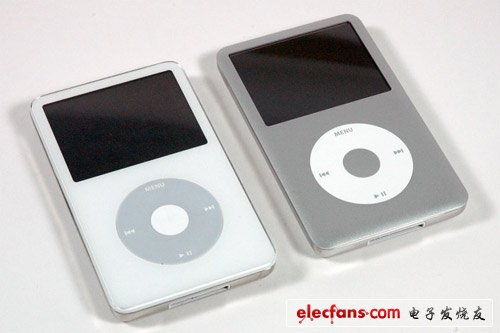

iPod classic

我們前面已經為大家展示了iPod nano和iPod Classic播放器的拆解圖片，現在我們又為大家送上iPod Touch播放器的拆解圖片，這是蘋果迷們最為關注的一款產品。iPod Touch播放器與iPhone手機最為相似，也被認為是“沒有通話功能的iPhone”。

拆解后發現，iPod Touch播放器內部與iPhone手機的內部構造確實十分類似。此外，iPod Touch播放器內部并沒有藍牙模塊，這也證實了iPod Touch不能支持藍牙功能的猜測。

iPod Touch配置了3.5英寸可視面積的人體感應式觸摸屏，分辨率為320×480像素，有8GB和16GB兩個版本，采用了閃存作為存儲介質，目前蘋果官方網站已經開始進行預售。

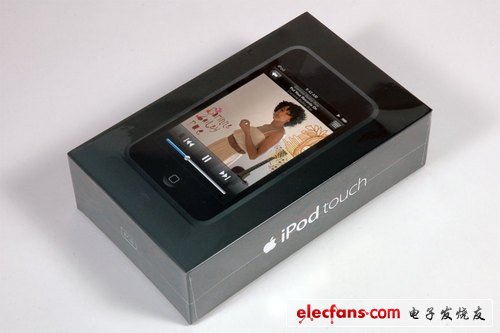

蘋果iPod Touch播放器外包裝

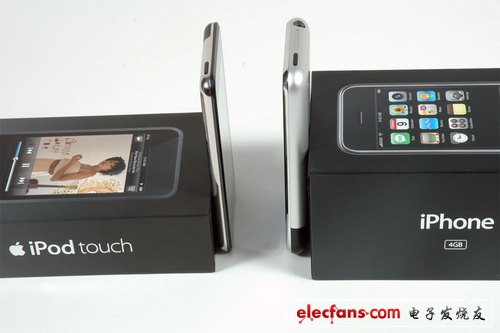

iPod Touch(左)厚為8mm，重為4.2盎司;iPhone厚11.6mm，重 4.8盎司

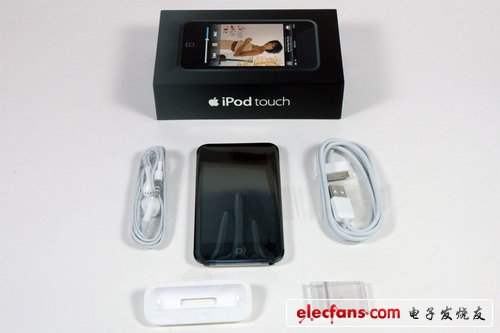

iPod Touch包裝里包括數據線、耳機、底座、支架等附件

使用支架可豎立

iPod Touch比iPhone短5mm

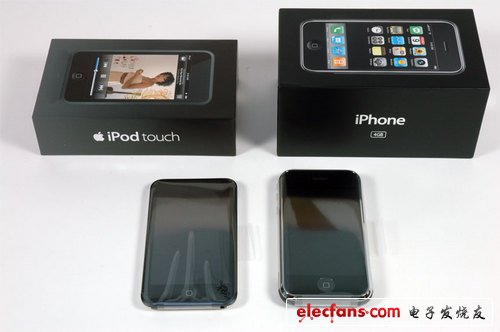

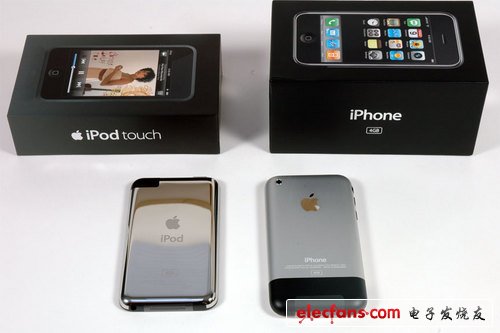

iPod Touch和iPhone手機

“四目相對”

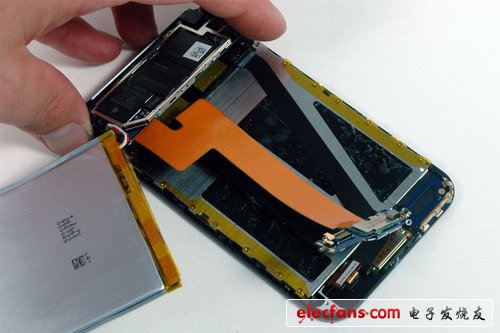

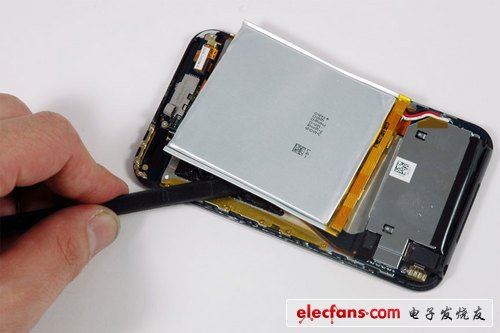

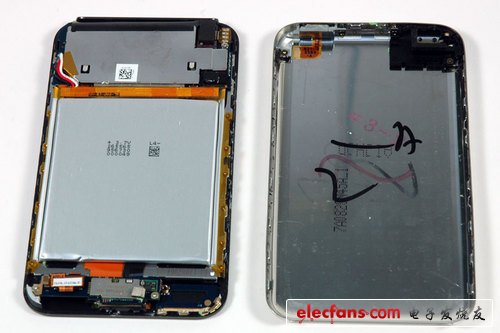

打開iPod Touch發現電池部分占據了很大空間

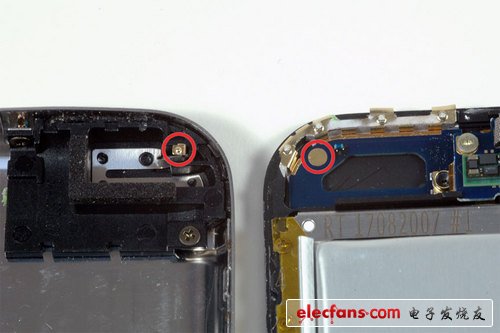

紅圈處為Wi-Fi天線連接處

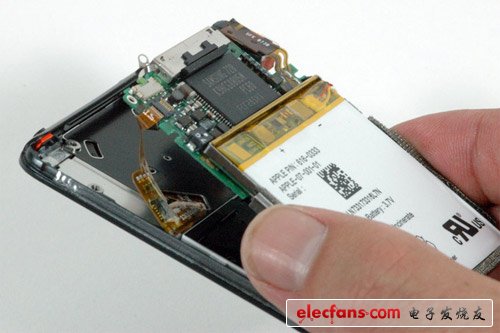

電池被焊接在邏輯主板上，和iPhone電池的封裝類似

電池大小為54.0×6.1×2.8mm,而iPhone電池大小為43.6×50.5×5.4 mm

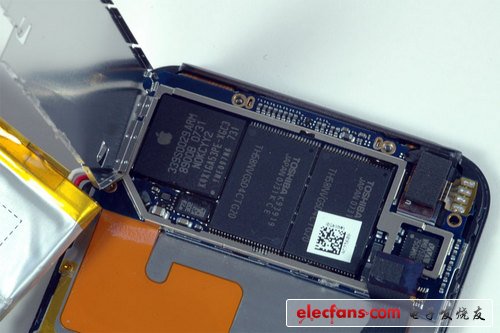

主板頂部的ARM芯片，采用的東芝閃存芯片

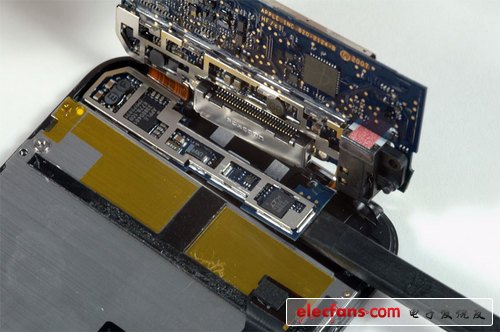

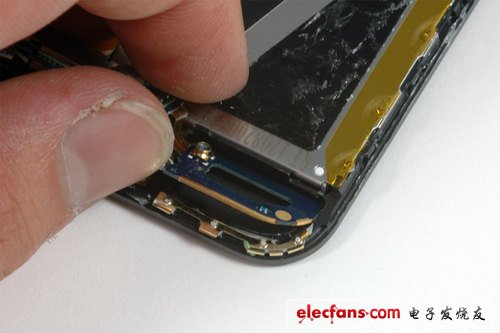

打開主板看看下面有什么

打開銅帽

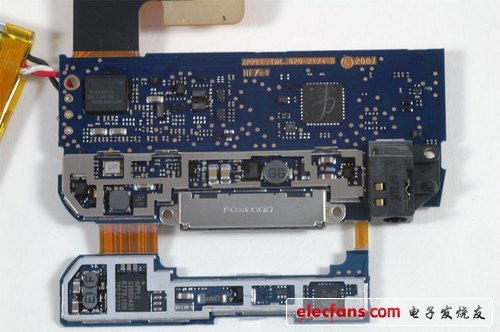

打開主板下的PCB板，看到富士康字樣(iPod產品由富士康組裝)

主板地部連接著有顯示處理器面板

閃存芯片

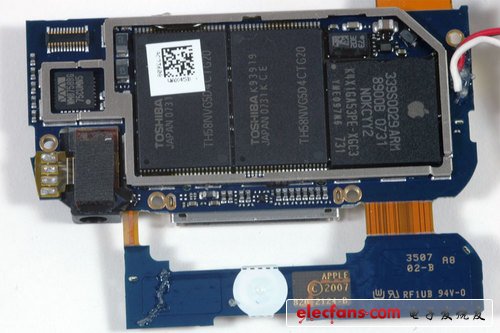

主板的頂部閃存左側可以看到Wolfson WM8758BG DAC芯片，東芝閃存的編號為TH58NVG5D4CTG20，蘋果 ARM芯片為339S0029ARM 8?00B 0731 NOKCYY2，而下面兩行的芯片編號為K4X1GA53PE-XGC3 YME097N6 731，“K4”暗示該芯片可能由三星制造。

iPod Touch處理芯片編號為339S0029ARM 800B，iPhone處理芯片編號為339S0030ARM 8?00B，兩者非常相似。

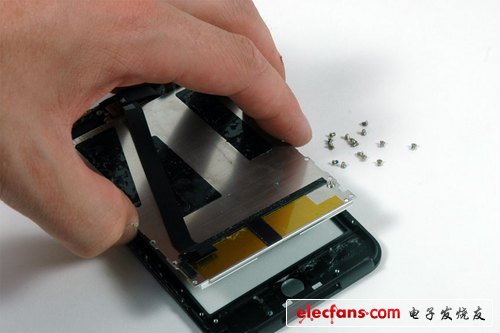

顯示屏用飛利浦螺絲固定

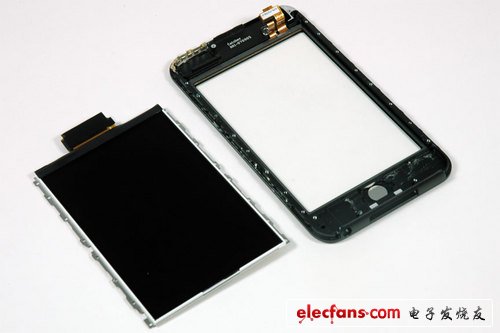

左邊為顯示屏，右為框架

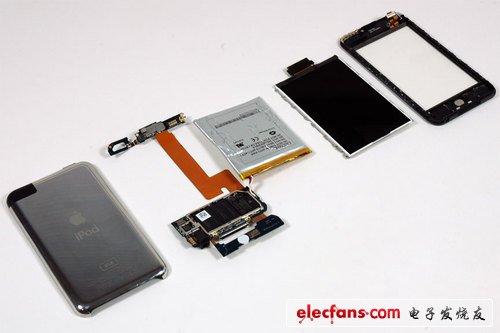

拆解后的所有部件，主要有5大部分，這些元件由22個螺絲、粘合劑、金屬欄把它們組合在一起
