該機故障表現是:無圖無聲,按鍵不起作用,有時臺位號自動減小,有時自動增大,有時出現變化的菜單,像是自動演示。
打開后蓋發現,此機先前被他人修過,遙控插頭和按鍵板插頭已被拔下。將兩插頭恢復原狀后開機,節目號不再變化,操作也正常,但自動搜索時,臺位號變化,但不記憶。

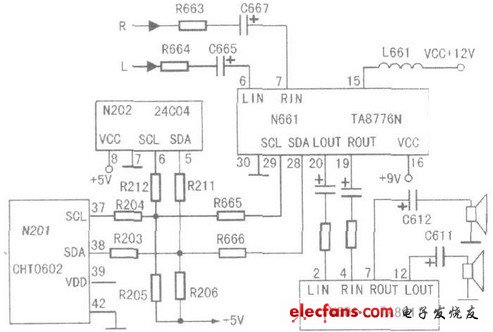

首先懷疑存儲塊N202有問題,測N202(8)腳+5V正常,(5)腳(SDA)、(6)腳(SCL)均為1V左右,檢查R11、R212阻值正常.估計N202損壞,將其更換后開機故障依舊,說明N202沒問題。如圖所示。依次斷開總線控制的其他各路負載的SDA、SCL輸入腳,發現當斷開伴音處理塊N661時,總線電壓恢復正常,由此斷定N661內部損壞,代換試之,故障仍在。隨后檢查N661各腳電壓發現(15)腳電壓為0V,順查L661開路,換后開機,總線電壓恢復正常,記憶功能恢復。
