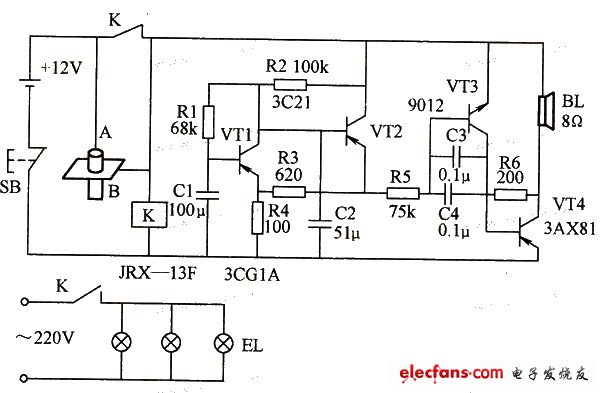

圖中，A為一只銅圓柱體，B為中間有孔的銅板。A與B固定在地震探測架上，由于銅板的圓孔與銅圓柱體絕緣，所以平時繼電器處于釋放狀態，電源不耗電，但該報警器卻保持著監視狀態。當發生四級以上地震時，銅柱體A發生傾斜和擺動（A與B之間的間隙為2mm），A與B相碰，使繼電器線圈與電源接通，其常開觸點閉合，揚聲器發出報警；與此同時，接通過道中的電燈，使人們迅速轉移。在電路中，VT1與VT2等組成一個超低頻正弦波振蕩器，VT3、VT4等組成音頻振蕩器，這兩個振蕩器通過電阻“實現調制，因而超低頻正弦波振蕩器輸出電位的高低，直接影響VT3基極的工作狀態。SB是地震報警器的解除按鈕。地震報警器電路:
