藍牙耳機觸摸IC-VKD233HH/SOT23-6超小封裝單路觸控
VKD233HH具有1個觸摸按鍵，可用來檢測外部觸摸按鍵上人手的觸摸動作。該芯片具有 較高的集成度，僅需極少的外部組件便可實現觸摸按鍵的檢測。 提供了1路輸出功能，可通過IO腳選擇輸出電平，輸出模式。芯片內部集成了穩壓電路， 提供穩定的電壓給觸摸檢測，可減少按鍵檢測錯誤的發生，提高了可靠性。 此觸摸芯片具有環境變化自校準功能，低待機電流，寬工作電壓等特性，為各種單觸摸 按鍵+IO輸出的應用提供了一種簡單而又有效的實現方法。C51-118
特點
? 工作電壓 2.4-5.5V
? 待機電流 1.5uA/3V
? -Q2885157526-
? 工作電流 4.0uA/3V
? 低壓復位功能（LVR）
? -Mr許13632814412-
? 內置觸摸檢測專用穩壓電路
? 觸摸輸出響應時間：工作模式 46mS ，待機模式160mS
? 通過AHLB腳選擇輸出電平：高電平有效或者低電平有效
? 通過TOG腳選擇輸出模式：直接輸出或者鎖存輸出
? 各觸摸通道單獨接對地小電容微調靈敏度（0-50pF）
? 觸摸防呆功能，最長輸出時間約16S
? 上電0.5S內為穩定時間，禁止觸摸
? 根據環境變化自校準參數

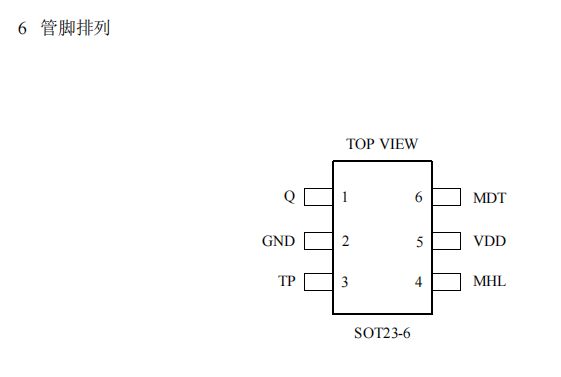

? 封裝
SOT23-6L(3mm x 3mm PP=0.95mm)
