對于絕大部分buck芯片而言其上下兩管都集成到芯片內部，那么該如何觀測兩管的工作狀況呢？實際應用中我們通過觀測上下兩管交替點的電壓來判斷上下MOS管的開通與關斷情況，并將這一點稱為SW，如下圖所示。

怎么測SW

以MP2332為例，作為一款完全集成的高頻、同步、整流、降壓開關變換器，MP2332采用恒定導通時間 （COT） 控制實現了快速瞬態響應、簡單的環路設計和快速輸出調節。在寬輸入4.2V到1.8V范圍內可以滿足 2A 的輸出電流，除此外MP2332還有出色的負載和線性調節性能及優秀的待機功耗，其靜態電流 Iq 只有200μA。

應用實例

在EV2332板上，只需要將示波器探頭鉤住該SW測試點，探頭接地端接GND測試點，當正常上電后，即可在示波器上讀出SW電壓波形。線路連接圖如下：

SW圖像讀取信息

通過SW波形可以判斷出芯片工作狀態：輕載降頻PFM和CCM狀態。

MP2232空載啟動時SW波形：為了在短時間內建立輸出電壓，開關比較密集，當輸出電壓建立后開關波形稀疏間隔約2ms才會有開關動作。輕載條件下，MOS管導通交疊區產生的開關損耗占據主導地位，為了提高效率，芯片將進入輕載降頻模式PFM。當電感電流降為零時，low-side driver進入(Hi-Z)態。輸出電容通過電阻R1和R2緩慢放電到GND。當VFB下降到VREF以下時，高邊MOS打開此時才會在示波器上看到SW波形。輸出電壓會通過電感與MOS寄生電容進行LC諧振放電。

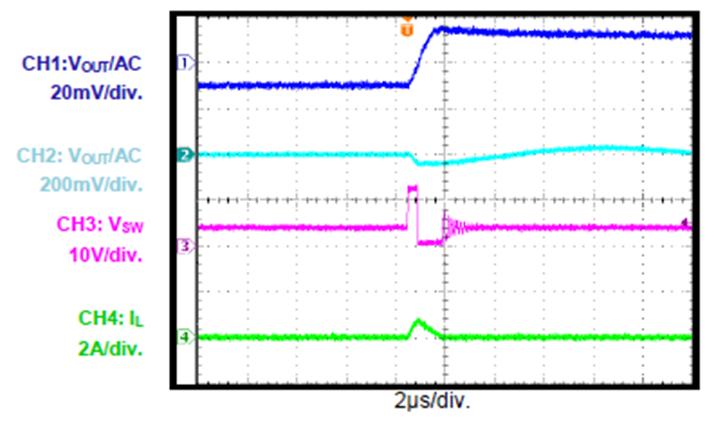

將上述PFM的SW波形展開即為下圖，這里可以結合CH4電感電流進行分析。第一階段：上管導通，Vin給電感和負載供電，電感電流以固定斜率上升（U_L=L di/dt ）。第二階段：上管關斷，下管續流，此時電感電流以固定斜率下降。第三階段：電感儲能釋放完畢，續流回路斷開，但此時上管還未打開，電感及回路中寄生電容會形成LC阻尼震蕩，以Vout為中心進行諧振。

MP2232 當電感電流不再為零，芯片將進入連續導通模式（CCM）。即上下管交替開通關斷，當高側MOSFET （HS-FET）處于關斷狀態時，低側MOSFET（LS-FET）導通，兩管交替導通，此時SW波形為固定頻率下的PWM波形。

將CCM 的SW波形展開即為下圖：

在此情況下SW我們可以讀出上下管分別導通的時間，如圖中高電平為上管開通時間，其電壓值等于Vin，低電平為下管的開通時間其電壓值等于0。對于一個周期而言，上管開通時間ton與整個周期T的比值為占空比D。在CCM模式下，設輸入電壓為E，輸出電壓為U（平均值）。在整個周期內

化簡后可以得到 D=U/E。

由此可知，在實際操作中，我們可以通過觀測PFM和CCM 等不同狀態下的SW波形，分析判斷buck電路工作是否正常。
