電腦過熱報警器電路工作原理：當電腦內部的溫度超過規定的預置閾值時，揚聲器發出溫度過高報警。溫度閾值可在0℃至100℃范圍內自行調節。
電腦過熱報警單元可用小塊PC擴展卡的形式制作，在PC主機中找一塊空閑的。插槽一插即可。報警單元的消耗電流僅12mA，可用PC中的電源供電；
傳感器LM35(IC1)提供片內信號調節功能，包括放大、電平移位和倒相。信號調節后，溫度每升1℃，輸出就增加10mv。因此對于0℃至100℃的溫度范圍，相應的輸出電壓范圍為0V至1V。運放CA3130(IC2)為電壓檢測級，它將溫度傳感器的輸出電壓與比較器預置的基準電壓相比較。如溫度傳感器的輸出電壓超過基準電壓，則比較器的輸出變高，使后面的低頻振蕩器IC3投入工作，轉而激活音頻振蕩器驅動揚聲器LS1發出“畢……畢”的報警聲。基準電壓的大小決定了觸發報警的溫度。

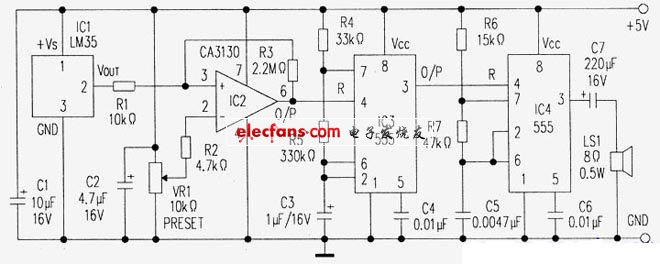

附圖為報警器電路。LM35是溫度傳感器。IC2是用作比較器的運算放大器，VR1提供基準電壓，可在0-1V內任意設定，基準電壓加至IC2的反相輸入端，LM35的輸出則耦合至同相輸入端。
低頻振蕩器IC3是標準的555多諧振蕩器，頻率為1Hz，IC4是另一只555多諧振蕩器，頻率為2.5kHz。輸出波形是受1Hz調制的突發脈沖，用來推動揚聲器發聲。

在設定VR1至合適的溫度閾值之前，應確定好什么樣的溫度最合適。
若假設室溫的正常值不超過25℃，則電腦內部的溫度可能高到35℃，這樣，VR1中心抽頭電壓應設定在350mV。

-
