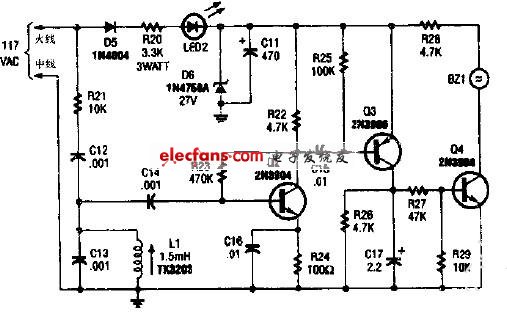

嬰兒報警接收機原理圖
原理：該嬰兒報警接收機由三只晶體管Q2.Q3.Q4及一些附件元件構成。Q2接成高增益線性放大器，Q3組成的電路既作為以個放大器。又作為檢波器；Q4構成的電路實質上事宜個電子開關，當經由120V電源線接收到從報警發射機發來的125Hz信號時，報警蜂鳴器BZI就發出聲響。嬰兒報警接收機原理圖具體電路圖如下所示：
