測量兩個溫敏二極管MTS102溫度差的測量電路
測量兩個溫敏二極管MTS102溫度差的測量電路

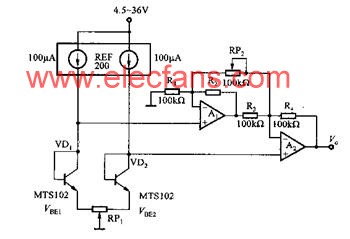

如圖為測量兩個溫敏二極管MTS102溫度差的測量電路，溫敏二極管MTS102在-40到+150范圍里能提供正負2度的測量精度。電路的電源電壓為4.5-36V。電路中REF200為雙恒流源的集成芯片，它提供兩路子100UA的恒定電流。分別為兩個溫敏二極管MTS102提供激勵電流，A1和A2為OPA1013型運算放大電器，A1用于阻抗變換，A2進行信號放大輸出，電路的輸出電壓為V0=[（Vbe2+100XRP1)-(Vbe1+100XRP1)X(2+R1/Rp2)]其中，Vbe1,Vbf2分為兩個二極管MTS102兩端電壓（MTS102）為三極管結構，連成二極管使用)：RP1為調零電阻：RP2為調靈敏度電阻。
