汽車音響系統防盜電路設計原理

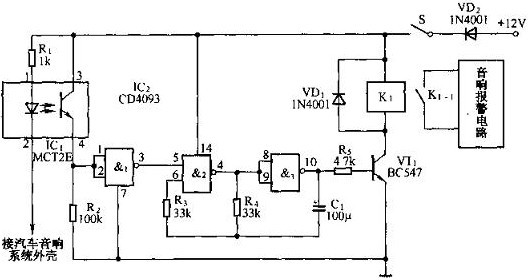

汽車音響系統防盜電路如圖所示,其12V直流電源取自車內蓄電池。當合上開關S1后.光電耦合器IC1中的發光二極管被點亮,內部的光敏三極管因受光照而導通,IC1輸出高電平給與非門的輸入端,與非門1輸出低電平。
該低電平加在與非門2的輸入端⑤腳,控制由與非門2、與非門3組成的低頻振蕩器停振,從而使整個電路處于警戒守候狀態。當盜賊將音響連接線割斷時,由于光電耦合器以內部發光二極管的負極接線此時也被割斷,使IC1的②腳懸空,內部發光二極管立即停止工作,IC1④腳輸出低電平,與非門1輸出高電平,由與非門2、3組成的低頻振蕩器起振,其輸出的振蕩信號控制VT1和繼電器K1間歇工作:K1的常開觸點K1-1也時閉時合,控制著音響報警裝置發出報警聲,響亮的報警聲將會引起人們的注意。
