通常說在低壓配電網中，輸電線路一般用的是三相四線制供電，大多用A、B、C、N分別表示，其中ABC為相線，N為中性線。在大家的民用線路中經常能增加一條PE接地保護線，目的是防觸電發生意外。

一般住宅供電采用TN-C-S接零保護系統，在此系統中，總配電箱的前級是TN-C接零保護系統（三相四線），工作零線和接地線（保護零線）都是共用一根線的，稱PEN線。

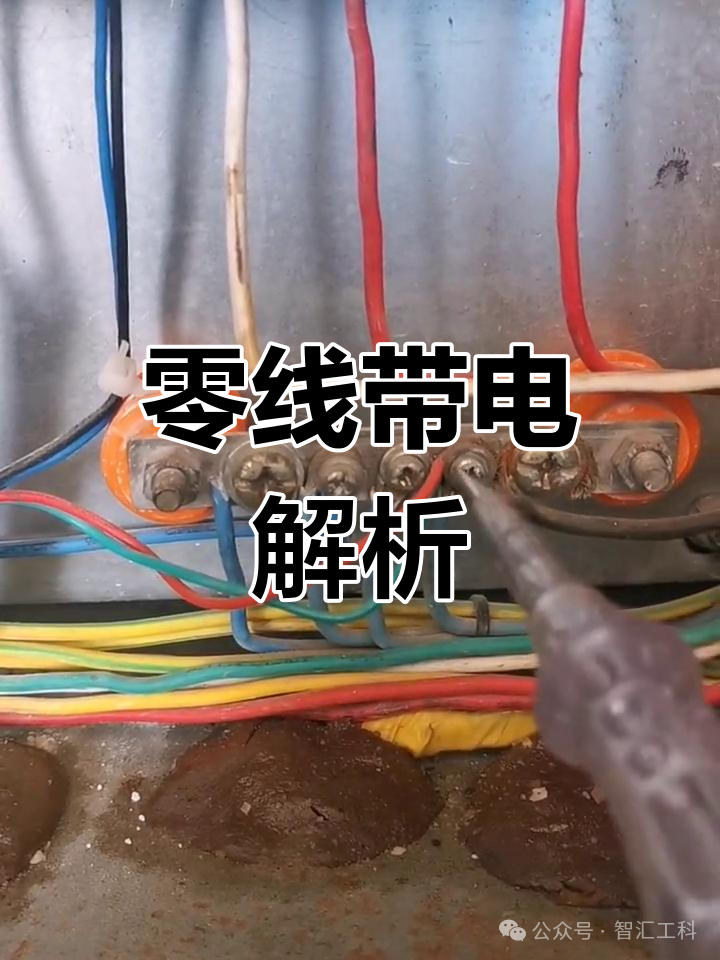

PEN線在總箱的進線側要重復接地，意思就是PEN線再次與大地（接地裝置）連接，（總箱內有一塊匯零銅排，PEN線和接地裝置的接地線都連接在上面）。從匯零排上再接出工作零線和接地線，總箱就是三相五線輸出，這時，零線和地線是分開設置的，零線稱N線，地線稱PE線。

它們要嚴格區分，不能混接。零線和地線本來就從同一塊匯零排上接出，肯定就是相通的。但之后因?yàn)楣δ艿牟灰粯樱头謩e設置了。

工作零線屬電源線，不管它有電無電，都要視為帶電體。眾所周知，接地線有保護作用的，當用電器發生電流泄漏時，就憑借接地線把泄漏電流引入大地，來保護人身或設備的安全。

一旦接地線把泄漏電流引入大地時，漏電保護器就開始工作——切斷電源。因此它們必須區分設置，否則就會妨礙電路正常工作。
