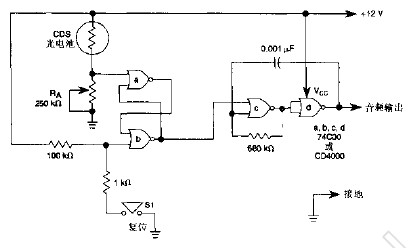

自鎖式光激發音頻輸出報警電路 當光線照射到CDS光電池時，其電阻下降，從而激發鎖存電路a和b，使c門和d門構成的音頻振蕩器起振。產生約1000Hz的輸出信號。Ra用于調整釋放電平，S1用于電路復位。 聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴 自鎖式 自鎖式 +關注 關注 0 文章 2 瀏覽量 8626 收藏 人收藏 掃一掃，分享給好友 復制鏈接分享 評論 發布評論請先 登錄 相關推薦 熱點推薦 一個簡單的光耦自鎖電路 看圖：一個簡單的光耦自鎖電路。 發表于 07-10 20:09 報警自鎖電路圖 報警自鎖電路圖 發表于 05-20 10:08 ?14次下載 自鎖報警器電路 自鎖報警器電路 發表于 01-11 22:51 ?634次閱讀 自鎖式報警器電路 自鎖式報警器電路 發表于 01-11 22:52 ?590次閱讀 非自鎖式光控晶閘管繼電器電路圖 非自鎖式光控晶閘管繼電器電路圖 發表于 06-04 13:38 ?798次閱讀 光控晶閘管及自鎖式光控繼電器電路圖 光控晶閘管及自鎖式光控繼電器電路圖 發表于 06-04 14:11 ?1254次閱讀 采用CMOS的自鎖式報警電路圖 采用CMOS的自鎖式報警電路圖 發表于 06-10 08:33 ?2562次閱讀 簡單是自鎖式防盜報警電路圖 簡單是自鎖式防盜報警電路圖 發表于 06-10 08:52 ?3707次閱讀 線鎖式報警器電路 線鎖式報警器電路 發表于 07-19 19:10 ?1895次閱讀 帶鎖閉電路的光激發報警器 帶鎖閉電路的光激發報警器 在該電路中. 發表于 09-04 16:34 ?1490次閱讀 精密光激發報警電路 精密光激發報警電路 光敏CDS電池R8接在由IC1構 發表于 09-04 16:52 ?1657次閱讀 帶斷續音頻輸出的暗激發報警電路 帶斷續音頻輸出的暗激發報警電路 或非門a和a構成低頻 發表于 09-04 17:24 ?2529次閱讀 音頻斷續 光激發的高頻率輸出報警電路 音頻斷續 光激發的高頻率輸出報警電路 發表于 09-04 17:58 ?1954次閱讀 自鎖式光激發開關 自鎖式光激發開關 當光照射到CDS元件是時，CDS把 發表于 09-22 17:03 ?952次閱讀 光控晶閘管非自鎖式光敏繼電器電路圖 光控晶閘管非自鎖式光敏繼電器電路圖 發表于 03-31 17:40 ?1111次閱讀
