燃氣熱水器中脈沖點火控制器(高壓打火確認電路原理圖)
燃氣熱水器中脈沖點火控制器?
由于煤氣是易燃、易爆氣體，所以對燃氣器具中的點火控制器的要求是安全、穩定、可靠。為此電路中有這樣一個功能， 即打火確認針產生火花，才可打開燃氣閥門；否則燃氣閥門關閉， 這樣就保證使用燃氣器具的安全性。?

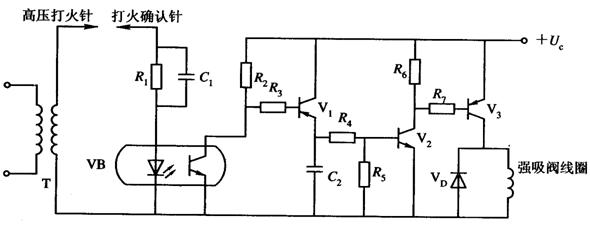

圖 8 - 25 為燃氣熱水器中的高壓打火確認電路原理圖。 在高壓打火時，火花電壓可達一萬多伏，這個脈沖高電壓對電路工作影響極大，為了使電路正常工作，采用光電耦合器VB進行電平隔離，大大增強了電路抗干擾能力。當高壓打火針對打火確認針放電時，光電耦合器中的發光二極管發光， 耦合器中的光敏三極管導通， 經V1、V2、V3放大，驅動強吸電磁閥，將氣路打開，燃氣碰到火花即燃燒。 若高壓打火針與打火確認針之間不放電，則光電耦合器不工作，V1等不導通，燃氣閥門關閉。
燃氣熱水器的高壓打火確認電路原理圖
