光電式緯線探測器及電路圖
光電式緯線探測器及電路圖?

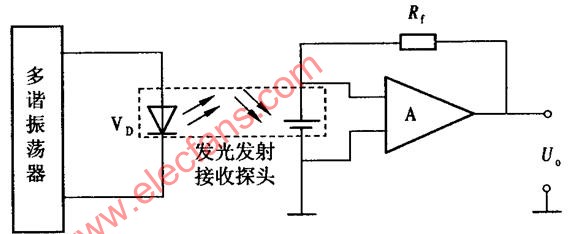

光電式緯線探測器是應用于噴氣織機上， 判斷緯線是否斷線的一種探測器。圖 8 -24 為光電式緯線探測器原理電路圖。當緯線在噴氣作用下前進時，紅外發射管VD發出的紅外光，經緯線反射，由光電池接收，如光電池接收不到反射信號時，說明緯線已斷。因此利用光電池的輸出信號，通過后續電路放大、脈沖整形等，控制機器正常運轉還是關機報警。?
由于緯線線徑很細，又是擺動著前進，形成光的漫反射， 削弱了反射光的強度，而且還伴有背景雜散光，因此要求探緯器具備高的靈敏度和分辨力。為此，紅外發光管VD采用占空比很小的強電流脈沖供電，這樣既保證發光管使用壽命， 又能在瞬間有強光射出，以提高檢測靈敏度。一般來說，光電池輸出信號比較小，需經放大、脈沖整形以提高分辨力。
光電式緯線探測器電路圖原理圖
