火焰探測報警器?

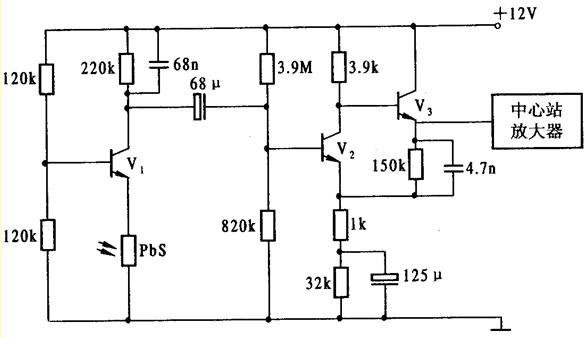

圖 8 - 23 是采用硫化鉛光敏電阻為探測元件的火焰探測器電路圖。 硫化鉛光敏電阻的暗電阻為1 MΩ， 亮電阻為 0.2 MΩ(光照度 0.01 W/m2下測試的)，峰值響應波長為2.2μm。 硫化鉛光敏電阻處于V1管組成的恒壓偏置電路，其偏置電壓約為 6 V，電流約為 6μΑ。V2管集電極電阻兩端并聯 68 μF的電容， 可以抑制 100 Hz以上的高頻，使其成為只有幾十赫茲的窄帶放大器。V2、V3構成二級負反饋互補放大器， 火焰的閃動信號經二級放大后送給中心控制站進行報警處理。采用恒壓偏置電路是為了在更換光敏電阻或長時間使用后，器件阻值的變化不致于影響輸出信號的幅度， 保證火焰報警器能長期穩定地工作。
