電磁閥驅動-專用芯片解決方案GP9305的說明
方案說明

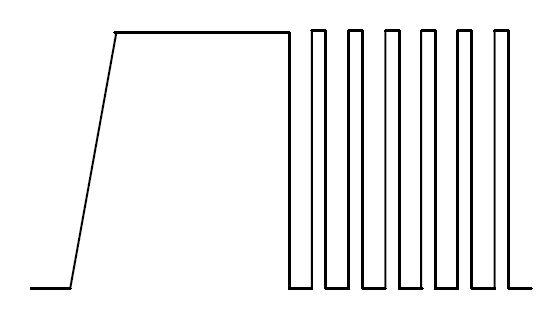

出于節能的目的，電磁閥往往通過PWM 信號驅動，而電磁閥作為感性原件在啟動是需要較大的電流，所以一般電磁閥的驅動都通過如下的波形。即啟動時維持百毫秒級的高電平信號，啟動過后以PWM 信號維持電磁閥的驅動，從而實現了啟動階段大功率，維持階段節能的目的。

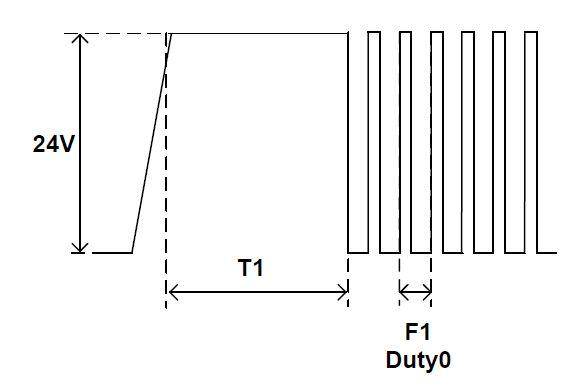

時序說明
1、啟動時間T1 有電容C1 和電阻R3 決定；2、維持PWM 占空比由電阻R1 和R2 決定，Duty0=R2/(R1+R2)；3、PWM 頻率F1 出廠設定。

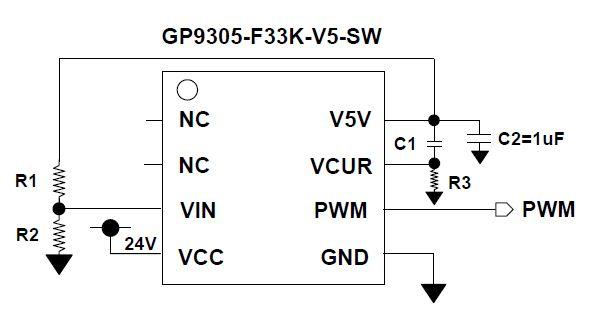

GP9305 電磁閥驅動專用芯片應用電路
24V 供電
啟動時間外部RC 調整
維持PWM 占空比外部電阻分壓設定
輸出PWM 信號頻率出廠設定（可調）
fqj
