步驟1：未放大且未過濾的大廳效果傳感器輸出

要監視磁場波動，您將需要一個霍爾效應傳感器。在我的實驗中，我使用了霍尼韋爾SS494B霍爾效應傳感器，該傳感器可在線購買，價格為3-4美元。其他傳感器也應該工作，只是選擇一個模擬模型，而不是閂鎖，其靈敏度可比或更高。霍尼韋爾SS494B承諾足夠靈敏，每1高斯可提供5mV左右的電壓。作為參考，地球的自然磁場約為0.5高斯，冰箱磁鐵約為50高斯，釹磁鐵約為1000高斯。

Honeywell SS494B是一種非常靈敏的霍爾效應傳感器，因?yàn)榈统杀净魻栃?yīng)傳感器的應用范圍很廣，但其測量范圍仍超過400高斯。根據水表外殼的結構，如果它是金屬或塑料制成的，則水表外部的磁場強度可低至1高斯或更低。這是一個挑戰，因?yàn)?高斯或更少處于霍爾效應傳感器的測量范圍的極低端。

但是在應對測量非常小的磁場的挑戰之前，讓我們先看看霍尼韋爾SS494B霍爾效應如何傳感器工作。傳感器具有3個引腳：電源（Vcc），接地和輸出。如果您要查看此霍尼韋爾霍爾效應傳感器的輸出，該傳感器僅由+ 5v電源供電，您會看到輸出位于+ 2.5v左右，約為Vcc的一半。這稱為靜態輸出電壓，換句話說，這是霍爾效應傳感器在不存在磁場時將輸出的電壓。但是，如果將一塊磁鐵放在傳感器的前面，磁場會根據磁場的極性將輸出電壓拉向地面（0V）或Vcc（5v）。

接下來是棘手的部分。如果要測量1高斯或更小的場強，則霍尼韋爾SS494B與靜態輸出電壓的偏差不超過?5mV。因此，要使用Arduino測量如此微小的電壓波動并具有良好的分辨率，就必須進行放大。

要放大霍爾效應傳感器發出的信號，像LM324這樣的通用運算放大器就可以正常工作。在我的實驗中，我使用了一種價格便宜（不到0.25美元）的LM324運算放大器，下一步的原理圖基于LM324運算放大器。

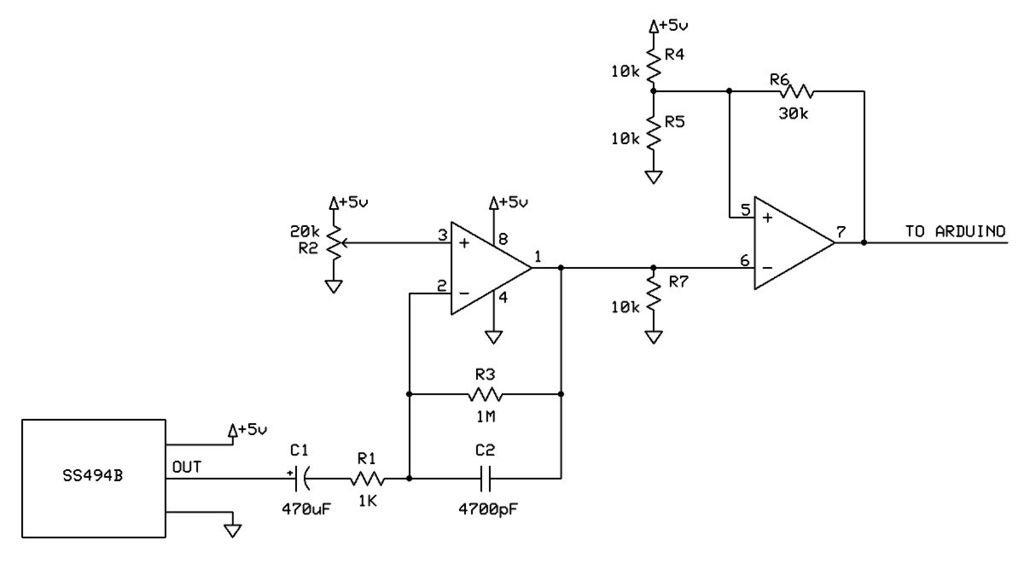

步驟2 ：放大+濾波電路原理圖

這是放大器和濾波器的相當簡單的原理圖。該電路的核心是一個4通道LM324運放，以交流耦合的反相配置運行。電容器C1消除了霍爾效應傳感器的DC靜態輸出電壓，僅將傳感器輸出的微小正弦波饋入運算放大器。電阻R1和R3設置放大倍數，在這種情況下約為1000x，因此2-3mV的波動將在輸出（引腳1）上變?yōu)?-3V。放大1000倍時，肯定會有一些噪聲，因此LM324運算放大器的第二個通道將變成施密特觸發器。

示波器屏幕截圖準確地顯示了當水流過時的信號外觀。水表。通道1（黃色）顯示了從運算放大器（引腳1）出來的放大正弦波。通道2（藍色）顯示了施密特觸發器（引腳7）的輸出。

根據水表中的磁場強度，可能需要調整放大率（電阻R1）和/或DC偏移量。 （電阻器R2）。示波器是進行此調整的正確工具，但可以使用適當?shù)?a href="http://www.asorrir.com/v/tag/796/" target="_blank">萬用表完成。

步驟3：使用Arduino記錄放大的霍爾效應傳感器輸出

有很多方法可以將運算放大器的輸出數字化，但是最簡單的方法是將運算放大器的輸出連接到Arduino的數字輸入引腳之一。當運算放大器的輸出電壓超過?2.5V標記時，該引腳將狀態從HIGH切換到LOW，或者從LOW切換到HIGH。每次通過磁鐵都會引發狀態變化，因此，要計算水流量，您只需要計算出*每1加侖的水流過儀表，磁鐵將經過多少次。

此時，每加侖每分鐘（GPM）的水流量可以通過簡單地計算任意1分鐘時間段內數字引腳上的狀態變化來計算。

如果您使用Aduino記錄傳感器的輸出，只需使用數字引腳2或3（在大多數Arduino板上），并附加一個中斷，例如：

----------------------------- -------------------------------------------------- ----- int magnetPasses = 0;

void setup（void）{

attachInterrupt（0，magnetPass，F(xiàn)ALLING）;//將中斷連接到數字引腳2

timer上的外部觸發器。setInterval（60000，printWaterTotal）;//每60秒調用一次函數‘printWaterTotal’

}

void magnetPass（）{

magnetPasses ++;//增加1

}

void printWaterTotal（）{

Serial.print（“磁鐵通過”）;

Serial.println（magnetPasses）;

magnetPasses = 0;//重置計數器

}

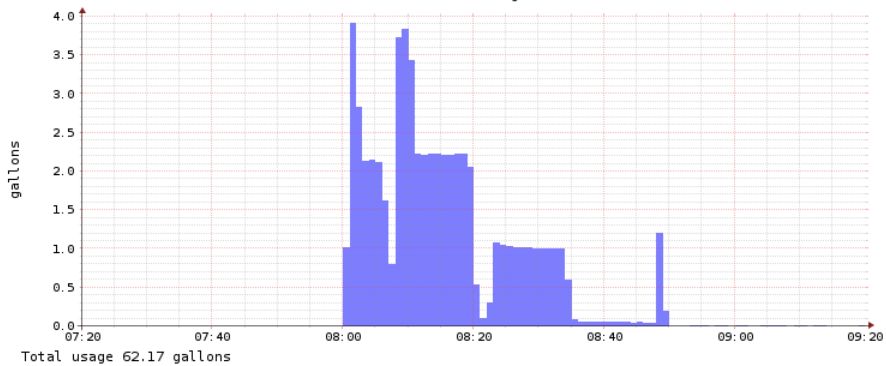

--------------------------------------- ---------------------------------------------結果*對于例如，流行的海王星T-10住宅水表每1加侖水顯示120次磁通。每1盎司水流量大約有1個磁通，因此使用此方法甚至可以很容易地檢測到很小的漏水。

步驟4：其他技巧和竅門

提示＃1：為使霍爾效應傳感器封裝堅固，請?jiān)诤附拥?條導線的每條導線周圍使用小直徑熱縮管到霍爾效應傳感器，然后在3根導線周圍放一個更大直徑的收縮管。請勿將收縮膜放在傳感器本身上，因?yàn)橐箓鞲衅鞅M可能靠近寄存器。

提示2：用于將霍爾效應傳感器固定到寄存器。確保霍爾效應傳感器“前”朝向寄存器。霍爾效應傳感器具有“正面”和“背面”，并且“正面”應面向要測量的磁場源。
