步驟1 ：入門

歡迎使用“我的LED教程”

歡迎本教程介紹如何向項目添加LED，為他們提供額外的火花！請注意，我的方法是執行此操作的許多不同方法之一，因此，如果您看到我做的事情與其他人不同，請記住這些是我的“首選”方法=）。

要考慮的事情

您需要一個適當的項目來添加LED，（示例中的透明Lego塊之類的透明項目效果最好）

您是否有空間添加電池組？

您是否樂于“編輯”您的對象以在其中添加LED（需要鉆孔）

項目您需要

用于更改選擇的LED的對象

原型面包板

原型板

電線（使用兩種不同顏色的電線更容易）

電池

電池組

電阻器

鉆頭

適合LED尺寸的鉆頭

透明膠

焊料

烙鐵

剪刀

可選項目：

熱縮

膠帶

開關

跳線電纜

線夾

步驟2：規劃

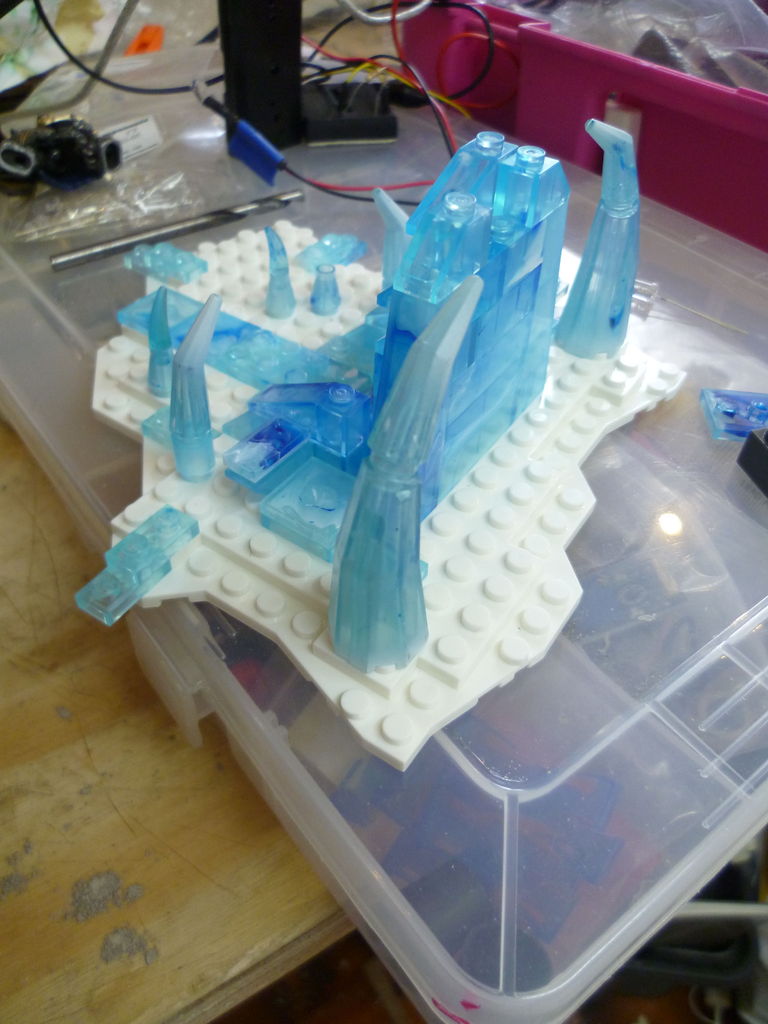

穩定之前rt您需要計劃一切的一切。這包括您要放置LED的位置，電池組的放置位置，以及是否可以在任何地方放置開關的選擇。

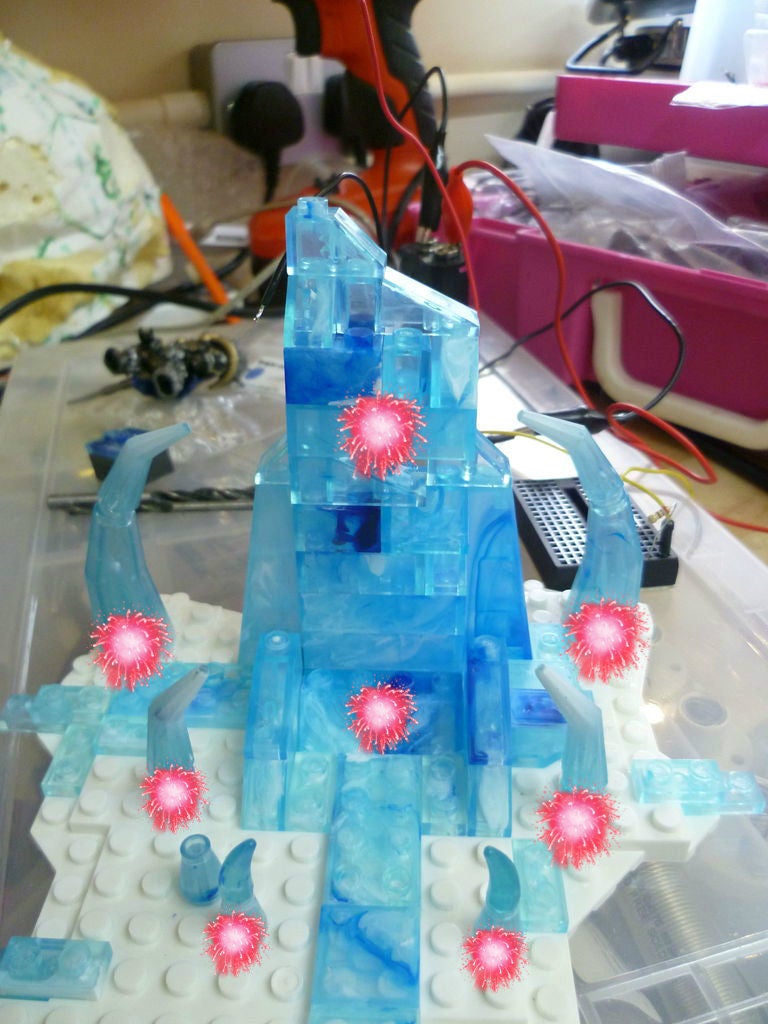

在上面的圖片中，我將紅色尖頭放在決定放置LED的位置。我還決定為此立一個座位，因此對于這個特定項目，我不必擔心電池和所有布線的放置位置。

步驟3：鉆孔

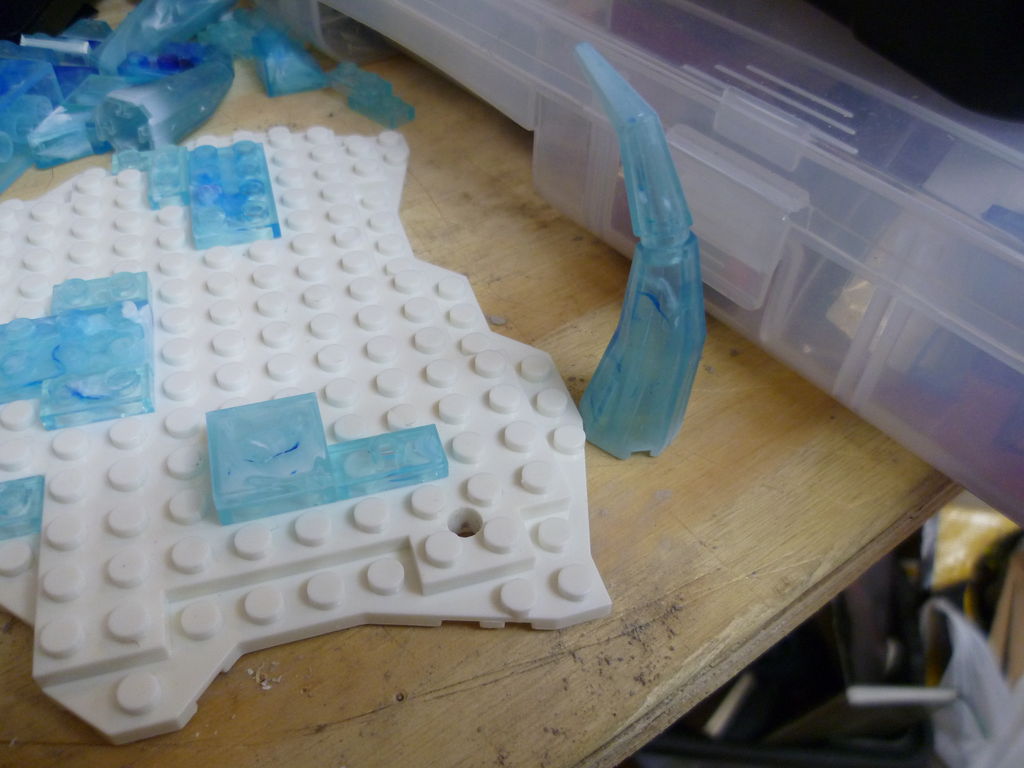

首先，您要確保您確實擁有正確大小的鉆頭，否則LED不合適否則孔會變得太松而更容易掉出。對于我的示例項目，我有一塊樂高積木，并鉆了進去，然后試圖將LED推入孔中。

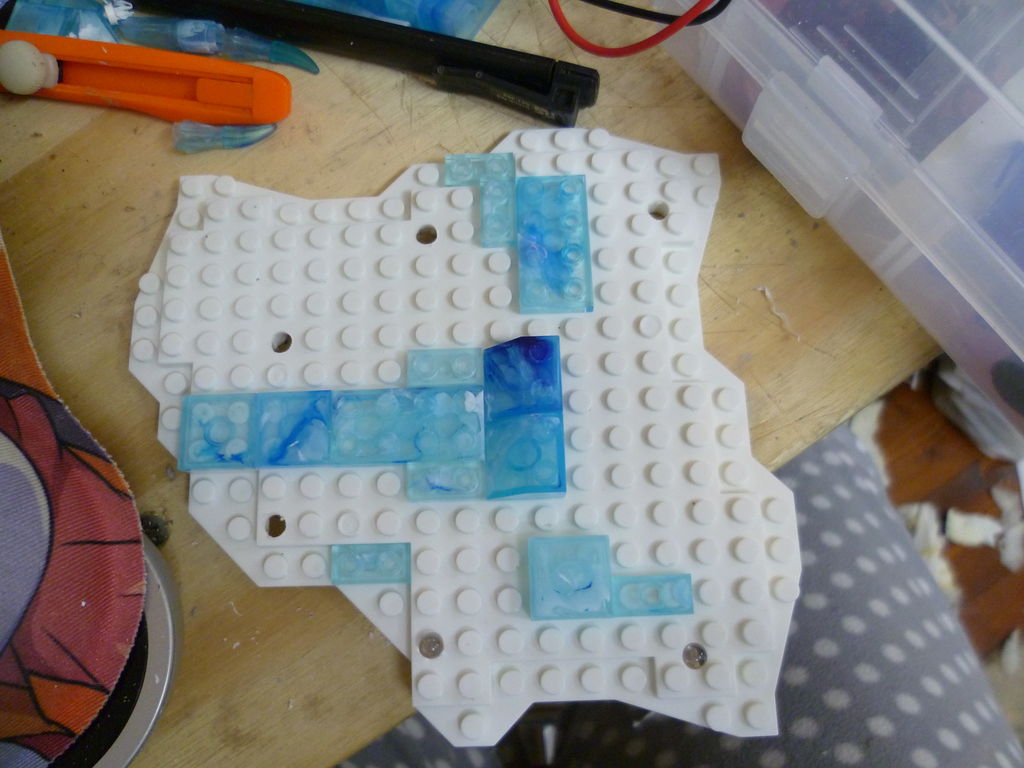

一旦感到滿意，您就可以制作一個合適尺寸的孔，您可以在要放置LED的所有孔中鉆孔。

第4步：測試LED的工作

（我最終使用的是面包板，然后在設備照片中，對不起）

購買正確的LED

為使您的最終項目成功，您需要正確的設備，購買LED相當簡單，而且價格相對便宜，但這是一個購買指示：有幾種不同尺寸和形狀的LED，以及不同的亮度。您需要研究（例如在ebay上）可用的產品，因為這里太多了。

購買時，請不要總是買最便宜的產品，因為這可能意味著LED的質量可能很差。購買時，您需要查找如下信息：

“亮度-10000mcd”

“ mcd”（毫坎德德拉）值越高，LED越亮。 1，000 Millicandela等于一根燭臺的亮度（這是一根蠟燭的亮度，因此是該蠟燭的來歷）。請記住，LED的亮度也可以通過使用的電池強度和電阻器來更改。

購買正確的電阻器

在電路中放置電阻器LED有助于保護它們。放置電阻器有助于控制來自電池的電流，并防止LED過載和“燒壞”。

確定電路所需的電阻可能非常困難，這取決于電路中所需的LED數量，您要插入電路的電池電量以及LED可以處理的“正向電壓”（購買LED時應提供此信息）。

此網站：http://led.linear1.org/led.wiz在向您展示要購買的電阻器以及如何為項目布線時非常有用。

在簡單電路中測試LED

始終建議您在測試LED之前將它們放入電路中，因為您不想完成所有的接線，然后意識到其中一個不起作用。

第一張圖僅顯示了組成電路的圓圈。

測試您想要將面包板放在桌子上的LED。在電子世界中，紅色=正，黑色=負。對于LED，您會注意到它們的底部有兩條支腳（電線）。較長的導線=正極，較短的導線=負極。這有助于您以正確的方式連接電流。第二張圖片與第一張圖片的布局相同，只是將其推入面包板中（切記將電阻插入其中，否則可能會導致LED燒壞）。電阻沒有特定的電流方向，因此彩色帶走的方向無關緊要。

步驟5：LED到位

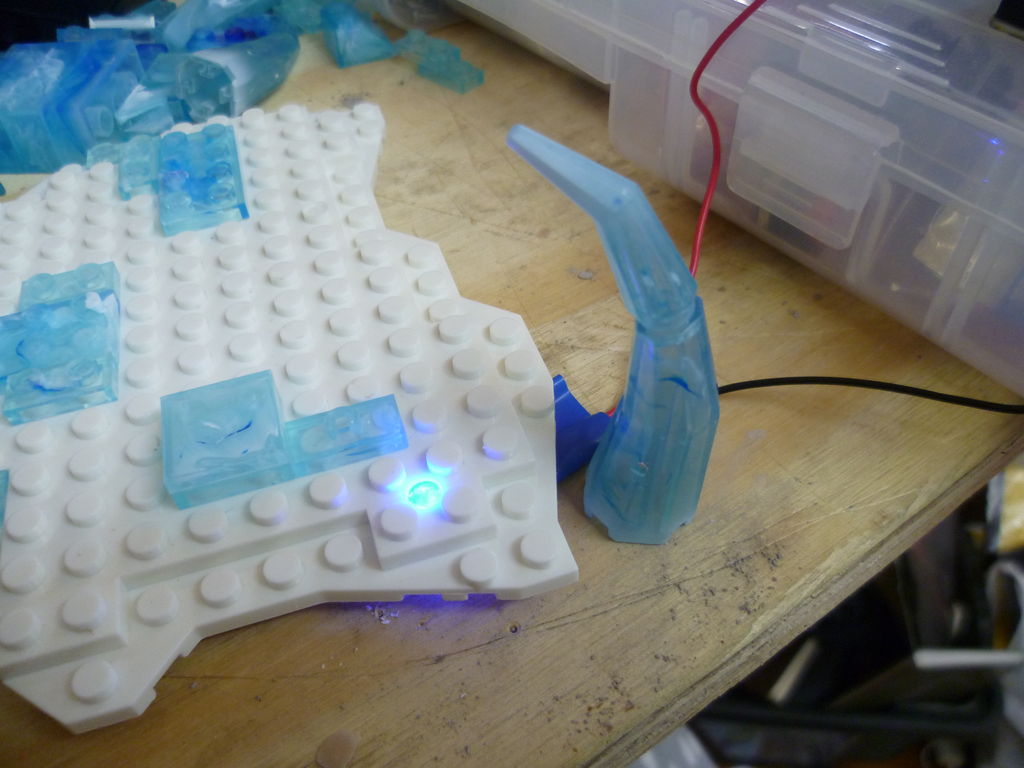

您可以將LED臨時放在鉆孔的位置，并點亮以進行制作確保您獲得了想要的正確效果。上面的照片顯示了我到目前為止在我的Lego項目中某個職位上所經歷的過程。

步驟6：為LED接線

首先，您想連接您的LED！

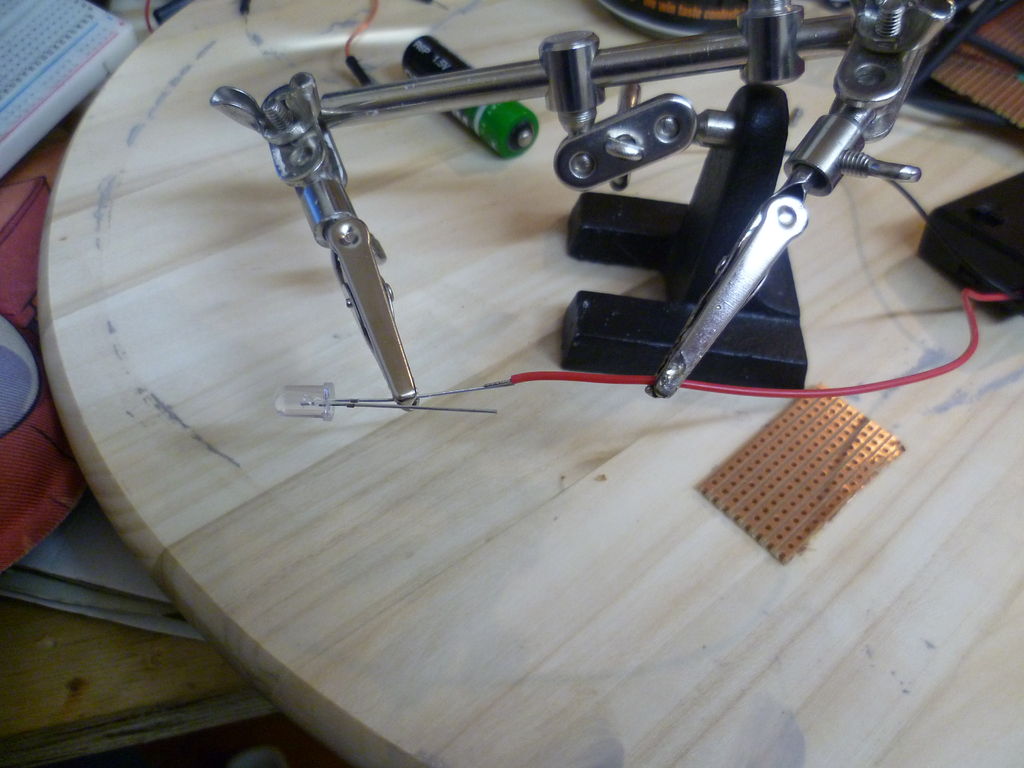

您可以使用像我這樣的設備來幫助您進行連接否則，在嘗試焊接時LED的腿保持接觸可能是一場噩夢！

這是簡單的步驟：

設置烙鐵加熱。

（圖1）

電線（如果您使用的顏色與我相同，并且使用兩種顏色，請在此處使用紅色），然后用剪刀小心地切掉周圍的塑料，以便露出電線內部。

將電線放在里面LED到導線中裸露金屬的最長腿。

一只手握住烙鐵，另一只手握住焊料（我更喜歡將烙鐵放在我的書寫手中，這樣我可以更好地控制

將兩者結合在一起，使尖端相遇，并且也與導線和LED接觸。

當溫度足夠高時，焊錫將開始熔化并形成

在LED的較短的支腳上重復上述方法（如果有一根則使用另一根色線）

（圖2）

現在您的雙腿都已接線，您想抓住一口熱縮。這些東西是神奇的，并且厚度不同，要做到這樣的事情，您只需要一塊狹窄的東西即可。

將熱收縮滑過您剛剛焊接的連接處。您應該使用足夠長的工件來覆蓋所有金屬。這樣可以阻止LED的兩條腿接觸，防止電流丟失，或者只是使整個電路短路。

一旦熱收縮到位，就該兌現它的名字了！沿著烙鐵的表面運行烙鐵，并觀察魔術在其尺寸縮小時發生的情況，將其包裹起來以增強其強度。

（圖3）

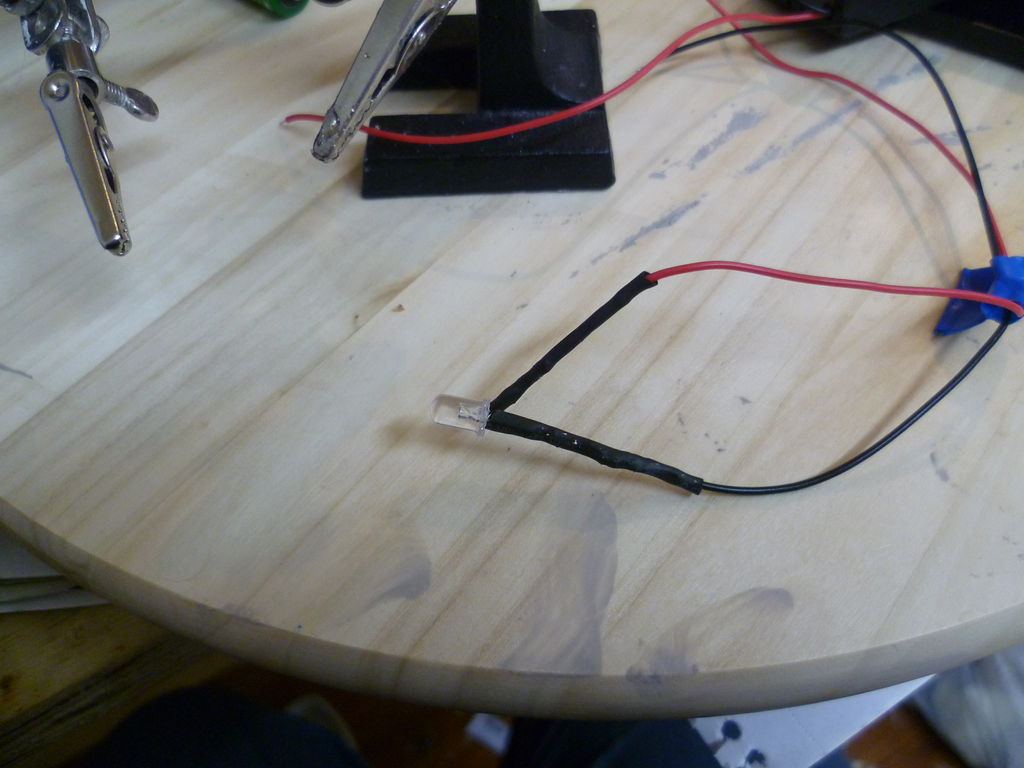

這應該是您最終得到的！接線良好且受保護的LED。現在，對要放入電路中的任何其他LED重復上述操作。記住要在LED的末端留出足夠的電線，以到達電路中您想要的下一個物體。

步驟7：放置LED的

（對不起，我的第二張照片還沒有熱縮，我拍了一段時間的照片，現在嘗試以最合乎邏輯的方式編寫此tutprial）（圖1和2）

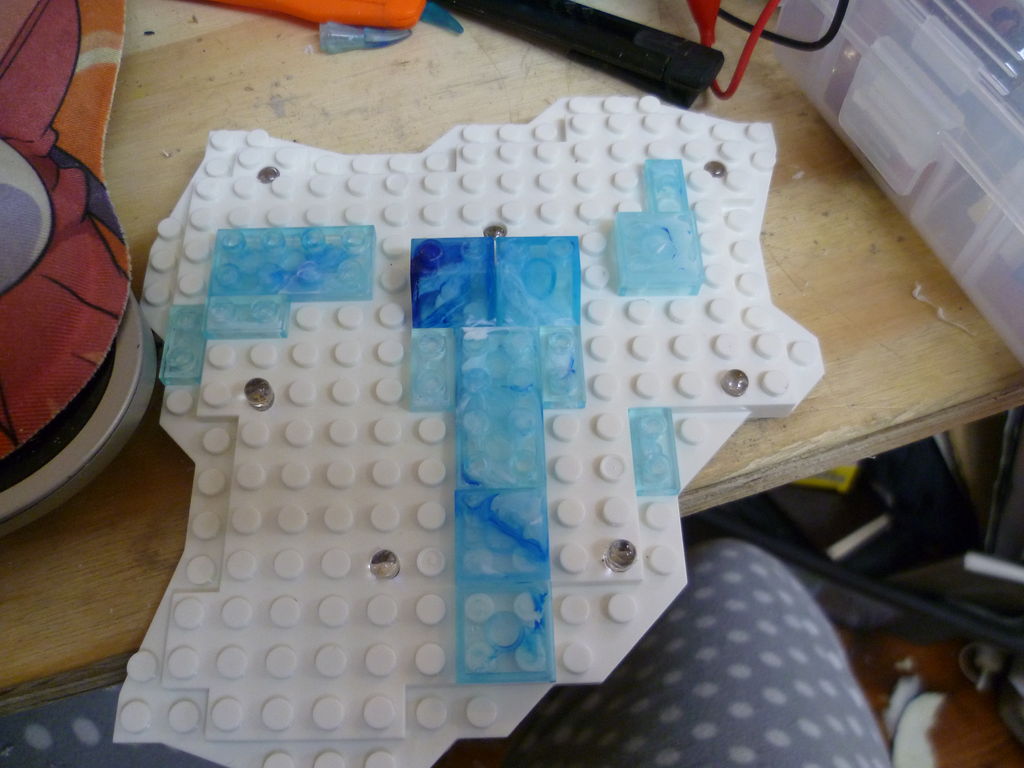

將LED放置在您的商品中，如果您現在要將它們粘在適當位置或等到以后再使用，這取決于您現在，您要查看LED上需要剩下多少根導線，因此可以將它們全部焊接在一起，而不會留下幾英寸的散線，如圖2所示。

原型板

（圖3）

原型板是一片塑料，上面有很多孔，并且一側覆蓋有銅表面。該板將是所有附件的安裝位置。您希望將其縮小到適合您的對象的大小。顯然，銅帶是您用來使電路成圓形的電路。我不是世界上最好的焊接工，所以我傾向于在我焊接的每條線之間留一條銅條，以免焊料的“團”偶然在兩條線之間架起橋而弄亂電路。

在在實驗板上，您可以看到我是如何結束LED接線的，僅在電路中使用一個電阻即可。我最終也沒有放一個單獨的開關，因為我使用的電池組上已經有一個開關。

（圖4）

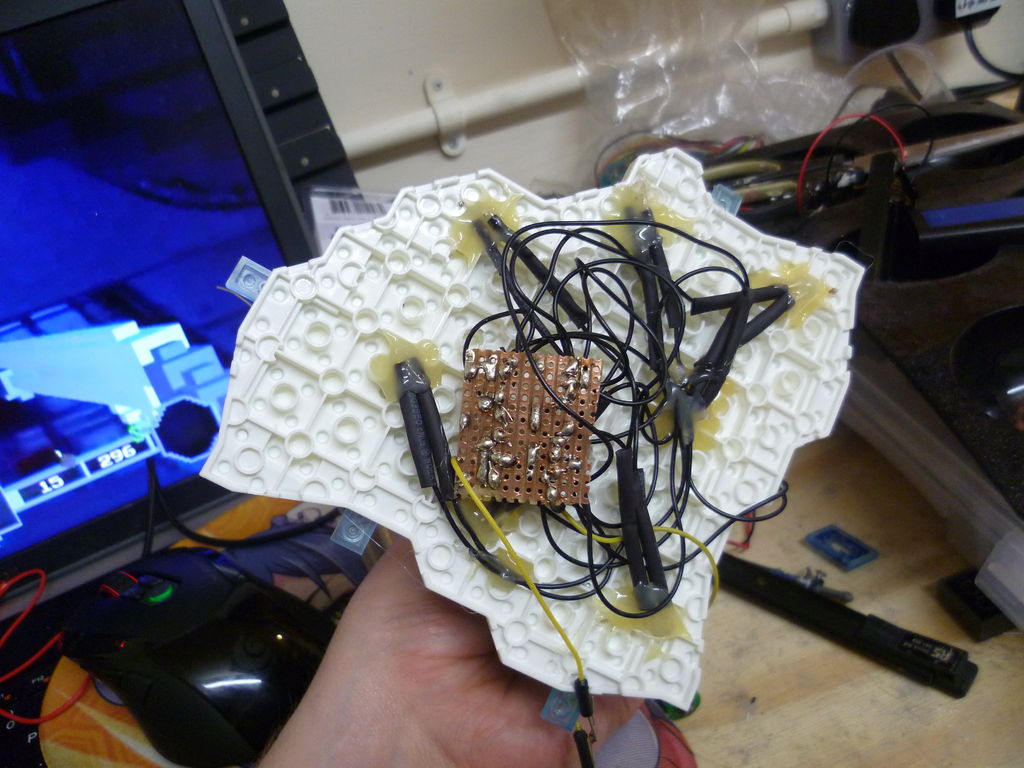

將電路焊接到Proto Board時，您要（如果有的話） ）在焊接時再次使用東西將其固定在適當的位置，以使其盡可能地容易。我不得不為圖片中的示例表示歉意，這非常倉促。但我希望它能使您了解要實現的目標。我在每個LED下方使用了一些熱熔膠，以使它們更加穩定，因為在這種情況下，當有人試圖將Lego塊按在其上時，會對其施加壓力。

步驟8：Ta Da？

希望我已經講得足夠好了，您的對象現在應該發光了！ Huzzah！

使用電池組，您需要在內部，后面或下方找到一個隱藏它的地方。在這個特定項目中，我只是將電池組藏在模型后面，因為它無論如何都在架子上，所以看不到。

步驟9：謝謝！

這是我的第一個教程，如果無法正確解釋，漏掉某些內容或遺漏拼寫錯誤，我深感抱歉！
