步驟1：零件清單

1。一個塑料盒（2美元）

2。 36v，10 A開關電源（30 $）

3。 B3606電源控制器模塊（21 $）

4。 12v直流風扇（1 $）

步驟2：連接圖！

1。將開關電源連接到B3606 電源模塊。 仔細觀察極性！

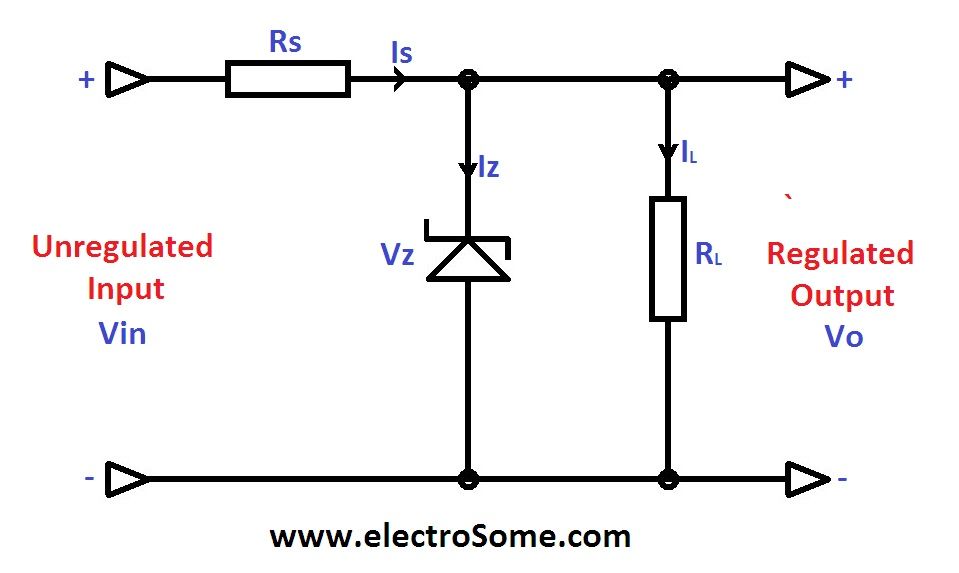

2。使用齊納二極管在36伏電壓下運行12v風扇。（請參見電路圖）

3。確保存在N o短路！ （使用萬用表的連續性測試）

4。使用熱膠將所有粘在一起的東西粘在所需的塑料盒

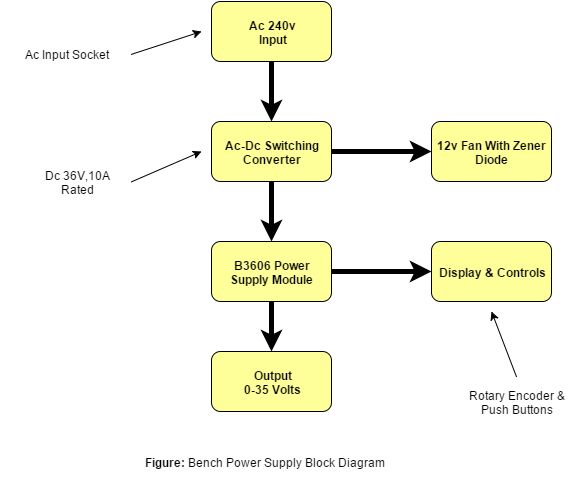

5中。請參閱此框圖進行連接。

觀看視頻

第3步：制作控制面板！

1。要將此電源控制電路安裝到所需的位置，我已完成了擴展電纜。

2。制作插入塑料盒用于顯示按鈕和旋轉編碼器。

3。顯示器的孔有點麻煩，所以我用防靜電袋和透明膠帶蓋住了它。它還有助于提高顯示器的可見性。

4。然后熱膠開關，旋轉編碼器和顯示模塊。

5。 仔細檢查，一切正常！

步驟4：即插即用。..

即插即用！

以下是此電源的規格

輸入電壓6V? 40V（用于B3606模塊）

輸出電流 0?6A

輸出電壓 0?36V

工作溫度 ﹣40℃?+ 85℃

顯示分辨率 0.01V

功率顯示 0.001W

電流調節器/顯示分辨率 0.001A

最小分辨率容量 0.001AH

輸出紋波≤50mV

具有一個好玩的家伙！
