叮咚音箱內置科大訊飛的智能語音系統，具備很強的語音交互功能。此外，借助京東在智能生態的布局與渠道基礎，叮咚通過京東微聯可對與京東合作的上百種智能家居產品進行語音操控。

　　叮咚官方稱，叮咚音響通過零焊縫技術來消除器件摩擦干擾，并且采用了百年老廠tymphny的聲學喇叭，若能親身體驗，你將感受到它如原唱般的細膩。當然官方的話語聽聽就好，對于這樣一款不足千元的無線音響，大家不要苛求什么了。

　　此外，叮咚還與百度音樂、喜馬拉雅展開戰略合作，其不僅可直接播放音樂庫中的數百萬首320Kbps優質音源，還可分享喜馬拉雅千萬小時的相聲評書。

?

　　功能持續升級：逐步開放語音購物、語音留言、錄音備忘提醒、路況查詢等功能。智商持續提高：根據年齡、性別、點歌習慣、個性收藏等維度了解您的偏好。

?

　　只需說“叮咚，唱首歌”就能聽到想聽的歌曲。京東借助叮咚智能音箱良好的市場反饋與模式成功，將其應用到同類音頻產品，以產生新的消費需求和使用場景。基于叮咚推出的JD+智能語音解決方案可以支持品牌合作、委托設計、合作開發、模組輸出、內容介入等各種合作模式，降低智能家居入口的門檻。去年4月，京東成立智能音頻聯盟，并提供了一套完整的音頻設備的智能化解決方案。

　　1、網罩

　　金屬網罩內部貼了一層黑色防塵布，可以避免灰塵進入音箱內部。

　　2、頂蓋

　　頂蓋還有多層結構，首先看到的是一個小圓形電路板，通過一條排線連接到其它電路上。

　　拆掉兩顆螺絲可取下這塊小電路板，可以看到它背面僅有一個輕觸開關，對應的是頂蓋中間的那個JD 標志按鈕。排線上貼了一層黑色的避震海綿，可以有效避免音箱工作時出現震動噪音。

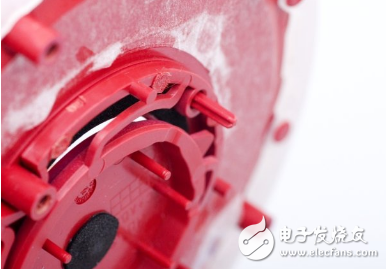

　　繼續拆螺絲還可以把頂蓋拆開，天線就貼在音箱頂部那條電鍍成紅色鏡面的裝飾條內測，而頂蓋上的感應及燈光電路沾在頂部。

　　這片PCB是用雙面膠粘在頂蓋上的，非常難分離開來，要輕輕翹起PCB一點，等雙面膠慢慢分離才行。這是分離后的PCB和頂蓋。可以看到頂蓋周圍有一圈白色的半透明塑料，這就是DingDong智能音箱的燈光位置了，PCB上的LED燈珠發亮，透過這圈磨砂的透光板后會更柔和均勻。

　　頂蓋中間的按鈕和頂蓋并非一體的，可以分離開來。不用擔心那條縫隙，我是為了便于說明把整個按鈕按進來了，實際使用時只需要輕觸，不可能按到這個深度的。

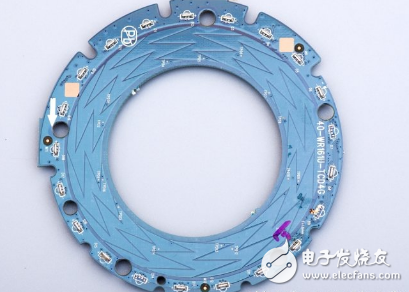

　　上PCB大圖，圖中W字形狀的是16個感應區域，周圍一圈是21個彩色LED燈珠。

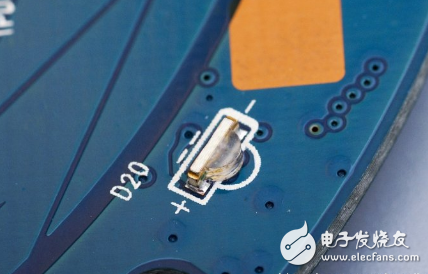

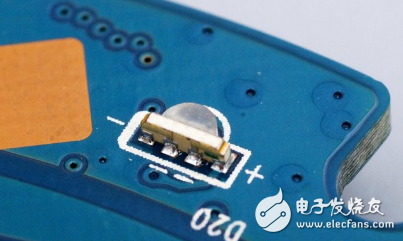

　　給LED燈珠來個特寫，這是側發光LED，發光面直接對著外面的導光板，這樣效率會高的多。

　　從后面焊點可以看到LED有四個焊點，應該是RGB三色LED，只要愿意可以顯示任何顏色，而不只是現在的白、藍、綠、橙等幾個顏色。

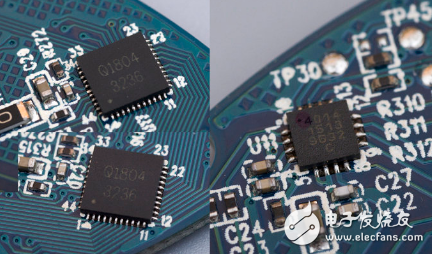

　　這塊PCB上有三塊集成電路，兩片Q1804及一片4014，我沒詳細了解它們的用途，從走線看來前者應該是LED驅動電路，而后者則是觸摸感應芯片。

　　3、主板

　　DingDong智能音箱的主板固定在箱體的頂部，而麥克風陣列板則藏在主板下面，通過一條排線與主板連接。主板還同時連接著好幾條排線：兩條灰色的排線包裹了厚避震海綿到底部的接口板，一條連接低音單元的線藏在它們后面，還有一條排線連接頂蓋的觸摸及LED板。

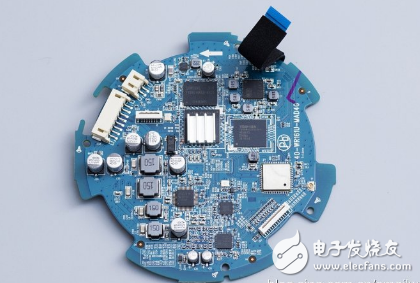

　　首先拆下主板，這是DingDong智能音箱的大腦部分，上面密密麻麻的堆了大量原件及集成電路。

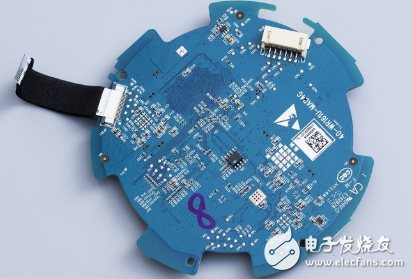

　　主板的背面則比較空，畢竟它下面還要留空間給麥克風陣列板。

　　下面來看看主板上的芯片

　　東芝THGBMBG5D1KBAIL，4Gb eMMC芯片，相當于DingDong的硬盤。

　　三星K4B4G1646Q-HYK0內存芯片，4Gb DDR3

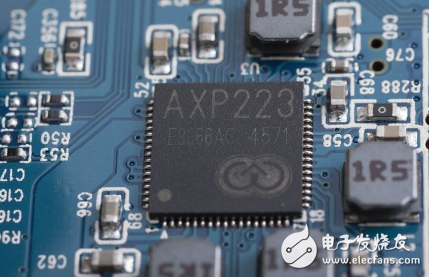

　　AXP223電源系統管理芯片

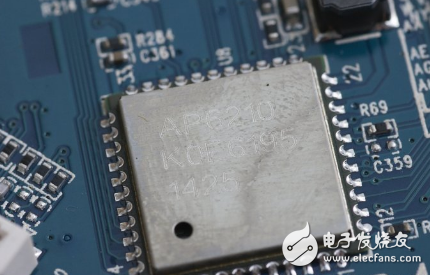

　　AP6210 WIFI藍牙二合一芯片，WIFI方面支持b/g/n，2.4G，最大帶寬72.2Mbps，藍牙則支持4.0規格

　　TAS5731M D類音頻放大器，支持2.1模式，正適合DingDong這種高低單元分開的設計。

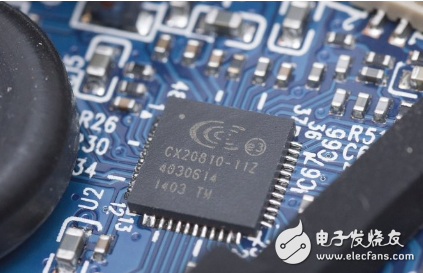

　　CONEXANT科勝訊在電腦里不算少見，無數電腦的板載聲卡都是這家公司的產品。這款CX20810-11Z是4通道遠場語音捕獲高性能高清音頻ADC，專門用于語音識別，控制和網絡會議等應用。

　　LCMX02 256HC可編程邏輯器件

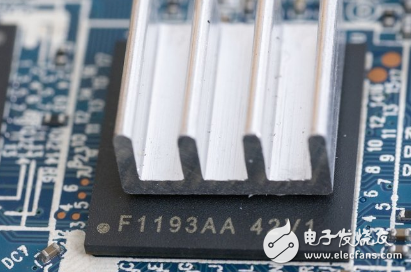

　　還有最大一片芯片貼了散熱片，目測是硅膠貼的，沒敢硬撬下來，這是CPU？

　　4、麥克風陣列

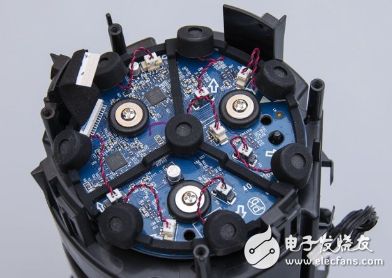

　　作為語音輸入的聲控音箱，DingDong智能音箱的麥克風陣列無疑是最大特色，它被藏在主板下面。可以看到這塊PCB的固定螺絲外還有非常厚的硅膠套，這是為了讓它充分避震，避免被箱體震動所影響。

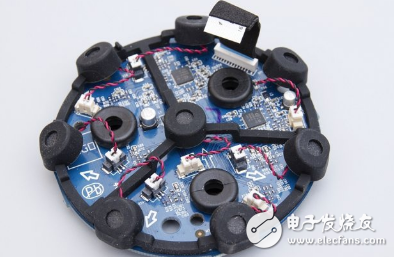

　　拆出來的麥克風陣列板非常有科幻感，很想早期科幻電影里洗腦用的頭盔，八個麥克風固定在懸浮狀態的硅膠支架上，進一步避免震動。

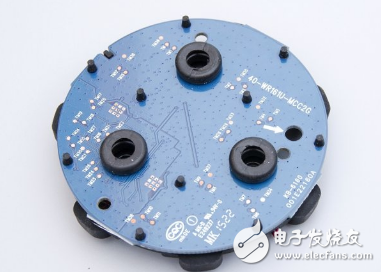

　　PCB背面則是空無一物，只看得到硅膠支架的固定點以及PCB板自身的避震硅膠套。

　　麥克風陣列板上有兩片CX20810-11Z，剛好對于8個麥克風的音頻信號，主板上那片CX20810-11Z可能是用來處理這兩片芯片的處理結果的吧？

　　5、接口板

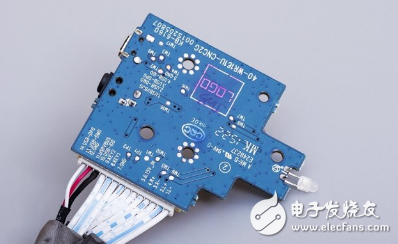

　　這是位于音箱底部的接口板，板子上原件不多，主要就一個指示燈，隨便看看就好。

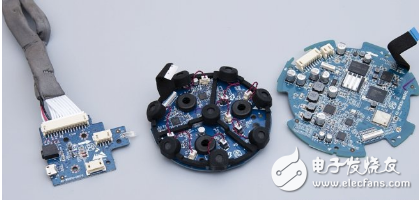

　　固定在音箱上的三塊電路板合個影，下面開始介紹音頻單元部分。

　　6、音箱

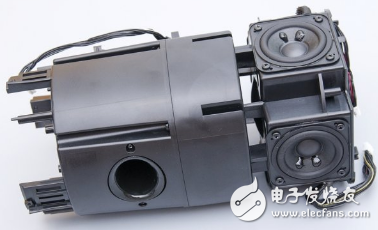

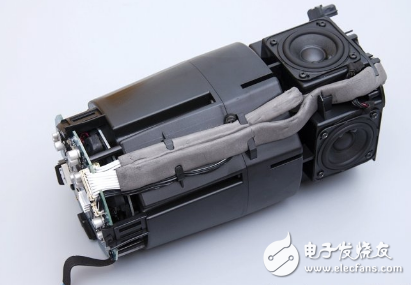

　　DingDong的音箱部分采用4個全頻帶加1個低音單元的組合，從結構上可以看出完全是兩個部分，低音是單獨一個倒相式低音炮，4個全頻帶單元也單獨組成一部分位于低音炮底部。

　　音箱的用料方面還是相當用心的，前面的照片能看到所有排線都包裹了避震層，而揚聲器單元的線更加特別，表明呈多邊形且非常柔軟，跟我之前接觸過的喇叭線完全不同。

　　拆開低音部分的“箱體”，底部是開口朝下的低音單元，上面是一根U型倒相管。

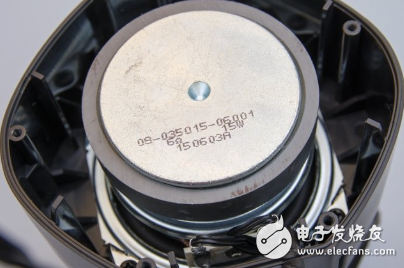

　　低音單元特寫，目測只有3寸，這點出乎我的預料，我原本以為會裝個4寸低音進去呢。

　　從低音與全頻帶之間的間隙可以看到，底部的全頻帶“箱體”頂部拱起一個半圓，這是為低音單元做的擴散設計，但感覺上這里間隙有點過小了。

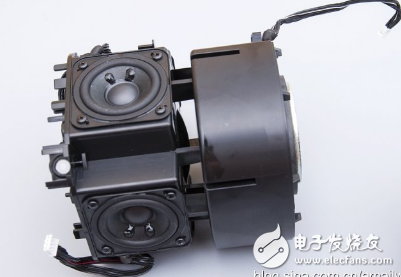

　　最底部是4個1.5寸全頻帶單元，分別朝著4個方向。可見DingDong充分考慮了方向性問題，麥克風及音箱的設計上都讓DingDong更適合放在房間中間， 讓它不具有方向性。

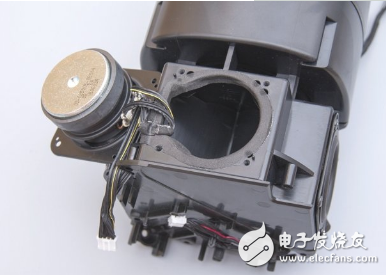

　　拆一個單元出來看看箱體內部，也是分隔成了四個獨立的腔體，并不會有單元之間相互干擾的問題。

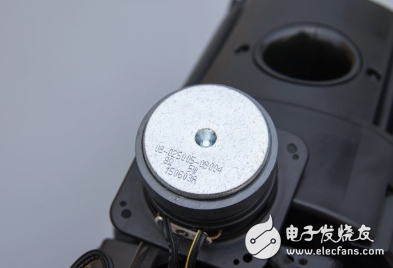

　　單元特寫，沒有標準品牌，字符也看不出型號信息。

　　拆機到此完畢，放上合影是必須的。

　　最后提醒拆解DingDong并不難，但是頂部觸摸板與頂蓋的分離千萬要小心，側發光LED的焊接并不結實，而DingDong的LED排布非常密集，撬棒一不小心就會傷到LED，比如這個就被撬到搖搖欲墜了。

　　實際上還有另外兩個被我撬掉下來的，這些LED實際跟米粒差不多大，上面還集中了4個焊點，并不容易焊接。

　　更麻煩的是側發光LED很難焊接，一般的尖頭烙鐵都還不夠尖，焊不到原件的底部，上圖就是兩次焊接失敗的例子，我不得用銼刀把烙鐵頭銼到能扎人的程度，才把LED給焊了回去。

　　總體來說真的是一款非常有分量，外觀比較簡約而霸氣的一款比較零接觸語音控制社交智能音箱，無論是在客廳的任何位置，只要說一聲“叮咚叮咚”這時候音箱頂部的藍色燈就會亮起會有一點燈比較亮對準主人的，然后在說出你要做什么的命令來實現語音操控音箱，當音箱收到命令，識別之后就會執行命令，非常的靈敏。識別性比較強。還有個方便之處，當沒有網絡的時候我們可以利用藍牙連接進行當音箱使用，非常的方面。無論音箱放在客廳任何角落都可以聆聽到來自音箱的鈴聲和實現語音社交，因?yàn)橐粝鋬?nèi)置了八顆麥克風和四個全頻喇叭和一個低音單元，360°聲波無死角的傳播。叮咚還可以當鬧鐘，還可以陪你聊天等功能！

　　遠場語音操控，徹底解放雙手，語音控制代替了傳統按鈕和觸摸控制，語音搜索+哼唱搜索+情景搜索，三大搜索完全取締了傳統音響模式設計，在音源方面，這款智能音箱可以直接通過百度音樂、咪咕音樂播放流媒體音樂，喜馬拉雅電臺海量的有聲內容，音樂、相聲、小品、戲曲、兒童故事、評書等內容資源都可以在用戶的語音控制下選擇和播放，真正實現“響我所想”。
