底盤制動系構造詳細圖解

一.制動系統概述

??? 汽車上用以使外界(主要是路面)在汽車某些部分(主要是車輪)施加一定的力，從而對其進行一定程度的強制制動的一系列專門裝置統稱為制動系統。其作用是：使行駛中的汽車按照駕駛員的要求進行強制減速甚至停車；使已停駛的汽車在各種道路條件下(包括在坡道上)穩定駐車；使下坡行駛的汽車速度保持穩定。

??? 對汽車起制動作用的只能是作用在汽車上且方向與汽車行駛方向相反的外力，而這些外力的大小都是隨機的、不可控制的，因此汽車上必須裝設一系列專門裝置以實現上述功能。

1.分類：

(1) 按制動系統的作用

??? 制動系統可分為行車制動系統、駐車制動系統、應急制動系統及輔助制動系統等。用以使行駛中的汽車降低速度甚至停車的制動系統稱為行車制動系統；用以使已停駛的汽車駐留原地不動的制動系統則稱為駐車制動系統；在行車制動系統失效的情況下，保證汽車仍能實現減速或停車的制動系統稱為應急制動系統；在行車過程中，輔助行車制動系統降低車速或保持車速穩定，但不能將車輛緊急制停的制動系統稱為輔助制動系統。上述各制動系統中，行車制動系統和駐車制動系統是每一輛汽車都必須具備的。

(2)按制動操縱能源

??? 制動系統可分為人力制動系統、動力制動系統和伺服制動系統等。以駕駛員的肌體作為唯一制動能源的制動系統稱為人力制動系統；完全靠由發動機的動力轉化而成的氣壓或液壓形式的勢能進行制動的系統稱為動力制動系統；兼用人力和發動機動力進行制動的制動系統稱為伺服制動系統或助力制動系統。

(3)按制動能量的傳輸方式

??? 制動系統可分為機械式、液壓式、氣壓式、電磁式等。同時采用兩種以上傳能方式的制動系稱為組合式制動系統。

2.制動系統的一般工作原理

??? 制動系統的一般工作原理是，利用與車身(或車架)相連的非旋轉元件和與車輪(或傳動軸)相連的旋轉元件之間的相互摩擦來阻止車輪的轉動或轉動的趨勢。

??? 可用下圖所示的一種簡單的液壓制動系統示意圖來說明制動系統的工作原理。

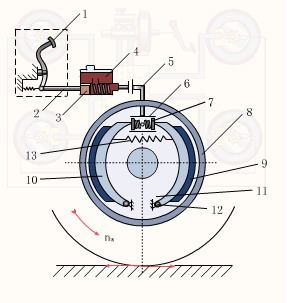

制動系統工作原理示意圖?
1.制動踏板 2.推桿 3.主缸活塞 4.制動主缸 5.油管 6.制動輪缸 7.輪缸活塞 8.制動鼓 9.摩擦片 10.制動蹄 11.制動底板 12.支承銷 13.制動蹄回位彈簧?

??? 一個以內圓面為工作表面的金屬制動鼓固定在車輪輪轂上，隨車輪一同旋轉。在固定不動的制動底板上，有兩個支承銷，支承著兩個弧形制動蹄的下端。制動蹄的外圓面上裝有摩擦片。制動底板上還裝有液壓制動輪缸，用油管5與裝在車架上的液壓制動主缸相連通。主缸中的活塞3可由駕駛員通過制動踏板機構來操縱。

??? 當駕駛員踏下制動踏板，使活塞壓縮制動液時，輪缸活塞在液壓的作用下將制動蹄片壓向制動鼓，使制動鼓減小轉動速度，或保持不動。

3.轎車典型制動系統的組成

??? 下圖給出了一種轎車典型制動系統的組成示意圖，可以看出，制動系統一般由制動操縱機構和制動器兩個主要部分組成。

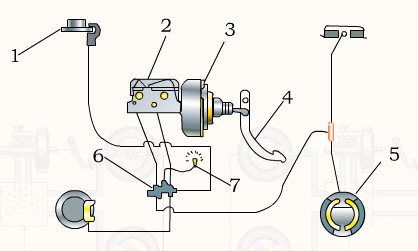

轎車典型制動系統組成示意圖
1.前輪盤式制動器 2.制動總泵 3.真空助力器 4.制動踏板機構 5.后輪鼓式制動器 6.制動組合閥 7.制動警示燈?

(1) 制動操縱機構

??? 產生制動動作、控制制動效果并將制動能量傳輸?shù)街苿?dòng)器的各個部件，如圖中的2、3、4、6，以及制動輪缸和制動管路。

(2) 制動器

??? 產生阻礙車輛的運動或運動趨勢的力(制動力)的部件。汽車上常用的制動器都是利用固定元件與旋轉元件工作表面的摩擦而產生制動力矩，稱為摩擦制動器。它有鼓式制動器和盤式制動器兩種結構型式。

二.制動器--鼓式制動器

1.制動器概述

??? 一般制動器都是通過其中的固定元件對旋轉元件施加制動力矩，使后者的旋轉角速度降低，同時依靠車輪與地面的附著作用，產生路面對車輪的制動力以使汽車減速。凡利用固定元件與旋轉元件工作表面的摩擦而產生制動力矩的制動器都成為摩擦制動器。目前汽車所用的摩擦制動器可分為鼓式和盤式兩大類。

??? 旋轉元件固裝在車輪或半軸上，即制動力矩直接分別作用于兩側車輪上的制動器稱為車輪制動器。旋轉元件固裝在傳動系的傳動軸上，其制動力矩經過驅動橋再分配到兩側車輪上的制動器稱為中央制動器。

2.領從蹄式制動器

??? 下圖為領從蹄式制動器示意圖，設汽車前進時制動鼓旋轉方向(這稱為制動鼓正向旋轉)如圖中箭頭所示。

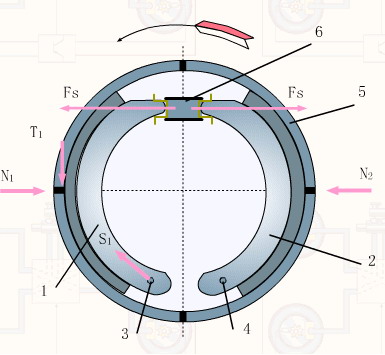

領從蹄式制動器示意圖
l.領蹄 2.從蹄 3、4.支點 5.制動鼓 6.制動輪缸?

??? 沿箭頭方向看去，制動蹄1的支承點3在其前端，制動輪缸6所施加的促動力作用于其后端，因而該制動蹄張開時的旋轉方向與制動鼓的旋轉方向相同。具有這種屬性的制動蹄稱為領蹄。與此相反，制動蹄2的支承點4在后端，促動力加于其前端，其張開時的旋轉方向與制動鼓的旋轉方向相反。具有這種屬性的制動蹄稱為從蹄。

?? ?當汽車倒駛，即制動鼓反向旋轉時，蹄1變成從蹄，而蹄2則變成領蹄。這種在制動鼓正向旋轉和反向旋轉時，都有一個領蹄和一個從蹄的制動器即稱為領從蹄式制動器。

?? ?下圖為領從蹄式制動器受力示意圖:

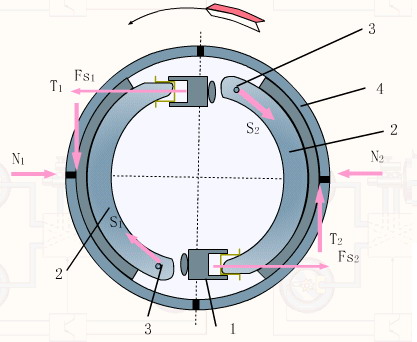

領從蹄式制動器受力示意圖

??? 如圖所示，制動時兩活塞施加的促動力是相等的。制動時，領蹄1和從蹄2在促動力FS的作用下，分別繞各自的支承點3和4旋轉到緊壓在制動鼓5上。旋轉著的制動鼓即對兩制動蹄分別作用著法向反力N1和N2，以及相應的切向反力T1和T2，兩蹄上的這些力分別為各自的支點3和4的支點反力Sl和S2所平衡。

??? 可見，領蹄上的切向合力Tl所造成的繞支點3的力矩與促動力FS所造成的繞同一支點的力矩是同向的。所以力T1的作用結果是使領蹄1在制動鼓上壓得更緊從而力T1也更大。這表明領蹄具有"增勢"作用。相反，從蹄具有"減勢"作用。故二制動蹄對制動鼓所施加的制動力矩不相等。

??? 倒車制動時，雖然蹄2變成領蹄，蹄1變成從蹄，但整個制動器的制動效能還是同前進制動時一樣。 在領從式制動器中，兩制動蹄對制動鼓作用力N1"和N2"的大小是不相等的，因此在制動過程中對制動鼓產生一個附加的徑向力。

??? 凡制動鼓所受來自二蹄的法向力不能互相平衡的制動器稱為非平衡式制動器。

3.單向雙領蹄式制動器

??? 在制動鼓正向旋轉時，兩蹄均為領蹄的制動器稱為雙領蹄式制動器，其結構示意圖如下圖所示。

雙領蹄式制動器受力示意圖
1.制動輪缸 2.制動蹄 3.支承銷 4.制動鼓

??? 雙領蹄式制動器與領從蹄式制動器在結構上主要有兩點不相同，一是雙領蹄式制動器的兩制動蹄各用一個單活塞式輪缸，而領從蹄式制動器的兩蹄共用一個雙活塞式輪缸；二是雙領蹄式制動器的兩套制動蹄、制動輪缸、支承銷在制動底板上的布置是中心對稱的，而領從蹄式制動器中的制動蹄、制動輪缸、支承銷在制動底板上的布置是軸對稱布置的。 ?

4.雙向雙領蹄式制動器

??? 無論是前進制動還是倒車制動，兩制動蹄都是領蹄的制動器稱為雙向雙領蹄式制動器，下圖是其結構示意圖器。

雙向雙領蹄式制動器示意圖
1.制動輪缸 2.制動蹄 3.活塞 4.制動鼓?

??? 與領從蹄式制動器相比，雙向雙領蹄式制動器在結構上有三個特點，一是采用兩個雙活塞式制動輪缸；二是兩制動蹄的兩端都采用浮式支承，且支點的周向位置也是浮動的；三是制動底板上的所有固定元件，如制動蹄、制動輪缸、回位彈簧等都是成對的，而且既按軸對稱、又按中心對稱布置。

??? 下圖是一種雙向雙領蹄式制動器的具體結構。

雙向雙領蹄式制動器?
1.制動鼓 2.制動輪缸 3.制動底板 4、8.制動蹄 5.回位彈簧 6.調整螺母 7.可調支座 9.支座

??? 在前進制動時，所有的輪缸活塞都在液壓作用下向外移動，將兩制動蹄4和8壓靠到制動鼓1上。在制動鼓的摩擦力矩作用下，兩蹄都繞車輪中心O朝箭頭所示的車輪旋轉方向轉動，將兩輪缸活塞外端的支座9推回，直到頂靠到輪缸端面為止。此時兩輪缸的支座9成為制動蹄的支點，制動器的工作情況便同圖d-zd-05所示的制動器一樣。

??? 倒車制動時，摩擦力矩的方向相反，使兩制動蹄繞車輪中心O逆箭頭方向轉過一個角度，將可調支座7連同調整螺母6一起推回原位，于是兩個支座7便成為蹄的新支承點。這樣，每個制動蹄的支點和促動力作用點的位置都與前進制動時相反，其制動效能同前進制動時完全一樣。

5.雙從蹄式制動器

??? 前進制動時兩制動蹄均為從蹄的制動器稱為雙從蹄式制動器，其結構示意圖見下圖:

雙從蹄式制動器示意圖

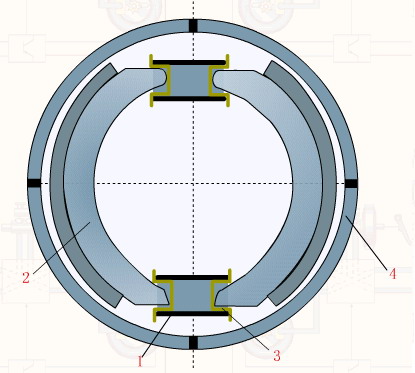

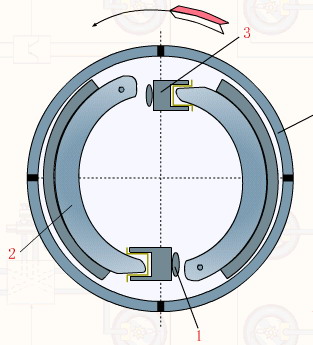

1.支承銷 2.制動蹄 3.制動輪缸 4.制動鼓??

??? 這種制動器與雙領蹄式制動器結構很相似，二者的差異只在于固定元件與旋轉元件的相對運動方向不同。雖然雙從蹄式制動器的前進制動效能低于雙領蹄式和領從蹄式制動器，但其效能對摩擦系數變化的敏感程度較小，即具有良好的制動效能穩定性。

??? 雙領蹄、雙向雙領蹄、雙從蹄式制動器的固定元件布置都是中心對稱的。如果間隙調整正確，則其制動鼓所受兩蹄施加的兩個法向合力能互相平衡，不會對輪轂軸承造成附加徑向載荷。因此，這三種制動器都屬于平衡式制動器。

6.鼓式制動器小結

??? 以上介紹的各種鼓式制動器各有利弊。

??? 就制動效能而言，在基本結構參數和輪缸工作壓力相同的條件下，自增力式制動器由于對摩擦助勢作用利用得最為充分而居首位，以下依次為雙領蹄式、領從蹄式、雙從蹄式。但蹄鼓之間的摩擦系數本身是一個不穩定的因素，隨制動鼓和摩擦片的材料、溫度和表面狀況(如是否沾水、沾油，是否有燒結現象等)的不同可在很大范圍內變化。自增力式制動器的效能對摩擦系數的依賴性最大，因而其效能的熱穩定性最差。

??? 在制動過程中，自增力式制動器制動力矩的增長在某些情況下顯得過于急速。雙向自增力式制動器多用于轎車后輪，原因之一是便于兼充駐車制動器。單向自增力式制動器只用于中、輕型汽車的前輪，因倒車制動時對前輪制動器效能的要求不高。雙從蹄式制動器的制動效能雖然最低，但卻具有最良好的效能穩定性，因而還是有少數華貴轎車為保證制動可靠性而采用(例如英國女王牌轎車)。領從蹄制動器發展較早，其效能及效能穩定性均居于中游，且有結構較簡單等優點，故目前仍相當廣泛地用于各種汽車。

?

三.盤式制動器

1.盤式制動器概述

??? 盤式制動器摩擦副中的旋轉元件是以端面工作的金屬圓盤，被稱為制動盤。

??? 其固定元件則有著多種結構型式，大體上可分為兩類。一類是工作面積不大的摩擦塊與其金屬背板組成的制動塊，每個制動器中有2～4個。這些制動塊及其促動裝置都裝在橫跨制動盤兩側的夾鉗形支架中，總稱為制動鉗。這種由制動盤和制動鉗組成的制動器稱為鉗盤式制動器。另一類固定元件的金屬背板和摩擦片也呈圓盤形，制動盤的全部工作面可同時與摩擦片接觸，這種制動器稱為全盤式制動器。

??? 鉗盤式制動器過去只用作中央制動器，但目前則愈來愈多地被各級轎車和貨車用作車輪制動器。全盤式制動器只有少數汽車(主要是重型汽車)采用為車輪制動器。這里只介紹鉗盤式制動器。鉗盤式制動器又可分為定鉗盤式和浮鉗盤式兩類。

??? 盤式制動器結構圖如下圖所示。

盤式制動器結構圖

2.定鉗盤式制動器

??? 定鉗盤式制動器的結構示意圖見下圖:

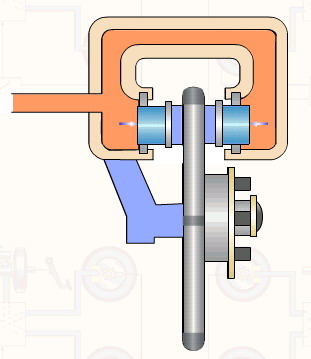

定鉗盤式制動器示意圖
1.制動盤 2.活塞 3.摩擦塊 4.進油口 5.制動鉗體 6.車橋部?

??? 在制動盤1上的制動鉗體5固定安裝在車橋6上，它不能旋轉也不能沿制動盤軸線方向移動，其內的兩個活塞2分別位于制動盤1的兩側。

??? 制動時，制動油液由制動總泵(制動主缸)經進油口4進入鉗體中兩個相通的液壓腔中，將兩側的制動塊3壓向與車輪固定連接的制動盤1，從而產生制動。

??? 這種制動器存在著以下缺點：油缸較多，使制動鉗結構復雜；油缸分置于制動盤兩側，必須用跨越制動盤的鉗內油道或外部油管來連通，這使得制動鉗的尺寸過大，難以安裝在現代化轎車的輪輞內；熱負荷大時，油缸和跨越制動盤的油管或油道中的制動液容易受熱汽化；若要兼用于駐車制動，則必須加裝一個機械促動的駐車制動鉗。

3.浮鉗盤式制動器

??? 下圖所示為浮鉗盤式制動器示意圖。

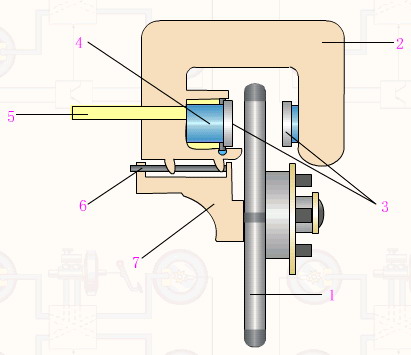

浮鉗盤式制動器示意圖
1.制動盤 2.制動鉗體 3.摩擦塊 4.活塞 5.進油口 6.導向銷 7.車橋?

??? 鉗體2通過導向銷6與車橋7相連，可以相對于制動盤1軸向移動。制動鉗體只在制動盤的內側設置油缸，而外側的制動塊則附裝在鉗體上。

??? 制動時，液壓油通過進油口5進入制動油缸，推動活塞4及其上的摩擦塊向右移動，并壓到制動盤上，并使得油缸連同制動鉗體整體沿銷釘向左移動，直到制動盤右側的摩擦塊也壓到制動盤上夾住制動盤并使其制動。

??? 與定鉗盤式制動器相反，浮鉗盤式制動器軸向和徑向尺寸較小，而且制動液受熱汽化的機會較少。此外，浮鉗盤式制動器在兼充行車和駐車制動器的情況下，只須在行車制動鉗油缸附近加裝一些用以推動油缸活塞的駐車制動機械傳動零件即可。故自70年代以來，浮鉗盤式制動器逐漸取代了定鉗盤式制動器。

4.盤式制動器的特點

??? 盤式制動器與鼓式制動器相比，有以下優點：

一般無摩擦助勢作用，因而制動器效能受摩擦系數的影響較小，即效能較穩定；

浸水后效能降低較少，而且只須經一兩次制動即可恢復正常；

在輸出制動力矩相同的情況下，尺寸和質量一般較小；

制動盤沿厚度方向的熱膨脹量極小，不會象制動鼓的熱膨脹那樣使制動器間隙明顯增加而導致制動踏板行程過大；

較容易實現間隙自動調整，其他保養修理作業也較簡便。

對于鉗盤式制動器而言，因?yàn)橹苿?dòng)盤外露，還有散熱良好的優點。

??? 盤式制動器不足之處是效能較低，故用于液壓制動系統時所需制動促動管路壓力較高，一般要用伺服裝置。

??? 目前，盤式制動器已廣泛應用于轎車，但除了在一些高性能轎車上用于全部車輪以外，大都只用作前輪制動器，而與后輪的鼓式制動器配合，以期汽車有較高的制動時的方向穩定性。在貨車上，盤式制動器也有采用，但離普及還有相當距離。

四、轉向傳動機構

??? 轉向傳動機構的功用是將轉向器輸出的力和運動傳到轉向橋兩側的轉向節，使兩側轉向輪偏轉，且使兩轉向輪偏轉角按一定關系變化，以保證汽車轉向時車輪與地面的相對滑動盡可能小。

1. 汽車轉向時內外輪轉角關系

??? 汽車轉向時，要使各車輪都只滾動不滑動，各車輪必須圍繞一個中心點O轉動，如圖d-zx-07所示。顯然這個中心要落在后軸中心線的延長線上，并且左、右前輪也必須以這個中心點O為圓心而轉動。

為了滿足上述要求，左、右前輪的偏轉角應滿足如下關系：

ctga = ctgb + B/L

下圖汽車轉向時各車輪的運動軌跡

2. 與非獨立懸架配用的轉向傳動機構

??? 與非獨立懸架配用的轉向傳動機構主要包括轉向搖臂2、轉向直拉桿3轉向節臂4和轉向梯形。在前橋僅為轉向橋的情況下，由轉向橫拉桿6和左、右梯形臂5組成的轉向梯形一般布置在前橋之后，如圖所示。當轉向輪處于與汽車直線行駛相應的中立位置時，梯形臂5與橫拉桿6在與道路平行的平面(水平面)內的交角＞90。在發動機位置較低或轉向橋兼充驅動橋的情況下，為避免運動干涉，往往將轉向梯形布置在前橋之前，此時上述交角＜90，如圖d-zx-08b所示。若轉向搖臂不是在汽車縱向平面內前后擺動，而是在汽車的橫向左右擺動，則可將轉向直拉桿3橫置，并借球頭銷直接帶動轉向橫拉桿6，從而推使兩側梯形臂轉動，如圖所示。下面對轉向傳動機構的主要組成零件的結構作簡要介紹。

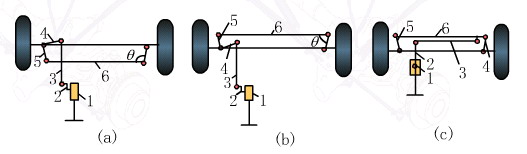

與非獨立懸架配用的轉向傳動機構示意圖

1.轉向器 2.轉向搖臂 3.轉向直拉桿 4.轉向節臂 5.梯形臂 6.轉向橫拉桿

(1)轉向搖臂

??? 轉向搖臂的作用是把轉向器輸出的力和運動傳給直拉桿或橫拉桿，進而推動轉向輪偏轉。轉向搖臂的典型結構如下圖所示。

1.帶錐度的三角形齒形花鍵 2.轉向搖臂 3.球頭銷 4.搖臂軸

(2)轉向直拉桿

??? 轉向直拉桿的作用是將轉向搖臂傳來的力和運動傳給轉向梯形臂(或轉向節臂)。它所受的力既有拉力、也有壓力，因此直拉桿都是采用優質特種鋼材制造的，以保證工作可靠。直拉桿的典型結構如圖十所示。在轉向輪偏轉或因懸架彈性變形而相對于車架跳動時，轉向直拉桿與轉向搖臂及轉向節臂的相對運動都是空間運動，為了不發生運動干涉，上述三者間的連接都采用球銷。

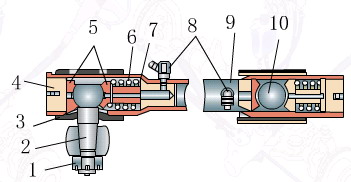

1.螺母 2.球頭銷 3.橡膠防塵墊 4.螺塞 5.球頭座 6.壓縮彈簧 7.彈簧座 8.油嘴 9.直拉桿體 10.轉向搖臂球頭銷

(3)轉向橫拉桿

轉向橫拉桿是聯系左、右梯形臂并使其協調工作的連接桿，它在汽車行駛過程中反復承受拉力和壓力，因此多用高強度冷拉鋼管制造。

(4) 轉向減振器

隨著車速的提高，現代汽車的轉向輪有時會產生擺振（轉向輪繞主銷軸線往復擺動，甚至引起整車車身的振動），這不僅影響汽車的穩定性，而且還影響汽車的舒適性、加劇前輪輪胎的磨損。在轉向傳動機構中設置轉向減振器是克服轉向輪擺振的有效措施。轉向減振器的一端與車身（或前橋）鉸接，另一端與轉向直拉桿（或轉向器）鉸接。

下圖轉向減振器結構圖

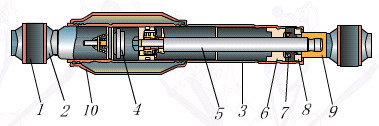

1.連接環襯套 2.連接環橡膠套 3.油缸4.壓縮閥總成 5.活塞及活塞桿總成 6.導向座 7.油封 8.擋圈 9.軸套及連接環總成　10.橡膠儲液缸

3. 與獨立懸架配用的轉向傳動機構

??? 當轉向輪獨立懸掛時，每個轉向輪都需要相對于車架作獨立運動，因而轉向橋必須是斷開式的。與此相應，轉向傳動機構中的轉向梯形也必須是斷開式的。圖十二為幾種與獨立懸架配用的轉向傳動機構示意圖。

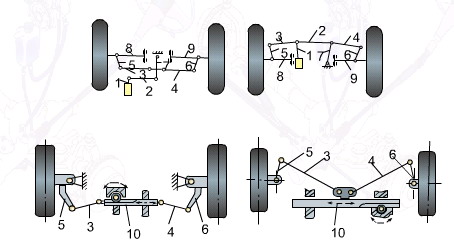

下圖與獨立懸架配用的轉向傳動機構示意圖

1.轉向搖臂 2.轉向直拉桿 3.左轉向橫拉桿 4.右轉向橫拉桿 5.左梯形臂 6.右梯形臂 7.搖桿 8.懸架左擺臂 9.懸架右擺臂 10.齒輪齒條式轉向器

五 動力轉向器

??? 采用動力轉向系統的汽車轉向所需的能量，在正常情況下，只有小部分是駕駛員提供的體能，而大部分是發動機(或電機)驅動的油泵(或空氣壓縮機)所提供的液壓能(或氣壓能)。

??? 用以將發動機(或電機)輸出的部分機械能轉化為壓力能，并在駕駛員控制下，對轉向傳動裝置或轉向器中某一傳動件施加不同方向的液壓或氣壓作用力，以助駕駛員施力不足的一系列零部件，總稱為動力轉向器。

1．動力轉向器的類型及工作原理

(1)動力轉向器的類型

??? 按傳能介質的不同，動力轉向器有氣壓式和液壓式兩種。裝載質量特大的貨車不宜采用氣壓動力轉向器，因?yàn)闅鈮合到y(tǒng)的工作壓力 較低(一般不高于0.7MPa)，用于重型汽車上時，其部件尺寸將過于龐大。液壓動力轉向器的工作壓力可高達10MPa以上，故其部件尺寸很小。液壓系統工作時無噪聲，工作滯后時間短，而且能吸收來自不平路面的沖擊。因此，液壓動力轉向器已在各類各級汽車上獲得廣泛應用。

??? 根據機械式轉向器、轉向動力缸和轉向控制閥三者在轉向裝置中的布置和聯接關系的不同，液壓動力轉向裝置分為整體式（機械式轉向器、轉向動力缸和轉向控制閥三者設計為一體）、組合式（把機械式轉向器和轉向控制閥設計在一起，轉向動力缸獨立）和分離式（機械式轉向器獨立，把轉向控制閥和轉向動力缸設計為一體）三種結構型式。

這里僅介紹液壓整體式動力轉向器。

(2)動力轉向系統的工作原理

??? 動力轉向系統是在機械式轉向系統的基礎上加一套動力輔助裝置組成的。圖d-zx-13，轉向油泵6安裝在發動機上，由曲軸通過皮帶驅動并向外輸出液壓油。轉向油罐5有進、出油管接頭，通過油管分別與轉向油泵和轉向控制閥2聯接。轉向控制閥用以改變油路。機械轉向器和缸體形成左右兩個工作腔，它們分別通過油道和轉向控制閥聯接。

??? 當汽車直線行駛時，轉向控制閥2將轉向油泵6泵出來的工作液與油罐相通，轉向油泵處于卸荷狀態，動力轉向器不起助力作用。當汽車需要向右轉向時，駕駛員向右轉動轉向盤，轉向控制閥將轉向油泵泵出來的工作液與R腔接通，將L腔與油罐接通，在油壓的作用下，活塞向下移動，通過傳動結構使左、右輪向右偏轉，從而實現右轉向。向左轉向時，情況與上述相反。

下圖液壓動力轉向系統示意圖

l.轉向操縱機構 2.轉向控制閥 3.機械轉向器與轉向動力缸總成 4.轉向傳動結構 5.轉向油罐 6.轉向油泵 R.轉向動力缸右腔 L.轉向動力缸左腔

2．液壓動力轉向器

??? 下圖為一種動力轉向器分配閥示意圖。汽車直線行駛時，閥芯與閥套的位置關系如圖中所示。自泵來的液壓油流向左右動力缸及回油缸，左右動力缸油壓相等，汽車保持直線行駛。駕駛員轉動方向盤時，閥芯與閥套的相對位置發生改變，使得大部分或全部來自泵的液壓油流入某一動力缸，促進汽車左傳或右轉。

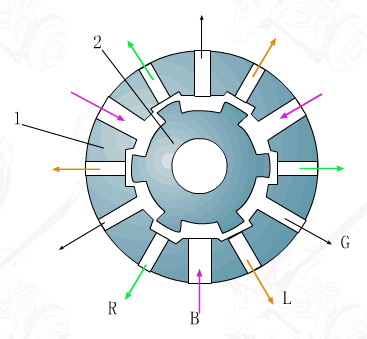

1.閥套 2.閥芯 R.接右轉向動力腔 L.接左轉向動力腔 B.接轉向油泵 G.接轉向油罐

??? 當轉向盤停在某一位置不再繼續轉動時，閥芯與閥套相對位移減小，左右動力腔油壓差減小。但仍有一定的助力作用，此時的助力力矩與車輪的回正力矩相平衡，使車輪維持在某一轉向位置上。

3．轉向油泵

??? 轉向油泵是助力轉向系統的動力源。轉向油泵經轉向控制閥向轉向助力缸提供一定壓力和流量的工作油液。目前，轉向油泵大多采用雙作用式葉片泵。這種油泵有兩種結構型式，一種是潛沒式轉向油泵，另一種為非潛沒式轉向油泵。潛沒式油泵與貯液罐是一體的，即油泵潛沒在貯液罐的油液中；非潛沒式轉向油泵的貯液罐與轉向油泵分開安裝，用油管與轉向油泵相連接。

下圖為一種潛沒式雙作用葉片泵結構示意圖。

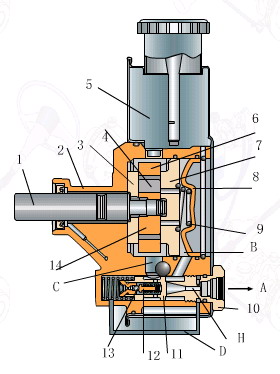

l.驅動軸 2.殼體 3.前配油盤 4. 葉片 5.儲油罐 6.定子 7.后配油盤 8.后蓋 9.彈簧 10.管接頭 11.柱塞 12.閥桿 13.鋼球 14.轉子 A.出油口 B.出油腔 C.進油腔 D.油道 H.主量孔

(2) 葉片泵的工作原理

??? 如下圖所示，當轉子順時針?lè)较蛐D(zhuǎn)時，葉片在離心力及高壓油的作用下緊貼在定子的內表面上。其工作容積開始由小變大，從吸油口吸進油液；而后工作容積由大變小，壓縮油液，經壓油口向外供油。由于轉子每旋轉一周，每個工作腔都各自吸、壓油兩次，故將這種型式的葉片泵稱為雙作用式葉片泵。雙作用葉片泵有兩個吸油區和兩個排油區，并且各自的中心角是對稱的，所以作用在轉子上的油壓作用力互相平衡。因此，這種油泵也稱為卸荷式葉片泵。

1.進油口 2.葉片 3.定子 4.出油口 5.轉子
