RFID是什么？

　　射頻識別，RFID（Radio Frequency Identification）技術，又稱無線射頻識別，是一種通信技術，可通過無線電訊號識別特定目標并讀寫相關數據，而無需識別系統與特定目標之間建立機械或光學接觸。射頻的話，一般是微波，1-100GHz，適用于短距離識別通信。RFID讀寫器也分移動式的和固定式的，目前RFID技術應用很廣，如：圖書館，門禁系統，食品安全溯源等。

　　RFID的工作原理：

　　p》射頻識別技術（RFID）作為自動識別的新技術憑借其諸多優點在國內外迅速發展。其應用廣泛，在人和動物身份識別、物流管理、交通運輸管理、資料及檔案存儲、工廠的生產控制等諸多領域均凸顯了其作用和優勢。按照工作頻率的不同，RFID系統可以分為低頻（LF）、高頻（HF）、（UHF）和微波等不同頻段的系統，低頻與高頻系統較成熟，技術則剛開始進入大規模應用階段，其技術水平還沒有達到成熟的地步。對于此頻段讀寫器的研究和設計具有較大的意義。

　　RFID系統結構與工作原理：

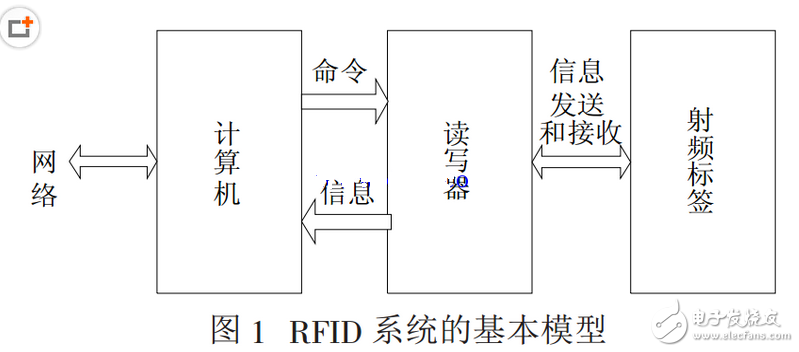

　　1、RFID系統結構

　　RFID系統一般包括射頻標簽，讀寫器和計算機系統三部分。射頻標簽是射頻識別系統的數據載體，是安裝在被識別對象上，存儲被識別對象相關信息的電子裝置。讀寫器是利用射頻技術讀取射頻識別標簽信息、或?qū)⑿畔?xiě)入標簽的電子設備。讀寫器讀出的標簽信息通過計算機及網絡系統進行管理和信息傳輸。射頻識別系統中，計算機通信網絡是對數據進行管理和通信傳輸?shù)脑O(shè)備。

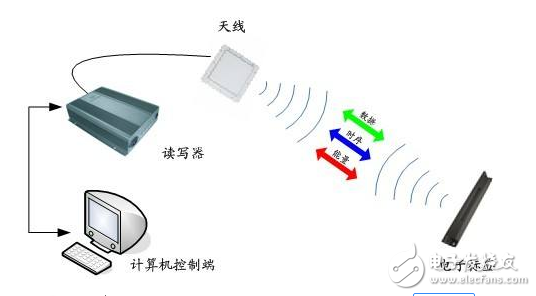

　　2、RFID系統工作原理

　　RFID系統是由信息載體和信息獲取裝置組成。RFID系統其中，射頻標簽為數據載體；讀寫器是標簽信息的讀取裝置。射頻標簽與讀寫器之間通過耦合元件實現射頻信號的空中耦合、在耦合通道內，根據時序關系，實現能量的傳遞、數據的交換。

　　3、RFID讀寫器的結構

　　從電路實現角度來說，讀寫器可劃分為兩大部分，即：射頻模塊與基帶模塊。模塊主要由調制解調電路模塊及天線組成，主要功能有兩個，一是實現將讀寫器欲發往射頻標簽的命令調制到射頻信號上，經由發射天線發送到射頻標簽上，而射頻標簽對照射的其上的射頻信號作出響應。二是實現將射頻標簽返回到讀寫器的回波信號進行加工處理，并從中解調提取出射頻標簽回送的數據。

　　RFID常見問題和解決方法：

　　多讀寫器之間干擾

　　當有兩臺或兩臺以上的讀寫器同時工作時，為了使相鄰讀寫器之間相互不干擾，讀寫器在安裝調試時確保滿足以下兩點要求：

　　1） 相鄰兩臺讀寫器的天線之間的中心間距大于3米;

　　2） 相鄰兩臺讀寫器的工作頻點分別設置為920MHz-925MHz的跳頻，跳頻間隔建議1MHz.

　　指示燈不亮

　　1） 供電系統故障：檢查電源適配器供電是否正常，交流電源電壓是否滿足100V~240V之間;

　　2） 如果其他指示燈亮，則內部的MCU 故障，一旦MCU故障，用戶只能聯系遠望谷公司洽談維修事宜;

　　網口不能連接

　　讀寫器出廠時設置的缺省IP地址為：192.168.0.210，只要PC的IP地址與讀寫器的IP地址在同一個網段，比如 “192.168.0.XXX”就可以和讀寫器可靠連接，如果忘記了讀寫器的IP地址，請找一臺有RS-232串行接口的PC對讀寫器的IP地址進行重新設置。

　　串口不能連接

　　串行接口Serial Interface是指數據一位位地順序傳送，其特點是通信線路簡單，只要一對傳輸線就可以實現雙向通信，并可以利用電話線，從而大大降低了成本，特別適用于遠距離通信，但傳送速度較慢。一條信息的各位數據被逐位按順序傳送的通訊方式稱為串行通訊。串行通訊的特點是：數據位傳送，傳按位順序進行，最少只需一根傳輸線即可完成;成本低但傳送速度慢。串行通訊的距離可以從幾米到幾千米;根據信息的傳送方向，串行通訊可以進一步分為單工、半雙工和全雙工三種。

　　1） 讀寫器的波特率為115200bps，安裝路徑下sysit.cfg文件XC_BaudRate項值是否為115200.

　　2） 選擇的COM口是不是跟讀寫器與PC連接的相符。

　　3） 串口電纜是否連接正確，電纜未連接或連接不牢靠會導致PC機的命令不能下發到讀寫器

　　不能讀卡

　　1） 串口電纜、或網絡電纜線是否連接正確，電纜未連接或連接不牢靠會導致PC機的命令不能下發到讀寫器。

　　2） 請檢查天線SMA接頭是否擰緊，標簽是否損壞，否則讀寫器的MCU故障，用戶只能聯系遠望谷公司洽談維修事宜。

　　3） 檢查天線號設置是否正確。如果天線接1#射頻端口，則演示軟件需要選1#天線。

　　4） 檢查標簽是否符合ISO18000-6B/C協議。不符合6B/C協議的標簽將無法被讀出。

　　5） 檢查標簽是否損壞。如果是無法讀取ID號，則可以嘗試換一臺讀寫器讀一下這張標簽，看看是否是標簽已損壞。鎖定的標簽只需要解鎖即可正常使用。

　　讀卡距離近

　　1） 檢查讀寫器頻點設置是否正確。工作模式應選擇跳頻，跳頻頻點范圍920MHz--925MHz，跳頻點間隔1MHz.

　　2） 檢查標簽與天線的極化方向是否匹配。如果天線是垂直極化的，則標簽需要豎直放置。

　　3） 檢查標簽表面是否覆蓋有其他材料。如果是金屬材質，由于射頻信號無法穿透金屬，讀寫器將無法讀取到標簽。

　　4） 檢查讀寫器與天線連接的射頻線纜。如果射頻線纜的接頭松動或同軸線斷了，使得射頻信號變得很弱，則直接影響到讀取的距離。

　　5） 檢查標簽的屬性。金屬標簽一般要求安裝在金屬表面，這樣才能充分發揮金屬標簽的性能。其他標簽，盡可能不要靠近金屬表面安裝。

　　6） 標簽性能正常老化。極少數老化嚴重，可能導致讀取距離變得非常近，這個時候就需要考慮更換標簽。

　　7） 檢查距離比閥值是否設置合理。標簽距離讀寫器天線越近則標簽強度越強。如果用戶給讀寫器設置了一個較高的距離比閥值，則標簽強度低于這個閥值的話將無法被讀取到。表現在距離上，即超過某個距離，標簽強度將低于這個閥值，將被讀寫器底層軟件過濾掉。
