與邏輯及與門：
與邏輯指的是：只有當決定某一事件的全部條件都具備之后，該事件才發生，否則就不發生的一種因果關系。
如圖T1101所示電路，只有當開關A與B全部閉合時，燈泡Y才亮；若開關A或B其中有一個不閉合，燈泡Ｙ就不亮。這種因果關系就是與邏輯關系，可表示為Y＝A·B，讀作“A與B”。在邏輯運算中，與邏輯稱為邏輯乘。
與門是指能夠實現與邏輯關系的門電路。與門具有兩個或多個輸入端，一個輸出端。其邏輯符號如圖T1102所示，為簡便計，輸入端只用A和B兩個變量來表示。
與門的輸出和輸入之間的邏輯關系用邏輯表達式表示為： Y＝A·B＝AB
兩輸入端與門的真值表如表B1104所示。波形圖如圖T1103所示。

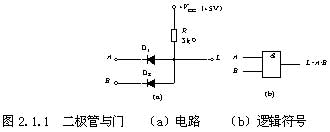

由此可見，與門的邏輯功能是，輸入全部為高電平時，輸出才是高電平，否則為低電平。二極管與門電路：
（1）VA=VB=0V。此時二極管D1和D2都導通，由于二極管正向導通時的鉗位作用，VL≈0V。
（2）VA=0V，VB=5V。此時二極管D1導通，由于鉗位作用，VL≈0V，D2受反向電壓而截止。
（3）VA=5V，VB=0V。此時D2導通，VL≈0V，D1受反向電壓而截止。
（4）VA=VB=5V。此時二極管D1和D2都截止，VL=VCC=5V。
把上述分析結果歸納起來列入表2.1.1中，如果采用正邏輯體制，很容易看出它實現邏輯運算：
增加一個輸入端和一個二極管，就可變成三輸入端與門。按此辦法可構成更多輸入端的與門。
