開關二極管,開關二極管是什么意思

半導體二極管導通時相當于開關閉合（電路接通），截止時相當于開關打開（電路切斷），所以二極管可作開關用。開關二極管是專門用來做開關用的二極管，它由導通變?yōu)榻刂够蛴山刂棺優閷ㄋ璧臅r間比一般二極管短，常見的有2AK、2DK等系列，主要用于電子計算機、脈沖和開關電路中。

開關二極管的作用是利用其單向導電特性使其成為一個較理想的電子開關。

開關二極管除能滿足普通二極管和性能指標要求外，還具有良好的高頻開關特性（反向恢復時間較短），被廣泛應用于家電電腦、電視機、通信設備、家用音響、影碟機、儀器儀表、控制電路及各類高頻電路中。

圖1是開關二極管的應用電路。

開關二極管的類型及參數

開關二極管分為普通開關二極管、高速開關二極管、超高速開關二極管、低功耗開關二極管、高反壓開關二極管、硅電壓開關二極管等多種。

開關二極管的封裝形式有塑料封裝和表面封裝等。如圖2所示。

（1）普通開關二極管

常用的國產普通開關二極管有2AK系列鍺開關二極管，表4-8為2AK系開關二極管的主要參數。

（2）高速開關二極管

高速開關二極管較普通開關二極管的反向恢復時間更短，開、關頻率更快。

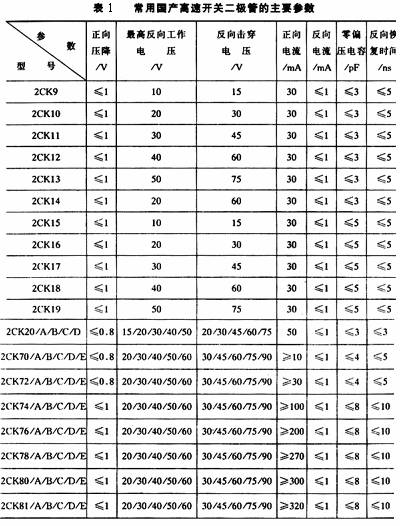

常用的國產高速開關二極管有2CK系列，見表1。

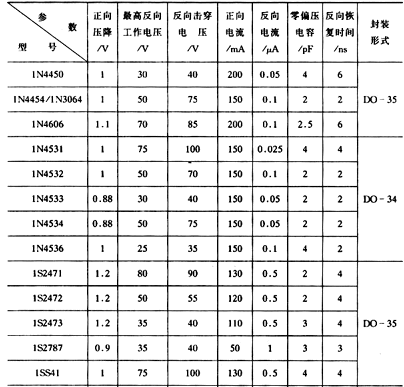

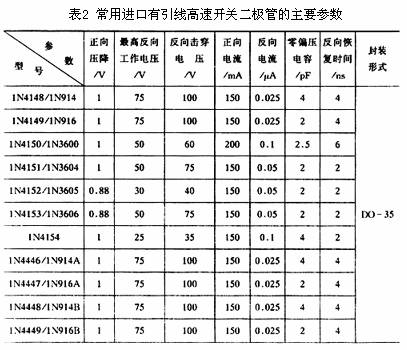

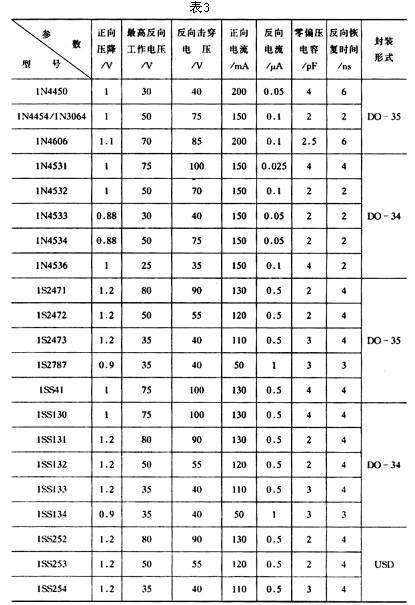

進口高速開關二極管有1N系列、1S系列、1SS系列（有引線塑封）和RLS系列（表面安裝），見表2和表3。

（3）超高速開關二極管

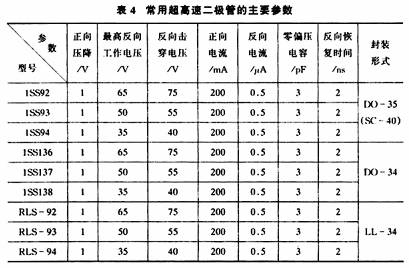

常用的超高速二極管有1SS系列（有引線塑封）和RLS系列（表面封裝），見表4。

（4）低功耗開關二極管

低功耗開關二極管的功耗較低，但其零偏壓電容和反向恢復時間值均較高速開關二極管低。

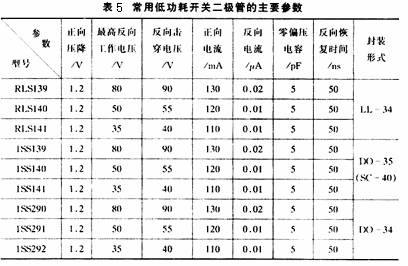

常用的低功耗開關二極管有RLS系列（表面封裝）和1SS系列（有引線塑封），表5為其主要參數。

（5）高反壓開關二極管

高反壓開關二極管的反向擊穿電壓均在220V以上，但其零偏壓電容和反向恢復時間值相對較大。

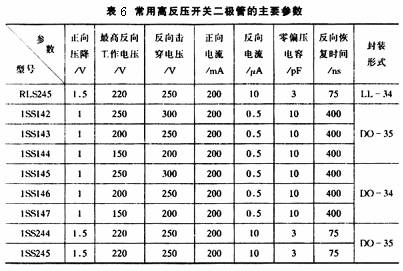

常用的高反壓開關二極管有RLS系列（表面封裝）和1SS系列（有引線塑封），其主要參數見表6

（6）硅電壓開關二極管

硅電壓開關二極管是一種新型半導體器件，有單向電壓開關二極管和雙向電壓開關二極管之分，主要應用于觸發器、過壓保護電路、脈沖發生器及高壓輸出、延時、電子開關等電路。

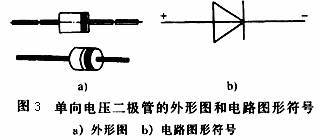

單向電壓開關二極管也稱轉折二極管，郵PnPN四層結構的硅半導體材料組成，其正向為負阻開關特性（指當外加電壓升高到正向轉折電壓值時，開關二極管由截止狀態變?yōu)閷顟B(tài)，即由高阻轉為低阻），反向為穩定特性。圖3是單向電壓開關二極管的外形圖和電路圖形符號。

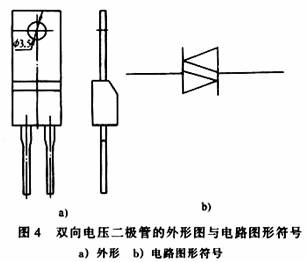

雙向電壓二極管由NPnPN五層結構的硅半導體材料組成，其正向和反向均具有相同的負阻開關特性。圖4是雙向電壓開關二極管的外形圖和電路圖形符號。表7是兩種常用硅電壓開關二極管的主要參數。
