衰減器是一種提供衰減的電子元器件， 廣泛地應用于電子設備中，它的主要用途是：

（1）調整電路中信號的大??；

（2）在比較法測量電路中，可用來直讀被測網絡的衰減值；

（3）改善阻抗匹配，若某些電路要求有一個比較穩定的負載阻抗時，則可在此電路與實際負載阻抗之間插入一個衰減器，能夠緩沖阻抗的變化。

電壓衰減器電路設計----可變電壓衰減器

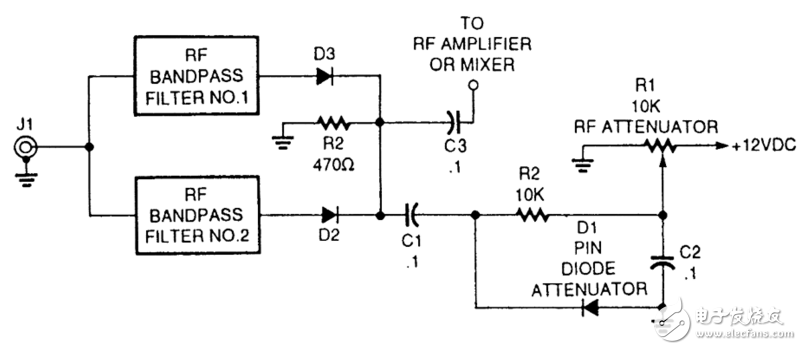

此電路的前端是可選的帶通濾波器組。該濾波器通過電容（C1）和PIN二極管輸出分流到地面。PIN二極管的作用類似于一個電子可變電阻。二極管兩端的終端電阻是外加偏置電壓的函數。這個電壓可增強RE信號的衰減程度，與電位器RI設定成正比。二極管正向偏流時，串聯電阻R2用于限流。 當某一相當?shù)偷碾娢怀?，二極管產生非常低的電阻。

此電路的前端是可選的帶通濾波器組。該濾波器通過電容（C1）和PIN二極管輸出分流到地面。PIN二極管的作用類似于一個電子可變電阻。二極管兩端的終端電阻是外加偏置電壓的函數。這個電壓可增強RE信號的衰減程度，與電位器RI設定成正比。二極管正向偏流時，串聯電阻R2用于限流。 當某一相當?shù)偷碾娢怀?，二極管產生非常低的電阻。
