現在，主流的高級封裝標準包括：

　　1、三星主推的Wide-IO標準

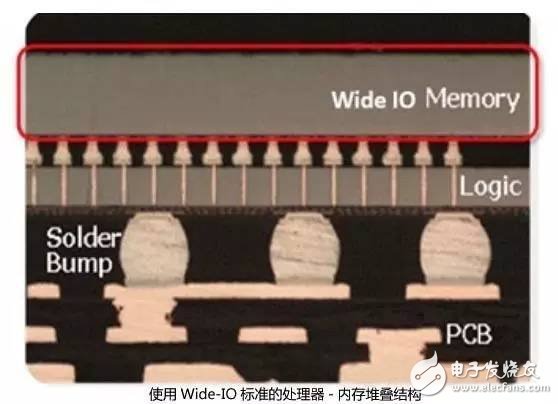

　　Wide-IO技術目前已經到了第二代，可以實現最多512bit的內存接口位寬，內存接口操作頻率最高可達1GHz，總的內存帶寬可達68GBps，是最先進的DDR4接口帶寬（34GBps）的兩倍。Wide-IO在內存接口操作頻率并不高，其主要目標市場是要求低功耗的移動設備。

　　2、AMD，NVIDIA和海力士主推的HBM標準

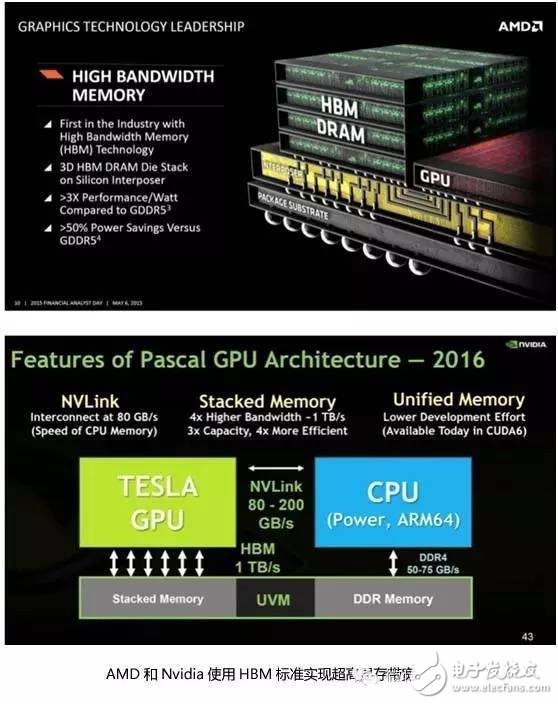

　　HBM（High-Bandwidth Memory，高帶寬內存）標準主要針對顯卡市場，它的接口操作頻率和帶寬要高于Wide-IO技術，當然功耗也會更高。HBM使用3DIC技術把多塊內存芯片堆疊在一起，并使用2.5D技術把堆疊內存芯片和GPU在載板上實現互聯。目前AMD在2015年推出的FIJI旗艦顯卡首先使用HBM標準，顯存帶寬可達512 GBps，而顯卡霸主Nvidia也緊追其后，在2016年P(guān)ascal顯卡中預期使用HBM標準實現1 TBps的顯存帶寬。

　　3、美光主推HMC技術

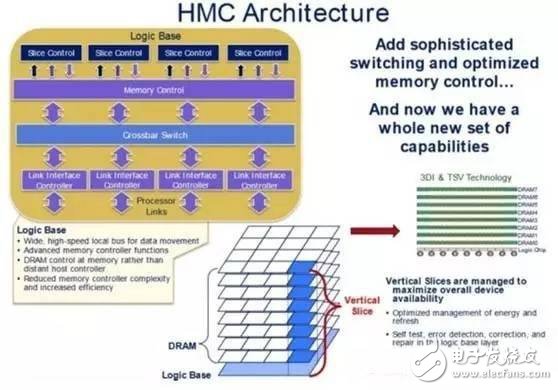

　　HMC（Hybrid Memory Cube）標準由美光主推，目標市場是高端服務器市場，尤其是針對多處理器架構。HMC使用堆疊的DRAM芯片實現更大的內存帶寬。另外HMC通過3DIC異質集成技術把內存控制器（memory controller）集成到DRAM堆疊封裝里。以往內存控制器都做在處理器里，所以在高端服務器里，當需要使用大量內存模塊時，內存控制器的設計非常復雜。現在把內存控制器集成到內存模塊內，則內存控制器的設計就大大地簡化了。最后，HMC使用高速串行接口（SerDes）來實現高速接口，適合處理器和內存距離較遠的情況（例如處理器和內存在兩張不同的PCB板上）。相較而言，Wide-IO和HBM都要求處理器和內存在同一個封裝內。

　　Wide-IO標準、HBM標準、HMC技術都和內存相關，下表是有關Wide-IO， HMC， HBM及DDR標準比較。

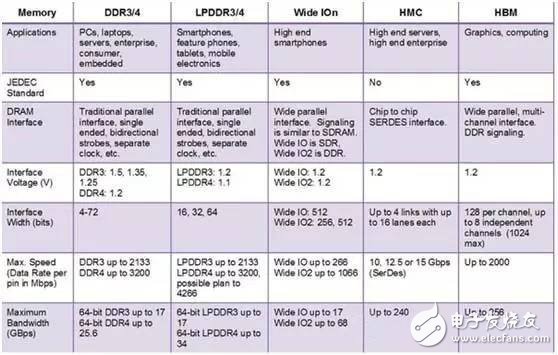

　　Wide-IO， HMC， HBM及DDR標準比較

　　4、TSMC主推的CoWoS和InFO技術

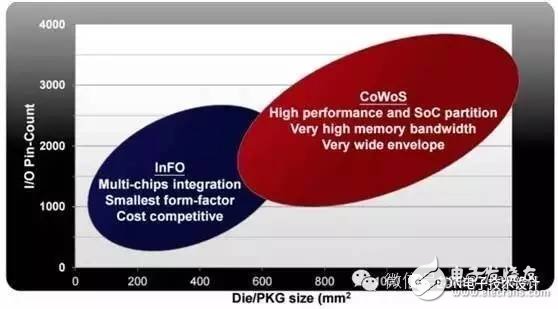

　　CoWoS（Chip-on-Wafer-on-Substrate）和InFO（Integrated Fan Out）是臺積電推出的 2.5D封裝技術，稱為晶圓級封裝。臺積電的2.5D封裝技術把芯片封裝到硅載片上，并使用硅載片上的高密度走線進行互聯。CoWoS針對高端市場，連線數量和封裝尺寸都比較大。InFO針對性價比市場，封裝尺寸較小，連線數量也比較少。目前InFO技術已經得到業界認可，蘋果在iPhone7中使用的A10處理器即將采用InFO技術。
