圖4是將開關至于ON的位置，插拔電池時電池電壓和輸出電流以及SX8121的MOTOR管腳電壓的變化。插入電池正常啟動后，MOTOR管腳輸出高電平，通過三極管輸出大約1.1A的電流，而啟動瞬間的峰值則超過2A，如圖5所示。

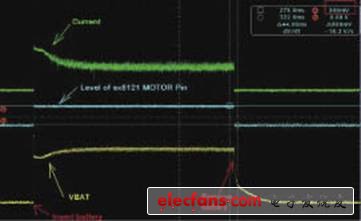

　　圖4 放入和取出電池時電壓和電流變化

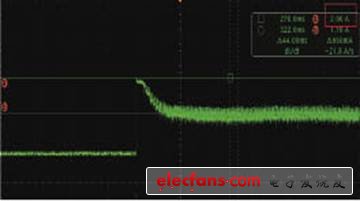

　　圖5 啟動前后的電流變化

　　充電式電推剪設計

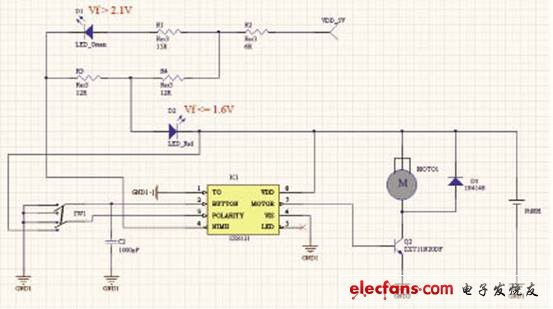

　　當電池電壓低于1.41V時，NIMH管腳輸出高電平，反之則輸出低電平。利用這個特性可以對鎳氫電池進行充電控制。圖6為可充電式電推剪原理圖，充電回路僅需2個LED(紅色和綠色各一個，作為充電指示燈)和4個電阻(R1~R4)。正常工作時，VDD_5V與外部5V直流電斷開，此時的工作模式與非充電式電推剪完全一樣。當需要對電池充電時，將VDD_5V接上外部的5V直流電(可通過USB adaptor接到電腦的USB接口)，此時紅色LED(D2)亮，綠色LED(D1)熄滅。大約100mA電流通過NIMH到VDD對鎳氫電池進行充電。當電池電壓達到1.41V時NIMH管腳變成低電平(約500mV)，紅燈熄滅，綠燈點亮，充電完成。
