前面介紹了利用根軌跡法和頻率特性法對系統進行校正。事實上，如果已知系統的模型或傳遞函數，通過引入某種控制器，使得閉環系統的極點可以移動到指定的位置，從而使系統的動態性能得到改善。這種方法稱為極點配置法。

例6－12 有一控制系統如圖6－38，其中，要求設計一個控制器，使系統穩定。

解：（1）校正前，閉環系統的極點：

> 0

因而控制系統不穩定。

（2）在控制對象前串聯一個一階慣性環節 ， c>0，則閉環系統極點：

顯然，當 ， 時，系統可以穩定。但此對參數 c 的選擇依賴于 a 、 b 。因而，可選擇控制器 ， c 、 d ，則有特征方程：

當 ， 時，系統穩定。

本例由于原開環系統不穩定，因而不能通過簡單的零極點相消方式進行控制器的設計，其原因在于控制器的參數在具體實現中無法那么準確，從而可能導致校正后的系統仍不穩定。

例6－13 已知一單位反饋控制系統的開環傳遞函數：

要求設計一串聯校正裝置Gc(s) ，使校正后系統的靜態速度誤差系統 ，閉環主導極點在 處。

解：首先，通過校正前系統的根軌跡可以發現，如圖6－39所示，其主導極點為：

。

為使主導極點向左偏移，宜采用超前校正裝置。

（2）令超前校正裝置 ，可采用待定系數法確定相關參數：

又

其中 、 、 、 為待定系數。

進一步可得：

即

將 代入式子可以得到： ， ， ， 。進一步可得超前校正裝置的傳遞函數：

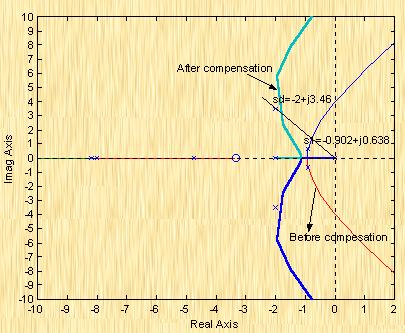

校正后系統的根軌跡如圖6-39所示。

該校正裝置與例6－7中由超前裝置獲取的校正裝置結果基本相同，說明結果是正確的。

在matlab中，亦有相應的命令可進行極點配置，主要有三個算法可實現極點配置算法：Bass-Gura算法、Ackermann算法和魯棒極點配置算法。這些算法均以狀態空間進行表征，通過設定期望極點位置，獲取狀態反饋矩陣K。下面通過示例介紹其中的一種算法。

例6－14 考慮給定的系統，其狀態方程模型如下：

，

期望的閉環系統配置在 ， ， ，試設計其控制器。

解：可以使用下面的MATLAB語句來實現極點的配置：

A=[0,1,0,0;0,0,-1,0;0,0,0,1;0,0,11,0]; B=[0;1;0;-1];

eig(A)'

ans =

0 0 3.3166 -3.3166

P=[-1;-2;-1+sqrt(-1);-1-sqrt(-1)];

K=place(A,B,P)

place: ndigits= 15

Warning: Pole locations are more than 10% in error.

K =

-0.4000 -1.0000 -21.4000 -6.0000

eig(A-B*K)'

ans =

-1.0000 - 1.0000i -1.0000 + 1.0000i -2.0000 -1.0000

可以看出，原系統的極點位置為0、0、3.3166、-3.3166，即原系統是不穩定的，應用極點配置技術，可以將系統的閉環極點配置到某些期望的位置上，從而使得閉環系統得到穩定，并同時得到較好的動態特性。
