過熱報警器是一種非常有用的報警儀器，在過熱的情況下它會發出警報。過熱報警器把它的報警點設定在大約150℃，如果需要的話。可以根據報警器的工作范圍改變報警點的溫度。可以想像添加一個小繼電器來代替報警器，來控制其他的用電器。

過熱報警器的核心部分是下圖所示的熱敏電阻T1。熱敏電阻是一種對溫度敏感的電阻．其阻值隨著溫度的下降而上升。該熱敏電阻在150℃時呈現約17.89kΩ的電阻，在77℃時呈現。100kΩ的電阻。

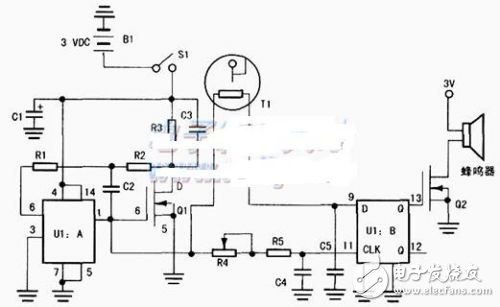

下圖中，電路的U1．A和U1.B的型號為CD4013B。CDCD4013B是CMOS雙D觸發器。U1:A與外圍器件構成了一個單穩態的多頻振蕩器，它能夠在U1:A的引腳1處產生一組周期的5s的脈沖輸出。振蕩器的頻率取決于R1和C2的取值。振蕩器通過場效應管Q1脈沖傳到U1:R。注意到當熱敏電阻上溫度較低時，振蕩器產生的脈；中滯后于時鐘邊沿，而當熱敏電阻T1外溫度較高時。振蕩器產生的脈沖就會超前時鐘脈沖的邊沿，這使得U1:B的輸出會產生一個變化，當溫度發生變化并且達到設定的初始電壓值時，在U1:B的Q端輸出信號驅動ZVNI一110A型場效應管Q20．該電路由3V、120rnA／h的鋰電池供電，在電路正常工作的情況下它可以連續使用較長的時間。

電路使用的電阻都是0.25W，精度類型為5％。

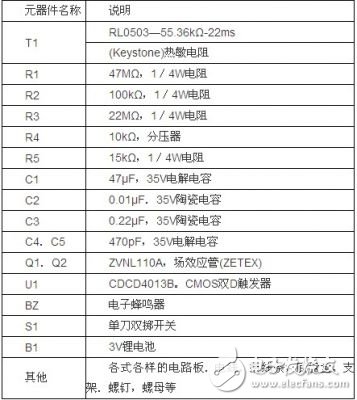

除了C1為電解電容，其他的都是聚乙烯電容。建議在安裝CDCD4013B的時候使用集成電路插座，以防以后元器件有損壞時可以方便更換。在安裝芯片的時候注意引腳的次序，除了熱敏電阻T1外，所有的元器件都焊接在電路板上。其他器件清單見下表。

在搭建完電路板之后，一定要檢查電路板是否有虛焊，焊盤問是否短路。過熱報警器安裝在一個鋁底盤的盒子里。開關電位器R4及蜂鳴器安裝在盒上部的前方。電路板安裝在支架上，并與3V的鋰電池座一起安放在鋁盒的底部。

接下來要準備一根屏蔽線，屏蔽線的一端連接控制時序的導線，另一端連接熱敏電阻。根據用途，可以把熱敏電阻包裝在一支廢舊的金屬鋼筆中。用一根屏蔽線從鋼筆的一頭穿出。熱敏電阻的導線一般是直徑很小的導線，所以把屏蔽線焊到熱敏電阻的時候必須小心。在熱敏電阻與屏蔽線的連接處要套上熱縮管。

為了測試電路，需要把熱敏電阻加熱到150~C來使得蜂嗚器發出響聲，一種辦法就是把一個校準過的普通溫度計與封裝后的熱敏電阻放在一起。然后把這個組合體放在煤氣爐或者電爐旁邊，大概離爐子1cm遠．打開火爐。
