農用自動供水器電路圖(2)

農用自動供水器電路圖元器件選擇
　　IC選用NE555型時基集成電路。
　　K選用JRX－13F型12V直流繼電器，要求其吸合電流在40mA以下。
　  T選用5W、二次電壓為18～24V的380V電源變壓器。
　　水位電極可使用1號電池內部的碳棒。將引線的一端與碳棒上的金屬帽焊接好后，再用環氧樹脂膠封固。
　　KM、Q和FU應根據M的實際功率合理選用。

　　RI選用2W的線繞電阻器；R2～R4選用1/4W或1/8W碳膜電阻器。
　　C1選用耐壓值為50V的鋁電解電容器；C2選用耐壓值為2，5V的鋁電解電容器；C3選用獨石電容器或滌綸電容器。
　　VD1～VD8選用1 N400 1或1 N4007型硅整流二二極管。
　　VS選用1W、12V的穩壓二極管，例如1 N4742等型號。
　　V選用C8050或58050、3DG8050硅NPN型晶體管。
　本例介紹的農用自動供水器，采用555時基集成電路和有關外圍元器件制作而成，可用于農村居民或鄉鎮企業用三相交流水泵的自動控制，實現無人值守自動抽水。
農用自動供水器電路圖電路工作原理

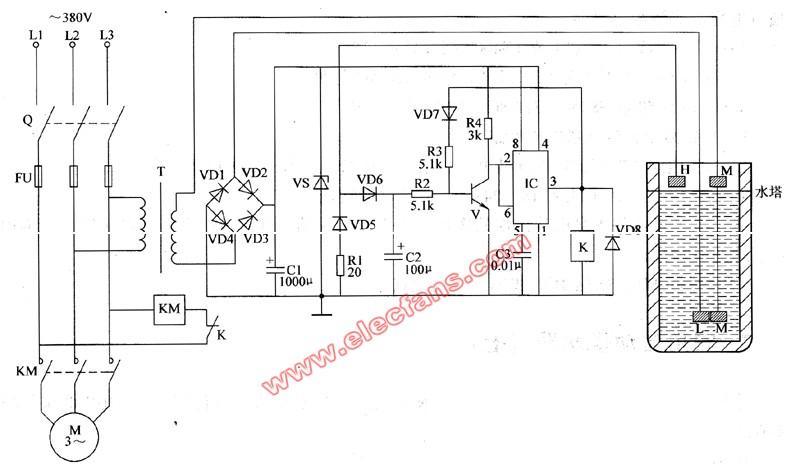

　　該農用自動供水器電路由電源電路、水位檢測電路和控制執行電路組成，如圖1 所示。
電源電路由刀開關Q、熔斷器FU、電源變壓器T、整流二極管VD1～VD4、濾波電容器C1、限流電阻器R1和穩壓二極管VS組成。
　　水位檢測電路由高水位電極H、低水位電極L和主電極M組成。
　　控制執行電路由晶體管V、繼電器K、時基集成電路IC、二極管VD5～VD8和外圍阻容元件組成。
　　在水塔內無水或水位低于低水位電極L時，整流電路中無電流，控制執行電路無工作電壓，繼電器K處于釋放狀態，其常閉觸點接通，交流接觸器KM通電吸合，三相水泵電動機M通電工作，開始抽水。
　　當水塔內水位達到低水位電極L時，低水位電極L通過水與主電極M相接，整流電路有直流電壓輸出。該直流電壓經C1濾波、R1限流降壓及VS穩壓后，產生12V直流電壓，供給控制執行電路。此時，V處于截止?fàn)顟B(tài)，IC的2腳和6腳均為高電平，3腳輸出低電平，繼電器Κ不動作，水泵電動機M繼續抽水。
　　當水塔內水位到達高水位電極H時，高水位電極H通過水與主電極M接通，使V導通，IC的2腳和6腳變?yōu)榈碗娖剑?腳輸出高電平，繼電器K吸合，其常閉觸點K斷開，使交流接觸器KM斷電釋放，切斷水泵電動機M的工作電源，水泵停止抽水。
　　當用戶用水使水塔內的水位下降至低水位電極L以下時，整流電路的輸人回路又?jǐn)嚅_(kāi)，使控制執行電路失去工作電源，繼電器K釋放，水泵又開始抽水。如此周而復始，可實現無人值守自動供水。
