農用自動供水器電路圖

農用自動供水器電路圖，采用干簧管來檢測和控制水位，電路簡單、工作可靠，既可用于生活供水，也可用于農田灌溉。

　　元器件選擇
　　R選用金屬膜電阻器或碳膜電阻器。
　　C選用耐壓值為16V的鋁電解電容器。
　　UR選用1A、50V的整流橋堆或用4只1 N4007型硅整流二極管橋式連接后代替。
　　VT選用1A、50V以上的晶閘管，例如MCR100－6等型號。
　SA1和SA2均選用玻殼密封式常開型干簧管。
　　K1選用JQX－10F型12Y直流繼電器：K2選用JRX-13F型12V直流繼電器。
　　HL1和HL2均選用12V指示燈。
　S1選用5A、220V的電源開關。 S9選用動斷按鈕：S3選用雙極雙位開關（兩組觸點并聯使用）；S4選用動合按鈕。
　　T選用3～5W、二次電壓為12V的電源變壓器。
　　Q、FU1、KM和FR應根據M的額定功率合理選擇。
　　電路工作原理

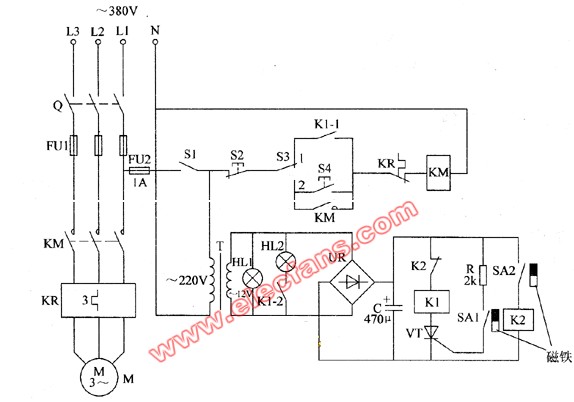

　　該農用自動供水器電路由電源電路和水位檢測控制電路組成，如圖1 所示。
電源電路由刀開關Q、熔斷器FU1、FU2、電源開關S1、電源變壓器T、整流橋堆UR和濾波電容器C組成。
　　水位檢測控制電路由干簧管SA1、SA2、繼電器K1、K2、晶閘管VT、電阻器R、交流接觸器KM、熱繼電器FR、控制按鈕52、M和手動/自動控制開關53組成。
　　HL1和HL2分別為電源指示燈和上水指示燈。
　　接通刀開關Q和電源開關51，L1端和N端之間的交流220V電壓經T降壓后產生交流12V電壓，作為HL1和HL2的工作電壓，同時還經UR整流及C濾波后，為水位檢測控制電路提供12V直流工作電壓。
　　SA1為低水位檢測與控制用干簧管，SA2為高水位檢測與控制用干簧管。
　　在受控水位降至低水位時，安裝在浮子上的永久磁鐵靠近SAI，SAI的觸點在永久磁鐵的磁力作用下接通，使VT受觸發導通，K1通電吸合，其常開觸點K1－l和Kl－2接通，使HL2點亮，KM通電吸合，水泵電動機M通電工作，開始抽水。
　　浮子隨著水位的上升而上升，使永久磁鐵離開SAi，SA1的觸點斷開，但VT仍維持導通狀態。直到水位上升至設定的高水位、永久磁鐵靠近SA2時，SA2的觸點接通，使K2通電吸合，M的常閉觸點斷開，使K1釋放，VT截止，K1的常開觸點K1△和K1－2斷開，H1－2熄滅，KM釋放，M斷電而停止抽水。
　　當用戶用水使水位下降、永久磁鐵降至SA2以下時，SA2的觸點斷開，使K2釋放，K2的常閉觸點又接通，但此時K1和KM仍處于截止狀態，直到水位又降至SAI處、SA1的觸點接通時，VT再次導通，K1和KM吸合，M又通電工作，開始抽水。
　　以上工作過程周而復始地進行，即可使受控水位保持在高水位與低水位之間，從而實現了水位的自動控制。
