LM555組成的寬動態脈寬調制器

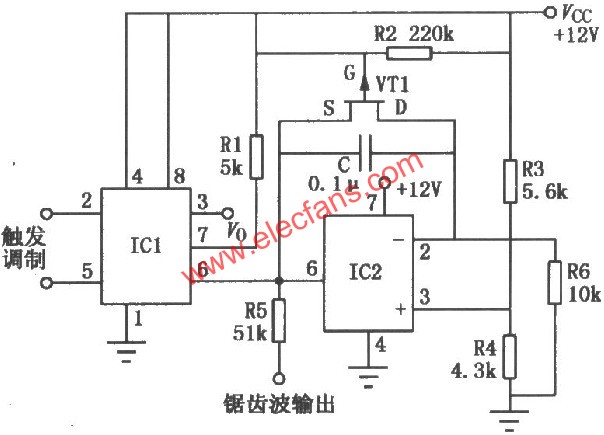

寬動態脈寬調制器主要由集成定時器及積分電路組成。由于采用了運算放大器，因而溫度穩定性好、線性動態范圍寬，其輸出最窄脈沖為2μs、最寬脈沖為6ms，寬、窄脈沖之比可達300：1。隨著調制輸入信號的變化，輸出的脈沖寬度亦會發生相應的改變，從而產生脈沖調寬的效果，同時還可輸出一個鋸齒波電壓信號。如圖為寬動態脈寬調制器的具體電路。當觸發脈沖加在ICl時基集成電路LM555的2腳時，其7腳輸出為低電平，使場效應管VTl截止。此時IC2集成運放LF356的輸出為一線性上升斜波電壓，并加至ICl的6腳。當該點電壓升高至與ICl的5腳輸入的調制電壓相等時，場效應管VTl導通，運放IC2復位，時基集成電路ICl關閉，同時ICl的3腳輸出調制脈沖。運放IC2的起始電壓為2.1V。

LM555組成的寬動態脈寬調制器 www.asorrir.com
