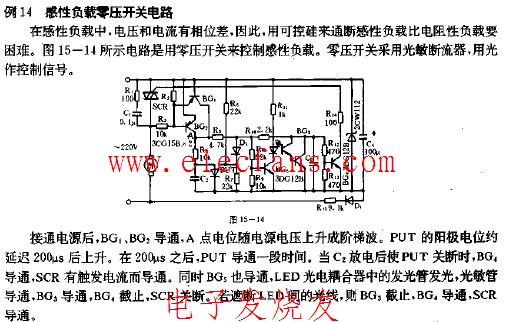

感性負載零壓開關電路:在感性負載中，電壓和電流有相位差，國此，用可控硅來通斷感性負載比電阻性負載要困難。下圖電路是用零壓開關來控制感性負載。零壓開關采用光敏斷流器用光作控制信號。
感性負載零壓開關電路
