霍爾開關電路

霍爾開關電路又稱霍爾數字電路，由穩壓器、霍爾片、差分放大器，斯密特觸發器和輸出級組成。在外磁場的作用下，當磁感應強度超過導通閾值BOP 時，霍爾電路輸出管導通，輸出低電平。之后，B 再增加，仍保持導通態。若外加磁場的B 值降低到BRP 時，輸出管截止，輸出高電平。我們稱BOP 為工作點，BRP為釋放點，BOP－BRP=BH 稱為回差。回差的存在使開關電路的抗干擾能力增強。霍爾開關電路的功能框見圖4。圖4(a)表示集電極開路(OC)輸出，(b)表示雙輸出。它們的輸出特性見圖5，圖5(a)表示普通霍爾開關，(b)表示鎖定型霍爾開關的輸出特性。

(a) 單OC輸出(b)雙OC輸出

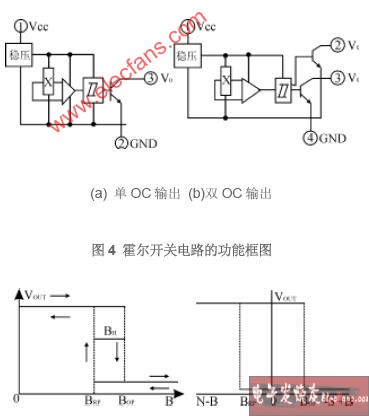

圖4 霍爾開關電路的功能框圖

(a)開關型輸出特性 (b)鎖定型輸出特性
圖5 霍爾開關電路的輸出特性

一般規定，當外加磁場的南極(S 極)接近霍爾電路外殼上打有標志的一面時，作用到霍爾電路上的磁場方向為正，北極接近標志面時為負。鎖定型霍爾開關電路的特點是：當外加場B 正向增加，達到BOP 時，電路導通，之后無論B 增加或減小，甚至將B 除去，電路都保持導通態，只有達到負向的BRP 時，才改變為截止態，因而稱為鎖定型。霍爾開關電路的性能參數見表4。

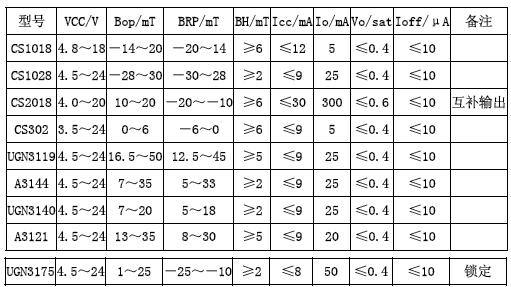

表4 霍爾開關電路的特性參數
