電燈遙控開關電路圖（一）

首先要接收到遙控器發出的紅外光信號，并將它放大，解調成脈沖信號。這個任務就交給紅外接收頭了。紅外接收頭型號繁多，外形各異。只要是解調頻率是38kHz的脈沖型接收頭都行。本人用的接收頭型號為SFH506-38。為降低功耗，原來設想用雙向可控硅作開關，后來考慮到假如用的是節能燈，可能關燈后會有燈管閃爍問題，權衡之下就用了繼電器，型號是JQC-3，線圈電壓l2V。單片機選AT89C2051。光耦是廢手機充電器上拆的，型號為PC718。變壓器次級電壓12.5V，功率lW左右。

電路原理圖如下：

電燈遙控開關電路圖（二）

電燈遙控開關電路由發射和接收兩部分組成，如圖所示。圖為發射部分，它是一個發射機。晶體管VT1、VT2為-個自激多諧振蕩器，其集電極負載不是電阻，而是電感線圈。當臺上電源開關SB后，振蕩電路工作，兩管輪流導通與截止，電流斷續通過線圈，經L1、L2互感，便有高頻振蕩信號直接從發射天線WD1輻射到空間。發射的工作波段，可通過選取電容C2、C3及電阻R1、R2的大小確定。調節電容c1，可改變振蕩頻率。

圖為接收部分，接收天線WD2收到空間電磁波后，通過諧振回路選出從發射的高頻振蕩信號，由于這一信號較強，加到晶體管VT3的基極使得VT3飽和導通，經三極管檢波、VT3、VT4組成的復合管放大后，就有較大的電流通過晶體管、VT4的集電極，于是串接在VT4集電極上的繼電器KA吸合。當繼電器KA動作時，帶動執行機構，控制了電燈的開和關。使用時，按一下發射機的按鈕SB．固定在電燈開關上的接收機就工作，繼電器銜鐵吸合，帶動棘輪轉過一齒，電燈就由亮變滅或由滅變亮。

電燈遙控開關電路圖（三）

電路原理簡易型電燈遙控開關電路原理圖如圖2所示。整個電路可以分成三部分。

1．圖3中，IR為紅外線遙控接收頭，未接收到紅外線信號時，1腳輸出高電平，接收到紅外線信號時，1腳輸出一連串低電平脈沖。

2．圖4中，R4、C2與R7、C3組成兩個積分電路，VT4、VT5、K組成繼電器控制電路。

3．圖5中，發光二極管作為電路工作的指示燈。

電燈平時或上電后的初始狀態是VT1導通，VT2截止，VT5截止，繼電器K不工作。

短按遙控器按鈕（小于0.5s），在這較短的時間內，因C3容量遠大于C2，故B點電位很快升到高電位（約1V左右），而A點電位上升不到0.6V，因此VT3不能導通，只有VT2導通，這樣，C點為高電位，VT5導通，繼電器K動作，其接點K-1、K-2同時趿臺，K-2接通電器電源。

這時即使IR不再收到信號，因電源經R11向VT5提供偏置，故VT5保持導通，K仍繼續吸合，達到短按遙控器按鈕實現開燈的目的。

長按遙控器按鈕（3秒以上）時，IR輸出低電平脈沖使VT1輸出高電平脈沖，經VD1整流后送至A點、B點進行積分處理，最終使A點電位大于1V（實測為1.3V左右），VT3導通，D點為高電平，VT4導通，C點為低電平，致使VT5截止，K釋放，K-1、K-2斷開，達到長按遙控器按鈕實現關燈的目的。松開遙控器按鈕后，IR不再收到紅外線信號，C2、C3放電，VT2、VT3截止，電路又進入等待狀態。只有再次短按遙控器按鈕，電路才會重新動作，重復遙控開燈的過程。

電燈遙控開關電路圖（四）

用P228制作紅外線遙控節能照明燈

電路的核心器件是一個熱釋電紅外傳感器BH，當它感受到人體發出的微量紅外線時，傳感器里面的元件會明顯感到其相對溫度的變化過程，作為強電介質的熱電元件的自我極化值就會發生變化，在元件表面會產生電荷耗盡，在并接的柵極電阻Rg上就有電信號變化+通過BH內部設置的場效應管（FET）匹配，即可輸出一定幅值的電脈沖，其脈沖頻率一般在0.5～1Hz之間（這是BH最敏感的頻率），經電容Cl耦合到前置放大管VTI進行預放。

預放后信號由其集電極輸出，直接耦臺到運放器Al的3腳，進行低噪、高增益放大，然后由Al的6腳輸出。A3運放器組成電壓比較器，RP1為基準電壓分壓器，當Al的6腳輸出電壓高于A3的基準電壓時，A3即輸出放大的高電平脈沖，經R6限流使三極管VT2導通。Vr2的導通使得由時基集成電路A4組成的單穩態觸發器翻轉置位，A4的3腳輸出高電平，可控硅vs開通，電燈H點亮發光。單穩態觸發器的暫態時間由R8與c7決定，圖示數據約llOs。所以若有人在傳感器BH前面不停運動，電燈可持續點亮；當人離開后約llOs，電燈H就會自動熄滅。

電燈遙控開關電路圖（五）

自制簡單的遙控開關電路圖

電燈遙控開關電路圖（六）

本例介紹的紅外遙控開關，可使用電視機、影碟機、錄像機等家電的遙控器控制其開與關，而不需專用配套的遙控器。該遙控開關可用于控制照明燈和排風扇等電器。

該紅外遙控開關電路由電源電路、遙控接收電路、計數器電路和控制執行電路組成，如圖所示。

元器件選擇

R1～R5選用1／4W碳膜電阻器或金屬膜電阻器。

C1選用耐壓值為400V以上的滌綸電容器或CBB電容器；C2～C4均選用耐壓值為16V的鋁電解電容器。

VD選用1N4007型硅整流二極管。

VS選用1／2W、6.2V硅穩壓二極管。

V選用S9015或S8550、C8550型硅PNP晶體管。

VT選用3A、400V雙向晶閘管。

IC1選用電視機用微型一體化封裝紅外接收頭（使用時加罩或加半透明濾色片），IC2選用CD4024型7位二進制串行計數器集成電路。

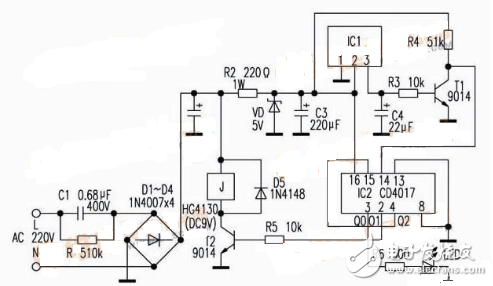

電燈遙控開關電路圖（七）

無線電遙控照明開關（CD4017、RCM1）

如圖所示的無線電遙控照明開關采用RCM1型無線電遙控組件作為遙控發射與接收電路。電路由RCM1A／B組件作遙控發射與接收電路，用十進制計數器CD4017作開關控制電路，用雙向晶閘管作電源開關。
