與非門組成晶體管速測器電路圖

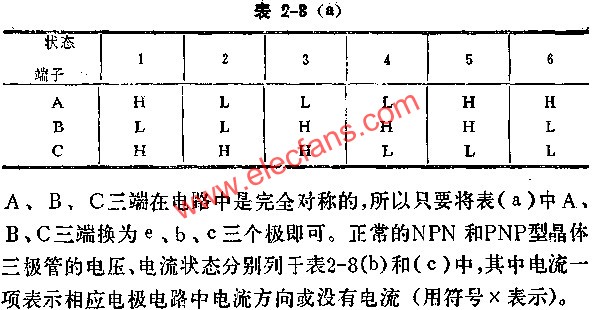

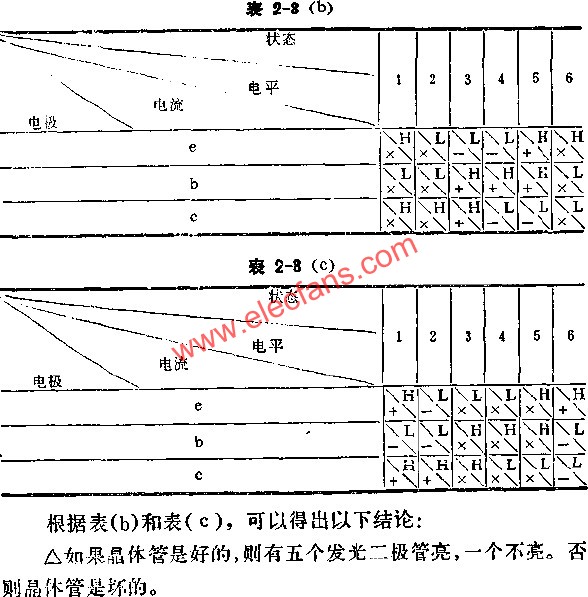

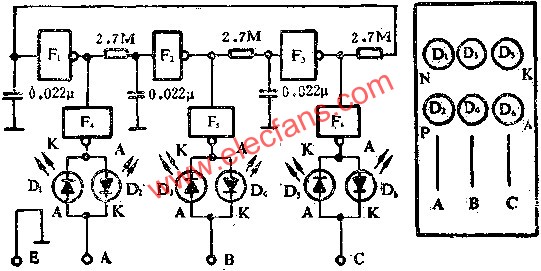

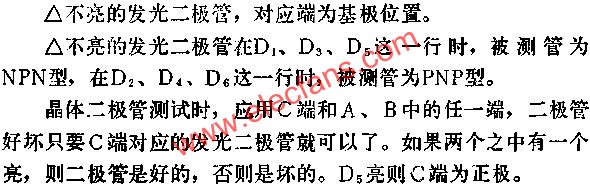

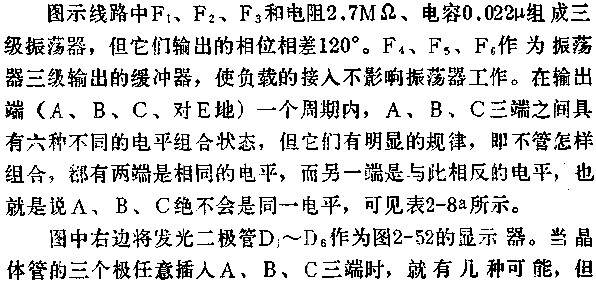

圖中所示是用CMOS反相器組成的晶體管速測器.CMOS電路采用J330,該電路在設計上考慮到要驅動TTL門電路,故輸出電流可達10MA以上.該晶體管速測器既可測晶體管的好壞,還可自動指示出晶體管的類型,基極位置或二極管的極性等,確實獨具一格.

閱讀全文
