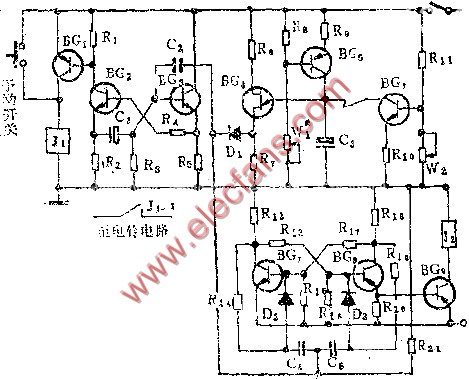

簡易自動打鈴裝置電路圖

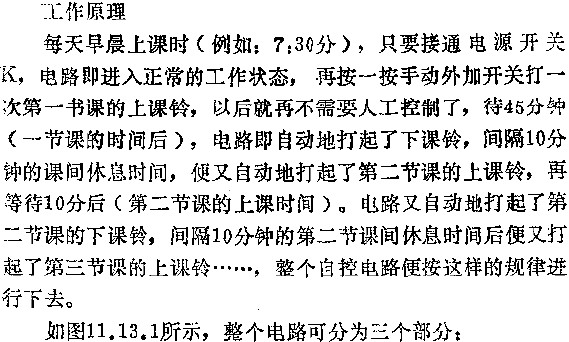

一、延時觸發電路：由BG4、BG5、BG6組成、從電源開關接通起按照一定的時間隔時間發出一個個脈沖去控制其他部分。

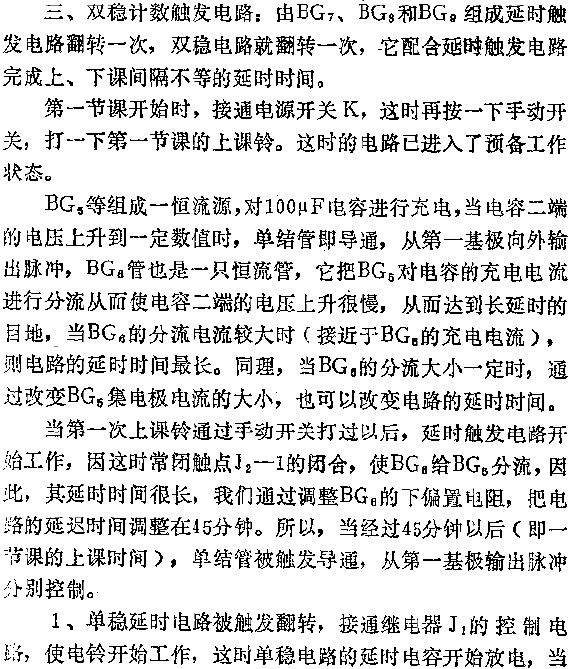

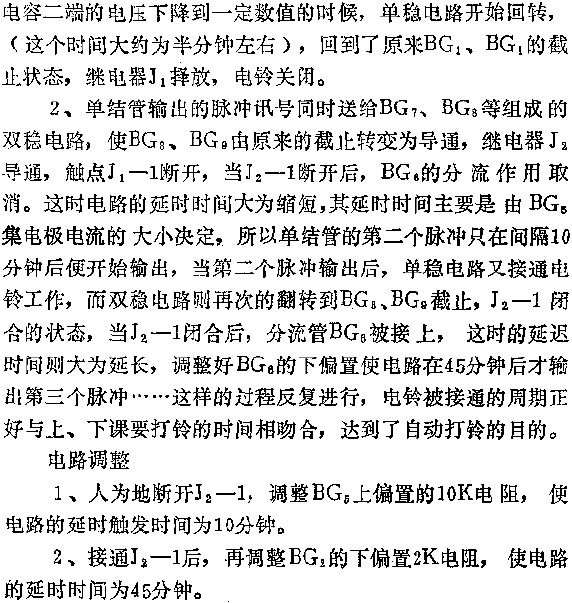

二、單穩延時電路：由BG2、BG3和BG1組成，它接受到觸發電路送來的脈沖信號，自動翻轉后接通控制電鈴的繼電器，使電鈴工作，經過一定的延遲時間，又自動關閉電鈴電源。
