自動應答留言對講式語音門鈴原理分析
  1、采用音控式電路，使門鈴在平時耗電少，而在工作時又保證門鈴聲音宏亮、清晰。

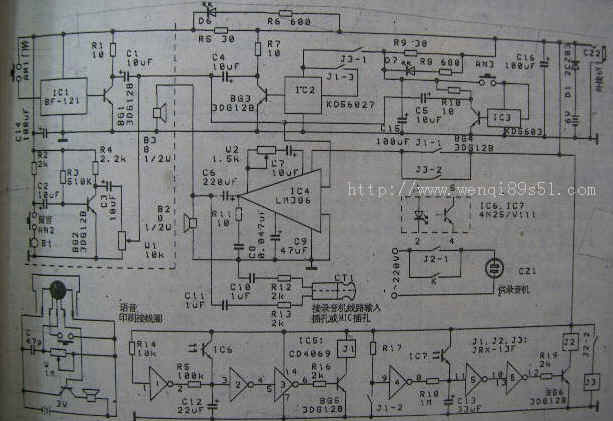

  工作原理（見下圖）。它由對講式門鈴電路、音控式音頻功放電路、自動應答留音控制電路及留言錄音電路等組成。其中對講式門鈴電路由內儲“叮咚，您好，請開門”的BF-121型語音片和內儲“歡迎光臨”的KD5603型語音片及由BG2等組成的留言信號放大電路組成。音控式音頻功放電路由光電耦合器IC6、六與非門集成電路IC5、繼電器J1、音頻功放集成電路等組成。自動應答留音控制電路由光電耦合器IC7、六與非門集成電路IC5、繼電器J2、J3及內儲“您好，主人不在請簡短留言”的KD56072型語音片IC2等組成。留言錄音電路由繼電器J2的觸點J2-1、電源插座CZ1組成的錄音機電源控制電路及由C10、C11、CT1等組成的拾音頭組成。
  當門鈴未觸發時，在R5、R9上均無壓降，光電耦合器IC6、IC7不工作，此時R14、R17分別給IC5的與非門①、④輸入端提供了高電位，導致與非門③、⑥輸出均為低電平，BG5、BG6均截止，繼電器J1、J2、J3不工作，門鈴處于守侯狀態。
  當門鈴按鈕AN1被觸發時，則IC1工作，此時在電阻R5上約有3V壓降產生，使光電耦合器IC6的光電管D6也導通，電容C12被快速充電，從而使與非門②輸入跳變為高電平，其輸出跳變為低電平，導致與非門③輸出跳變為高電平，使BG5飽和導通，繼電器J1工作，其觸點J1-1接通IC4電源，這樣語音片IC1內儲的“叮咚，您好，請開門”的語音信號經C1耦合，IC4放大后發出。繼電器J1工作后，其觸點J1-3將語音片IC2預觸發導通“觸點J1-2又使與非門④輸入端跳變為低電平，其輸出跳變為高電平，該高電平經R18開始向C13充電。此時由于R15、C12的延時作用，來訪者只要在8秒內再次按動門鈴按鈕AN1，繼電器J1將會一直工作，從而也使電容C13被繼續充電，經大約25秒鐘后，C13上的電壓將使與非門⑤輸出低電平，導致與非門⑥輸出高電平，使BG6飽和導通，繼電器J2工作，其觸點J2-2接通又使繼電器J3工作。觸點J3-1將語音片IC2電源接通，此時其內儲語音信號經IC4放大后發出。當觸點J2-1已接通錄音機電源，留言者的語音信號經BG2放大，C3耦合及IC4放大，經CT1后被錄音。觸點J3-2保證在來訪者留言時間內功放集成電路IC4繼續工作。當語音片IC2工作時，由于在R9上有約3V壓降產生，所以光電耦合器IC7的光電管D7被導通，IC7導通，電容C13又被快速充電，保證繼電器J2有足夠的時間導通。但當IC2停止工作后，IC7也截止，此時電容C13開始經R18放電，經放電約30秒后，又使與非門⑤輸出為高電平，導致與非門⑥輸出為低電平，繼電器J2、J3均停止工作，本門鈴恢復為等候狀態。

自動應答留言對講式語音門鈴電路


2、功能多。一是當主人外出，本門鈴在被呼叫約20多秒鐘后，能發出“您好，主人不在請簡短留言”的應答聲，同時自動錄音。二是當主人在家但需來訪者等候片刻只需按一下應答按鈕，本門鈴即會發出“歡迎光臨”的語音聲。
