7、系統軟件設計

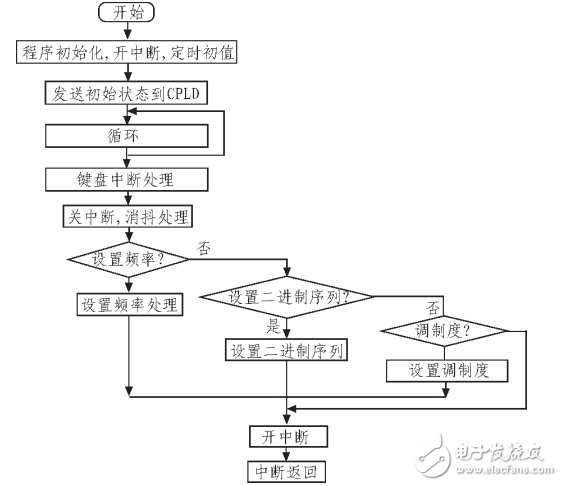

關于單片機部分，程序流程圖如圖9所示。

圖9 ?單片機程序流程圖

8、功能及指標測試

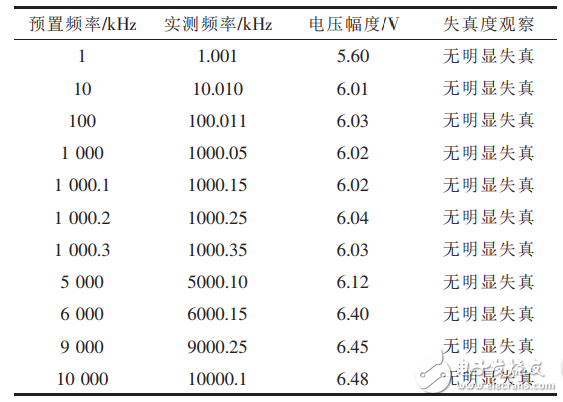

表1 正弦波實驗觀察結果

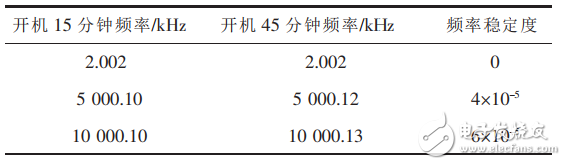

表2 正弦波頻率穩定度測試結果

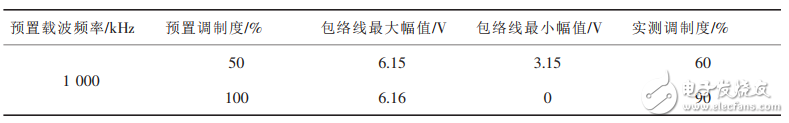

表3 ?正弦波幅度調制測試結果

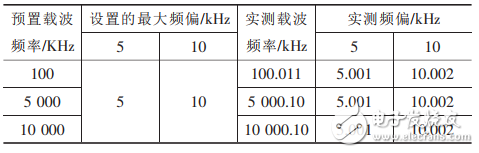

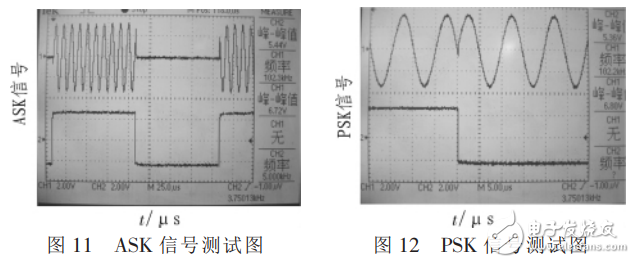

利用測試儀器：EE1641B1型函數信號發生器/計數器，直流穩壓電源GPS-3303C、60MHz示波器TDS1002，高頻測試儀等對設計的信號發生器進行性能測試。正弦波的頻率范圍、步進、在50Ω負載上的輸出電壓幅度，失真度測量如表1所示，頻率穩定度測量如表2所示，步進為10%的幅度調制測試如表3所示，調制信號為1kHz的頻率調制測試如圖10所示，二進制PSK、ASK如圖11和圖12所示。

圖10 ?正弦波頻率調制測試結果

經過測試可以得到，本文設計的系統可達以下性能指標：

1）正弦波輸出頻率范圍1kHz～10MHz。

2）具有頻率設置功能，頻率步進100Hz。

3）輸出信號頻率穩定度優于10-4。

4）輸出電壓幅度在50Ω負載電阻上的電壓峰-峰值Vopp≥1V。

5）失真度用示波器觀察時無明顯失真。

綜合分析各項指標的測試結果發現，該設計頻率變化范圍大，信號穩定度高，失真度好，達到了性能良好的設計要求。
