4、產生二進制PSK、ASK信號

用數字基帶信號去控制高頻正弦波的幅度就是振幅鍵控調制ASK。在CPLD內部只需要根據所設定的二進制基帶序列碼對產生的DDS波形進行處理，二進制基帶序列為1時波形通過，序列為0時輸出0，仿真波形如圖5所示。移相鍵控PSK是數字基帶信號去控制載波的相位。

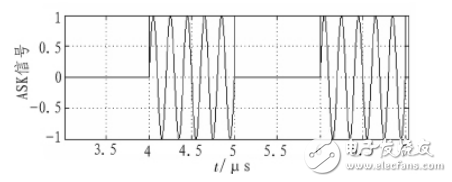

圖5 ?二進制ASK仿真波形圖

它是利用載波不同相位或相位變化來傳遞信息的。PSK的實現方法是根據數字基帶信號的兩個電平（或符號）使載波相位在兩個不同的數值之間切換，兩個載波相位通常相差180°，波形如圖6所示。

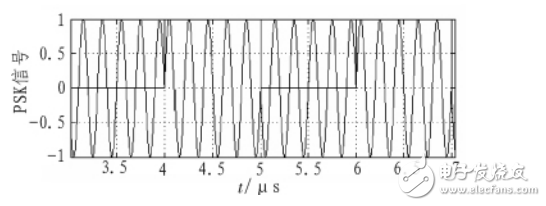

圖6 ?二進制PSK仿真波形圖

5、輸出信號調理部分

D/A轉換電路如圖7所示，選用的是12位高速D/A器件AD9713，該器件具有更好的靜態性能和動態特性。AD9713B更新速率可達100MS/s。由于該D/A轉換器是針對DDS、波形重構和高質量圖像信號處理等應用而設計的，這款芯片在動態特性方面表現特別突出，并且具有優良的諧波抑制能力。AD9713輸出滿量程電流輸出是由VCONTROLAMPIN和RSET決定的，圖7中AD9713采用內部參考電壓，輸出滿量程電流為-20mA。

圖7 ?D /A轉換電路

幅度調節電路是由放大器組成。高頻信號放大要求放大器有足夠的輸出電壓轉換速率，在正弦波的情況下，放大器所需要的最大擺率SR=2πω=2πAf，其中ω為信號的角頻率，A為信號幅度，f為頻率。此外，幅度調節電路要求帶低阻負載，放大器的電流輸出能力也是個重要參數，要在50Ω負載上輸出6V信號，則放大器至少要有120mA的連續電流輸出能力。考慮以上原因，本文選擇AD公司的高速運放AD811作為輸出放大器，它是一個寬帶高速電流反饋型運算放大器，其各項參數非常適合上述指標：小信號帶寬（G=+2時）達120MHz，電壓擺率SR為2500V/μs，全諧波失真THD為-74dB（10MHz），輸出電流達100mA，其短路輸出電流可達150mA。

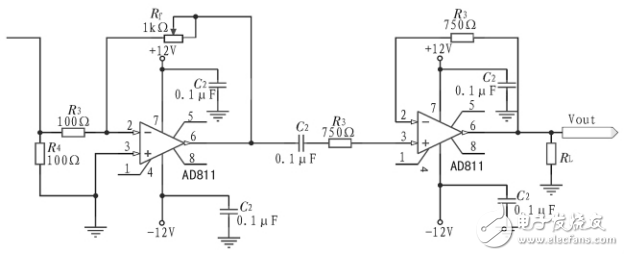

圖8 ?幅度調節電路

幅度調節電路如圖8所示，圖中R3和R4起分流作用，限制用于I/V轉換的電流，1個電流反饋的高速放大電路。它把AD9713輸出的電流轉換成電壓，通過反饋電阻Rf的電流決定AD811輸出的幅度為6V。為了增大后級的帶負載能力設計了后級電壓跟隨，模擬輸出的最后部分是濾波電路，濾波器的選擇主要取決于系統所要輸出的波形，在50Ω的負載電阻上的電壓峰峰值為6±1V。

6、頻率值的接收與顯示

鍵盤、顯示部分用來實現用戶與單片機的交互。系統采用中斷查詢的方式接收通過鍵盤輸入的頻率值。該頻率值一方面送到數碼顯示接口進行顯示，另一方面轉化成頻率控制字送往相位累加模塊。
